12.5 I2C 总线触发与解码
为正确解码 I2C 总线数据并使触发稳定，需进行总线配置、触发方式配置、触发电平调节。
⚫ 总线配置
向左轻扫 或 ，打开总线配置菜单，总线配置包括：串行时钟（ SCL）和串行数据（ SDA）对
应通道的设置。见图 12-22：
图12-22 I2C 总线配置菜单
串行总线触发与解码（选配）
307
说明：设置好 SCL 或者 SDA 通道时，系统会自动设置另一通道。
⚫ 触发方式
打开触发配置菜单，选择合适的触发类型；当选择 I2C 总线触发时，在屏幕上点选触发类型和关系，
见图 12-23：

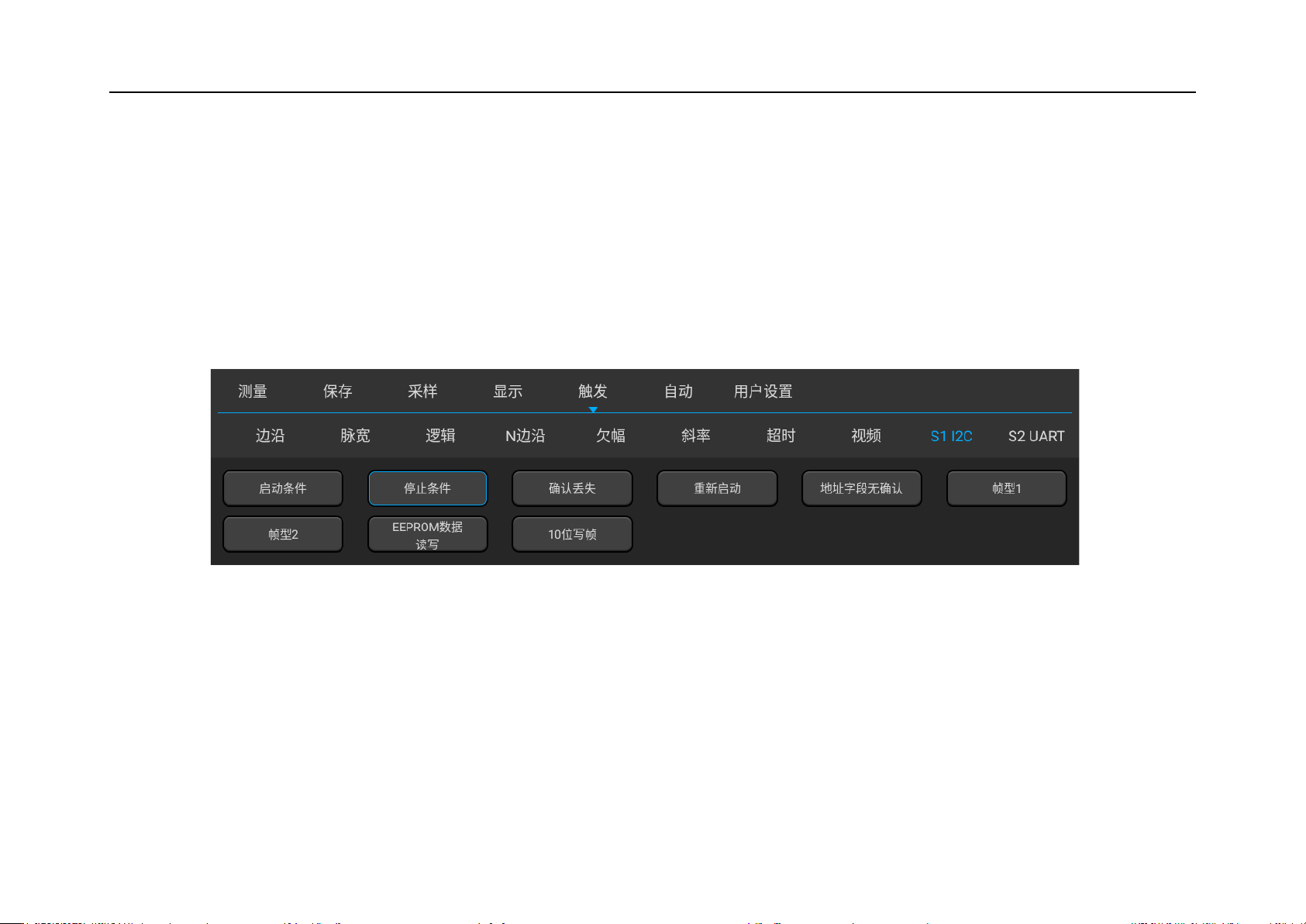

图12-23 I2C 触发方式配置菜单
触发方式菜单说明：
a) 启动条件 — SCL 为高， SDA 出现下降沿时触发（含重新启动）。
b) 停止条件 — SCL 为高， SDA 出现上升沿时触发。
c) 确认丢失 — 总线确认位为高时触发。
308
d) 重新启动 — 在停止条件之前出现新的启动条件时触发。
e) 地址字段无确认 — 在设定地址字段的确认位无效时触发（忽略 W/R 位）， 选中触发数据中的“地
址”，使用弹出的虚拟软键盘上进行修改。
f) 帧型 1 — 开始 + 地址 7 + 读取/写入 + 确认 + 数据；如果帧型中的所有位都匹配，则在第 17 个
时钟边沿上 7 位寻址模式中的读/写帧上触发。
帧型 1 操作方法：选中地址/数据后面的数值，触摸屏上点按地址/数据后面的数值， 在弹出的虚
拟软键盘上进行修改。
g) 帧型 2 — 开始 + 地址 7 + 读取/写入 + 确认 + 数据 1 + 确认 + 数据 2；如果帧型中的所有位
都匹配，则在第 26 个时钟边沿上 7 位寻址模式中的读/写帧上触发。 配置帧型 2 的操作方法同
帧型 1，这里不再赘述。
h) EEPROM 数据读取 — 当总线上出现含有 EEPROM 的控制字节值 1010xxx 的读操作且确认位正确
时，捕获读取的数据，如果捕获数据与设定数据符合设定的关系条件时，在数据字节后确认位的时
钟边沿上触发。选中“ EEPROM 数据读取” 后， 点选关系中的“ =” “ >” “ <” “ ≠”， 设
置方式与地址字段无确认相同。
