触发系统 195 图 6- 27 斜率触发设置菜单 斜率保持时间可设定为 8ns~10s 。 注：只有选 择已接入信号 的通道作 为触发信源才 能够得到稳定 的触发波形。
194
任意
设置检测到信号斜率发生变化时触发
触发条件
＜T
当信号斜率保持时间小于 T 时触发
＞T
当信号斜率保持时间大于 T 时触发
＜＞T
当信号斜率保持时间小于上限 T1 大于下限 T2 时触发
时间
8ns~10
s
设置触发信号斜率条件保持时间
设置 CH1 的斜率状态为上升，保持时间大于 1us，步骤如下：
1) 打开主菜单，轻点“触发”打开触发菜单，在触发类型中选择斜率触发，对斜率触发进行如下设
置，见图 6-27：
⚫ 触发源：CH1；
⚫ 边沿：上升（Rise）；
⚫ 条件：大于；
⚫ 斜率保持时间：1us；
2) 调节触发电平，调节 High 或 Low 触发电平，点击滑槽两端的箭头
在 High 和 Low 间切换触发电平。
触发系统
195

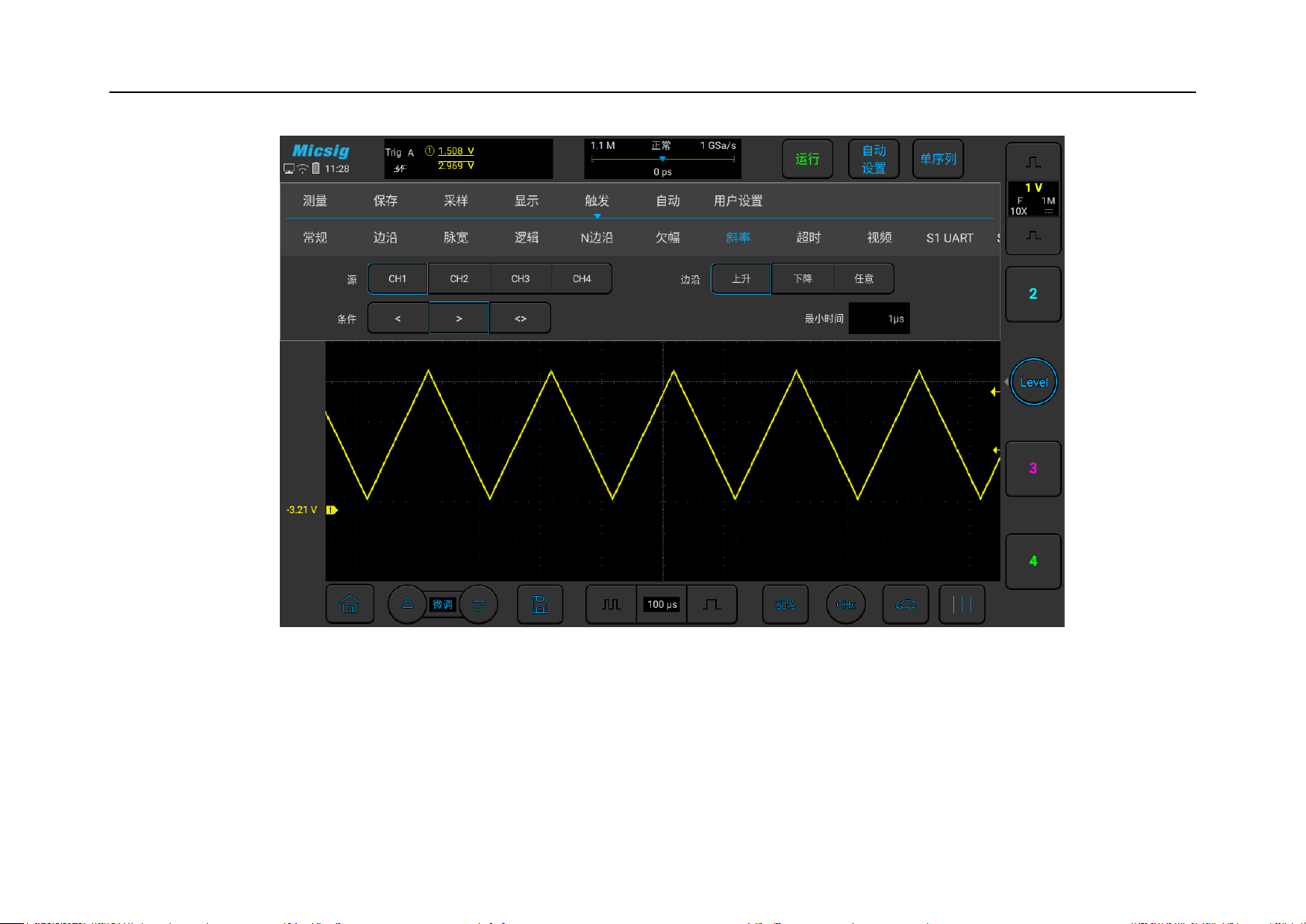

图6-27 斜率触发设置菜单
斜率保持时间可设定为 8ns~10s。
注：只有选择已接入信号的通道作为触发信源才能够得到稳定的触发波形。
196
6.8 超时触发
超时触发是指从信号与触发电平交汇处开始，触发电平之上（或之下）持续的时间达到设定的时间时，
产生触发。如图 6-28 所示：
图6-28 超时触发示意图
超时触发菜单说明见下表：
触发选项
设置
说明
触发源
CH1
设置通道 1 为触发信号源
CH2
设置通道 2 为触发信号源
CH3
设置通道 3 为触发信号源
