160

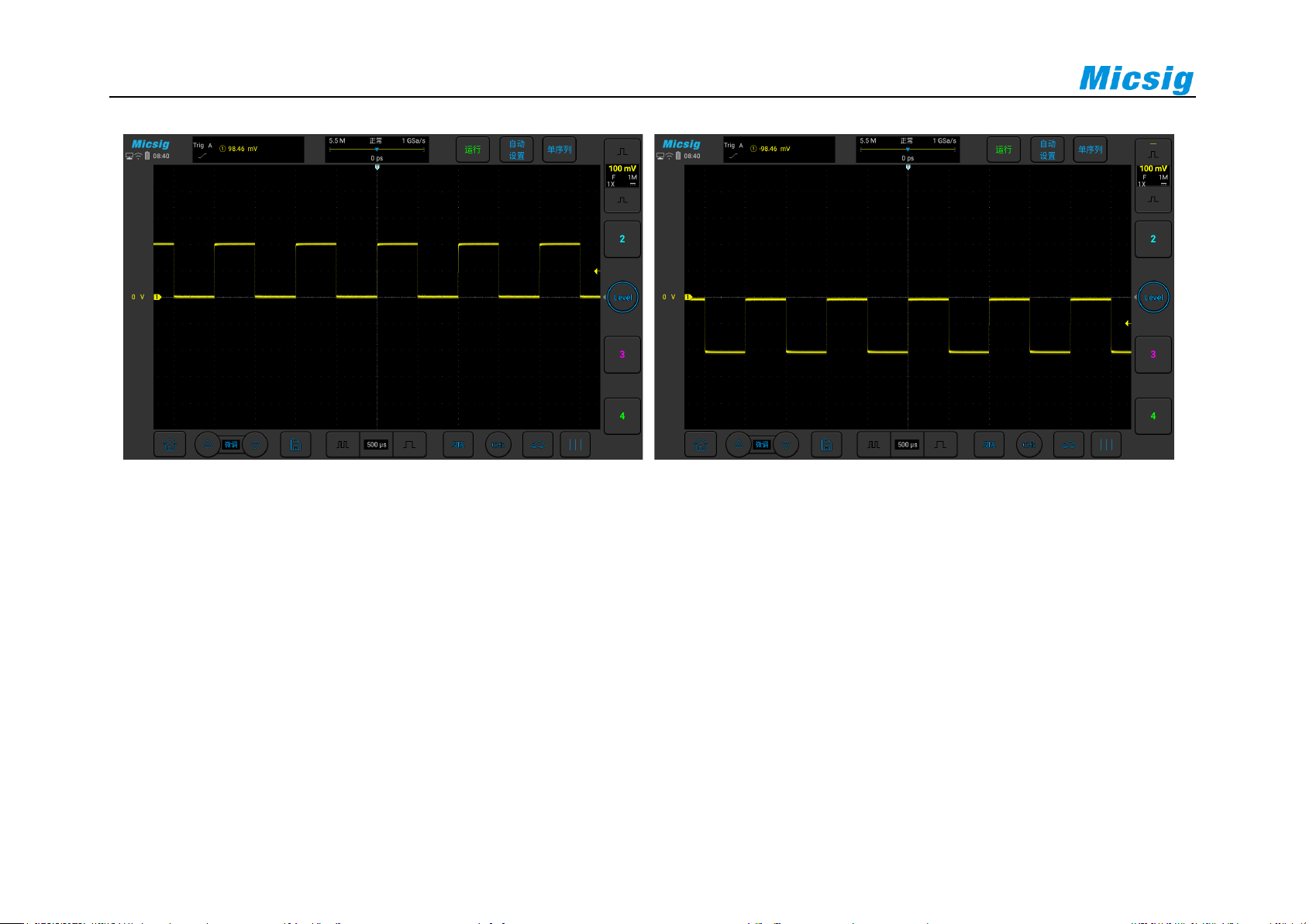

图 5-12 反相关闭 图 5-13 反相打开
5.4.4 指定探头类型
探头类型分为电压探针和电流探针。
探头类型调节步骤如下：
打开通道菜单，在通道菜单中找到探头类型“探头选择”，然后选择：
⚫ 电压-对应电压探头，可快速选择BNC转香蕉线、次级点火探头、黑色P130A。
垂直系统
161
⚫ 电流-对应电流探头，可快速选择CP60电流钳（1mV/1mA）、CP60电流钳（1mV/10mA）、CP650电流
钳（1mV/10mA）、CP650电流钳（1mV/100mA）。
5.4.5 指定探头衰减系数
在用探头进行测量时，只有设置正确的探头衰减比例才能获得正确的测量结果。为配合实际使用探
头的衰减比例，需要在通道菜单下相应的调整通道衰减比例。每当探头的衰减比例变更后，需要进行通
道菜单设置相应的衰减比例，保证示波器显示的波形幅度和测量结果的正确性。
探头衰减与菜单的衰减比例见下表：
探头衰减/菜单衰减
探头衰减/菜单衰减
探头衰减/菜单衰减
1:1
1x
50:1
50x
1000:1
1kx
2:1
2x
100:1
100x
2000:1
2kx
10:1
10x
200:1
200x
5000:1
5kx
20:1
20x
500:1
500x
10000:1
10kx
表 5-1 探头衰减比例对应表
162
5.4.6 通道标签
可根据需要为每个模拟通道添加标签，添加的标签显示在通道指示器后。

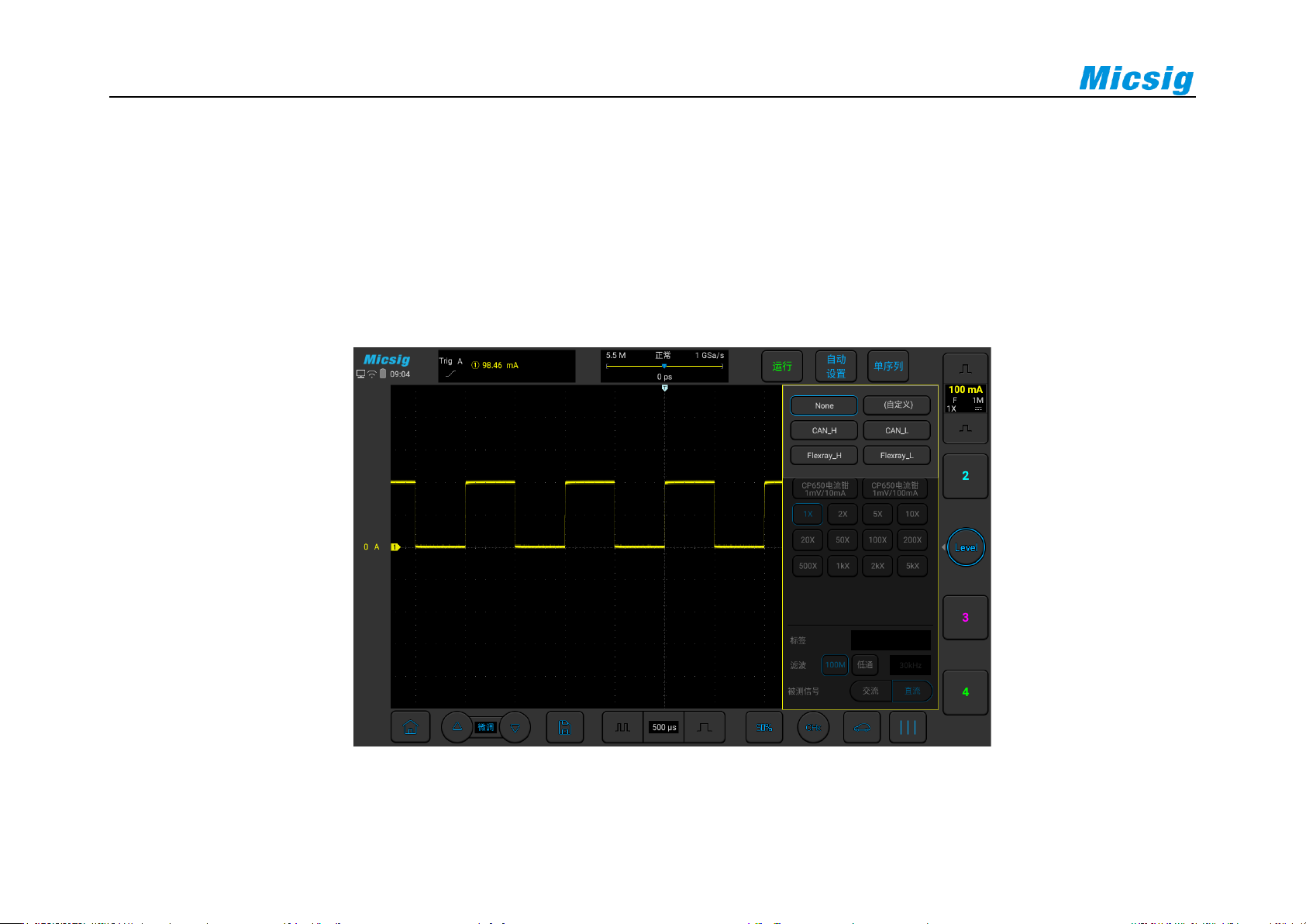

通道标签可选择：无、自定义、预设（包含CAN_H、CAN_L、Flexray_H、Flexray_L）。如图5-14.
注：自定义最大支持32个英文字符或26个中文字符输入。
图 5-14 通道标签
