垂直系统 155 图 5- 6 双指缩放微调垂直档位 5.3 调节 垂直位 置 调节垂直位 置方法如下： 1) 粗调：在波形显示区域，按住波形，单指上下滑动改变波形垂直位置。
154
a. 可以在通道切换菜单中切换当前通道；
b. 当前通道菜单可以在屏幕上任意移动位置；
c. 通道切换菜单内只显示打开的通道；
d. 打开数学或参考波形时，会自动打开当前通道切换菜单。
5.2 调节垂直灵敏度
轻点当前通道图标的垂直灵敏度 或 按键，调整按键对应通道的波形垂直显示，使波形以合
适的大小在屏幕上显示。
每次调整后的垂直灵敏度档位（伏/格）显示在通道图标上。如 ，表示 CH1 的当前垂直灵敏度
为 1V/div。
垂直灵敏度系数以 1-2-5 步进顺序调整模拟通道垂直灵敏度（探头衰减系数为 1X），1:1 探头的垂
直灵敏度范围为 1mV/div-10V/div。

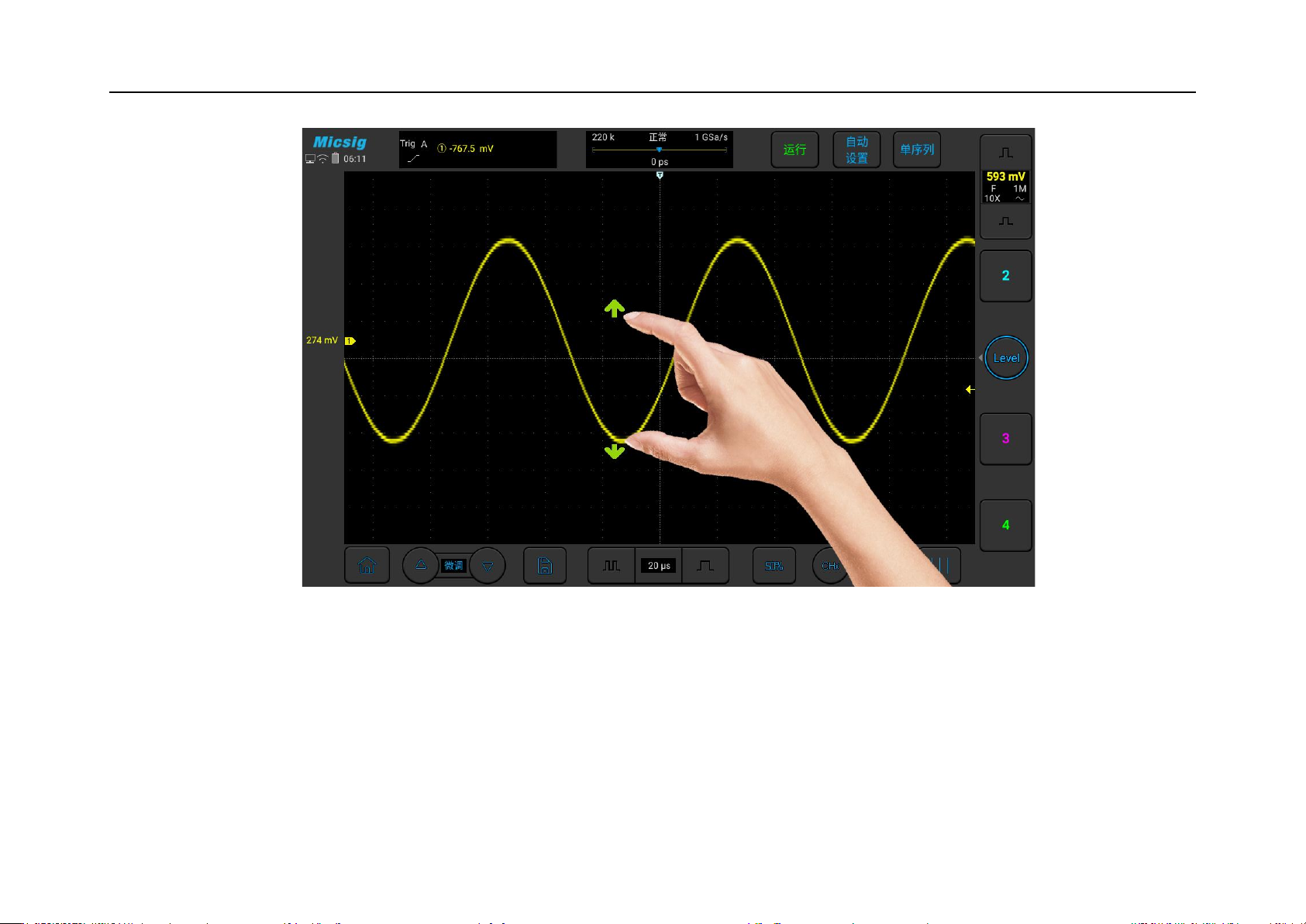

采用双指缩放的方式，可以对当前通道的垂直档位进行微调，如图 5-6。
垂直系统
155
图 5-6 双指缩放微调垂直档位
5.3 调节垂直位置
调节垂直位置方法如下：
1) 粗调：在波形显示区域，按住波形，单指上下滑动改变波形垂直位置。
156
2) 微调：点亮屏幕左下角的微调按键，对当前通道的波形垂直位置进行微调。
5.4 打开通道菜单
右侧通道控制栏向左轻扫，可以打开对应通道菜单。
通道菜单如图 5-7 所示。在垂直菜单中可以设置通道打开关闭、波形反相、通道带宽限制、探针类
型、探针衰减倍数、通道耦合方式。
图 5-7 通道菜单打开
