汽车测试
129
可以使用 ATO 示波器对初级点火+喷油嘴电压进行组合测试，具体操作如图 3-57：
图3-57 初级点火+喷油嘴电压组合测试
130
3.6.4 曲轴+凸轮轴+喷油嘴+次级点火
使用 BNC 转香蕉线,一头连接在示波器通道 1 上,另一头黑色插头接地,红色接头使用刺针刺进曲轴传感
器的信号线中；
使用 BNC 转香蕉线,一头连接在示波器通道 2 上,另一头黑色插头接地,红色接头使用刺针刺进凸轮轴传
感器的信号线中；
使用 P130A 探针,一头连接在示波器通道 3 上,另一头黑色夹子接地,使用刺针刺进喷油嘴插头尾端信号
信号线中，探针钩在刺针的金属针上；
使用合适的次级点火探头一头连接在示波器通道 4 上,另一头连接车辆的次级点火部分上。
打开钥匙，启动车辆，查看波形。
汽车测试
131

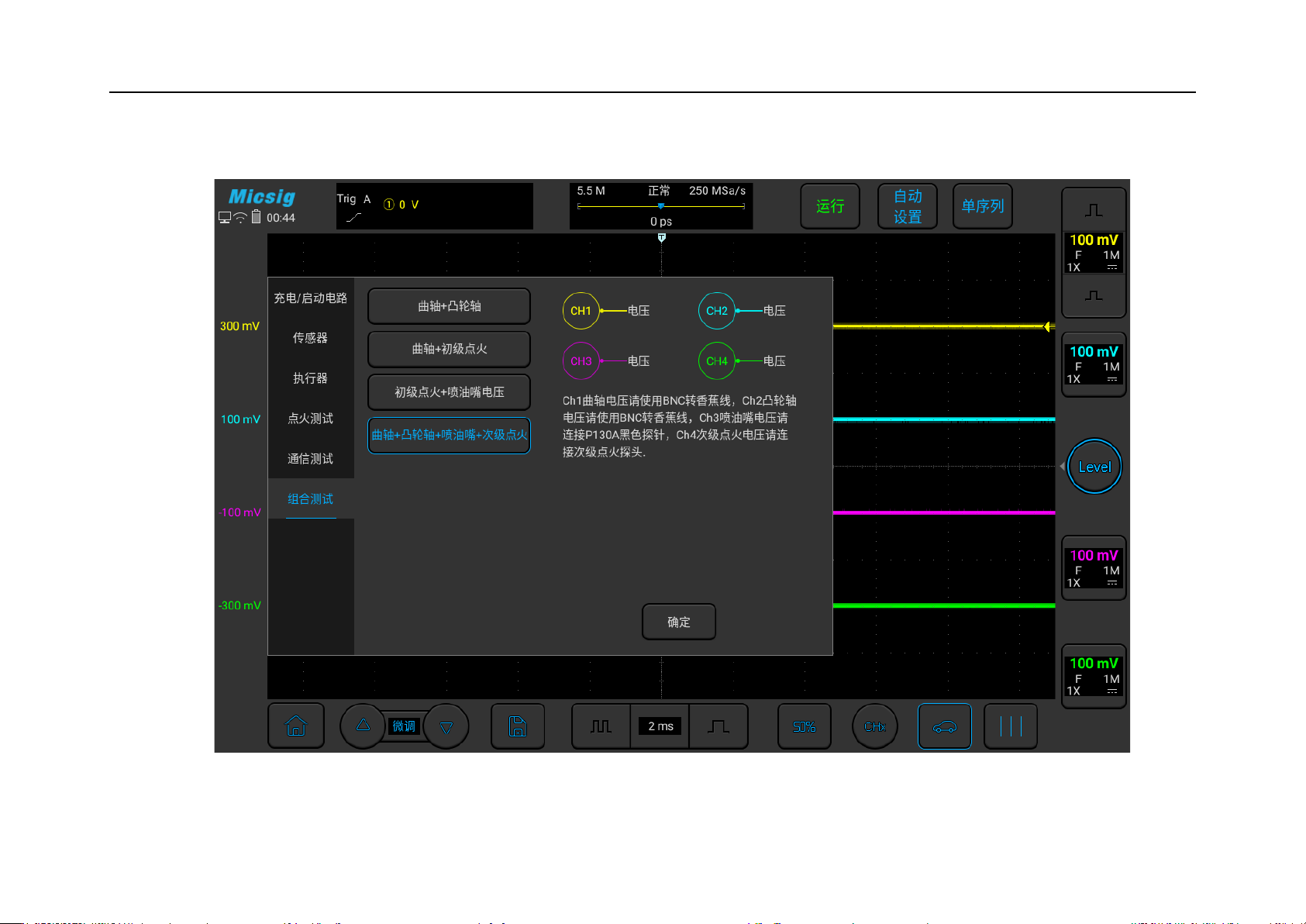

可以使用 ATO 示波器对曲轴+凸轮轴+喷油嘴+次级点火进行组合测试，具体操作如图 3-58：
图3-58 曲轴+凸轮轴+喷油嘴+次级点火组合测试
