314
⚫ 触发方式
打开触发配置菜单，选择合适的触发类型；当选择 ARINC429 总线触发时，在屏幕上点选触发类型和
关系，见图 12-27：

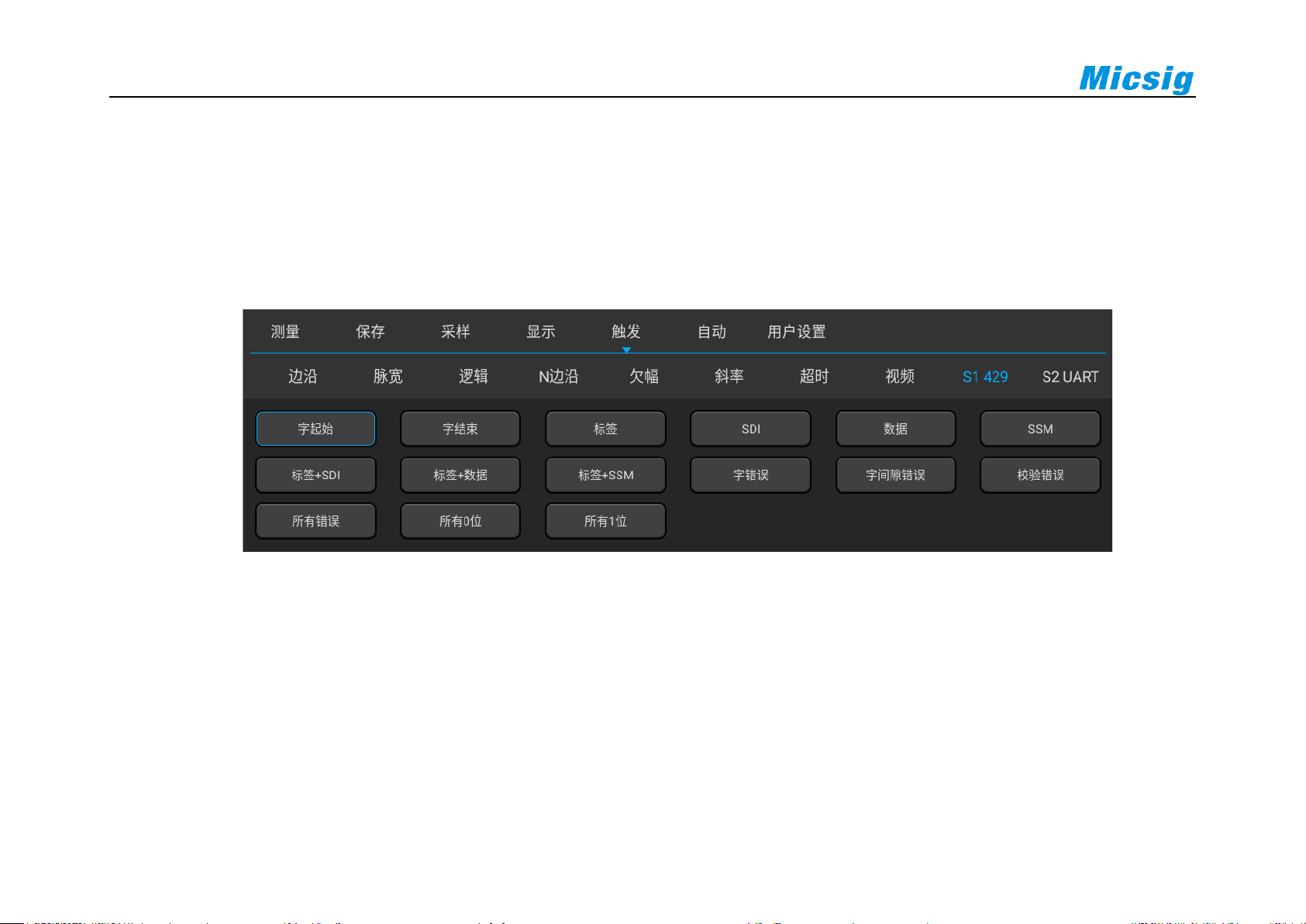

图12-27 ARINC429 触发方式配置菜单
如果使用 LABEL（标签）、SDI（源识别符）、DATA 或 SSM（符号/状态标志）触发，选定触发方式后，
使用弹出的虚拟键盘进行修改，输入数值，在虚拟软键盘上点按“ Enter” ，完成设置。
触发配置菜单说明：
a) 字开始：在字开始处触发。
b) 字停止：在字停止处触发。
串行总线触发与解码（选配）
315
c) LABEL：标签，在出现指定的标签值时触发。
d) SDI：源识别符，在指定的源终端上触发。
e) DATA：在指定的数据上触发。
f) SSM：符号/状态标志，在指定的符号状态矩阵上触发。
g) LABEL+SDI ：在指定的标签和指定源终端上触发。
h) LABEL+DATA ：在指定的标签和指定数据上触发。
i) LABEL+SSM：在指定的标签和指定的符号状态矩阵上触发。
j) 字错误-在出现字错误时触发。
k) 字间隙错误：再出现间隙错误时触发。
l) 校验错误：在出现校验错误时触发。
m) 所有错误：在出现以上任意错误时触发。
n) 所有 0 位：在出现具有零 值的任意位时触发。
o) 所有 1 位-：在出现具有 1 值的任意位时触发。
⚫ ARINC 429 串行解码
316
被测信号源为 CH1，解码格式 LABEL+DATA，显示为十六进制，波特率 12.5kb/s，触发方式为 LABEL，
按如下操作：
（1） 轻点 S1 打开解码通道，再次点击 S1 打开总线配置菜单；
选择总线类型为“ 429”，源“CH1”，解码格式“LABEL+DATA”,显示“十 六进制”，波特率，
12.5kb/s。
（2） 打开触发设置菜单，选择触发类型为总线触发，S1-ARINC429，触发方式为 LABEL，通过虚拟按
键输入 LABEL 为“106”。
依据信号幅值调节调节 高触发阈值 平和 低触发阈值电平； ARINC429 触发图形界面见图 12-28：
