5.1 打开/关闭通道（模拟、数学、参考波形）

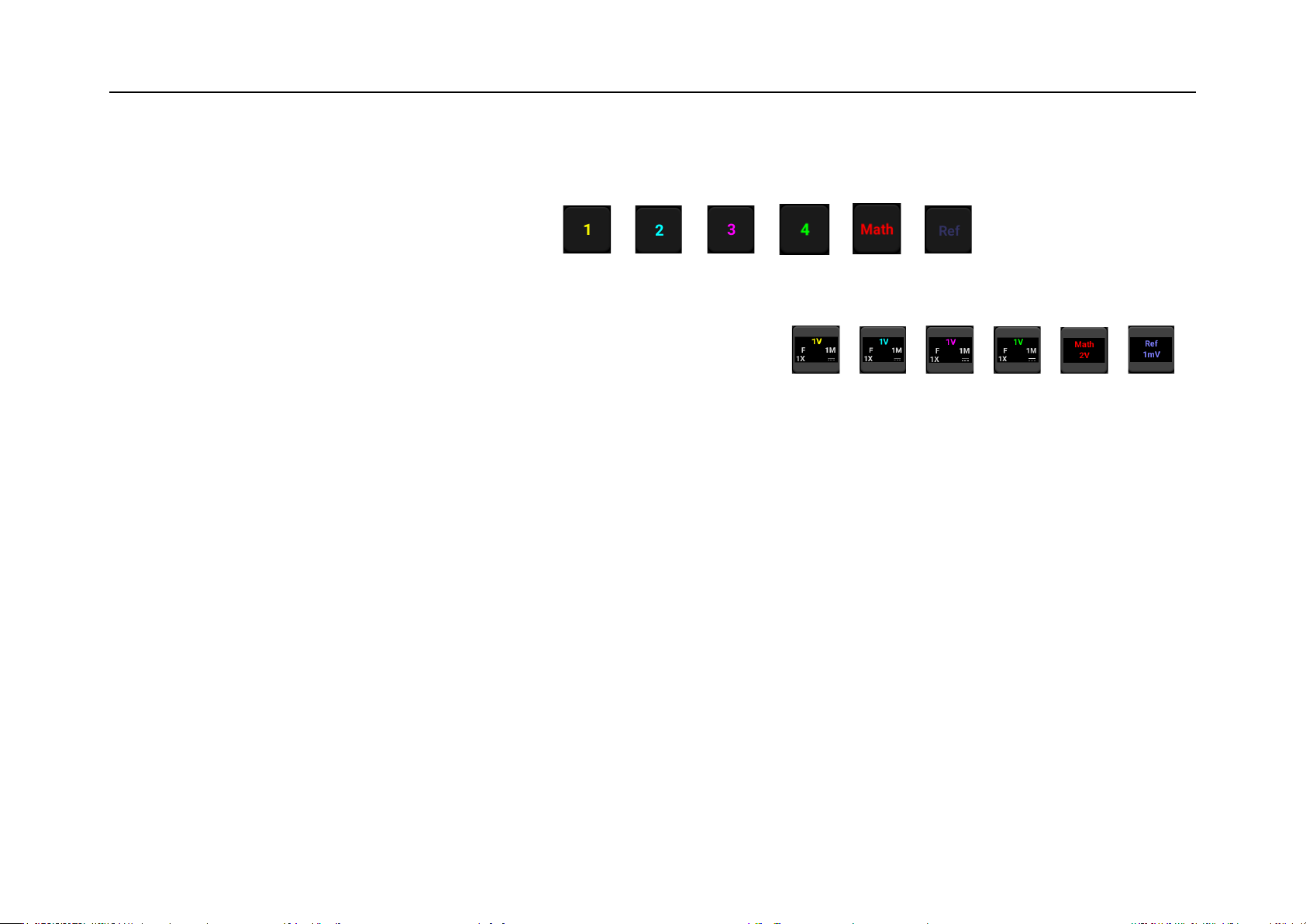

示波器波形显示区域右侧的通道图标 、 、 、 、 、 （通道区域向上轻扫
切换到数学通道和参考通道），分别对应 CH1、CH2、CH3、CH4、数学函数、参考通道这 6 个通道，轻点
这 6 个软键可以打开并切换到当前通道，通道打开后的图标变为 、 、 、 、 、 。
向右轻扫这 6 个软键可以关闭当前通道。

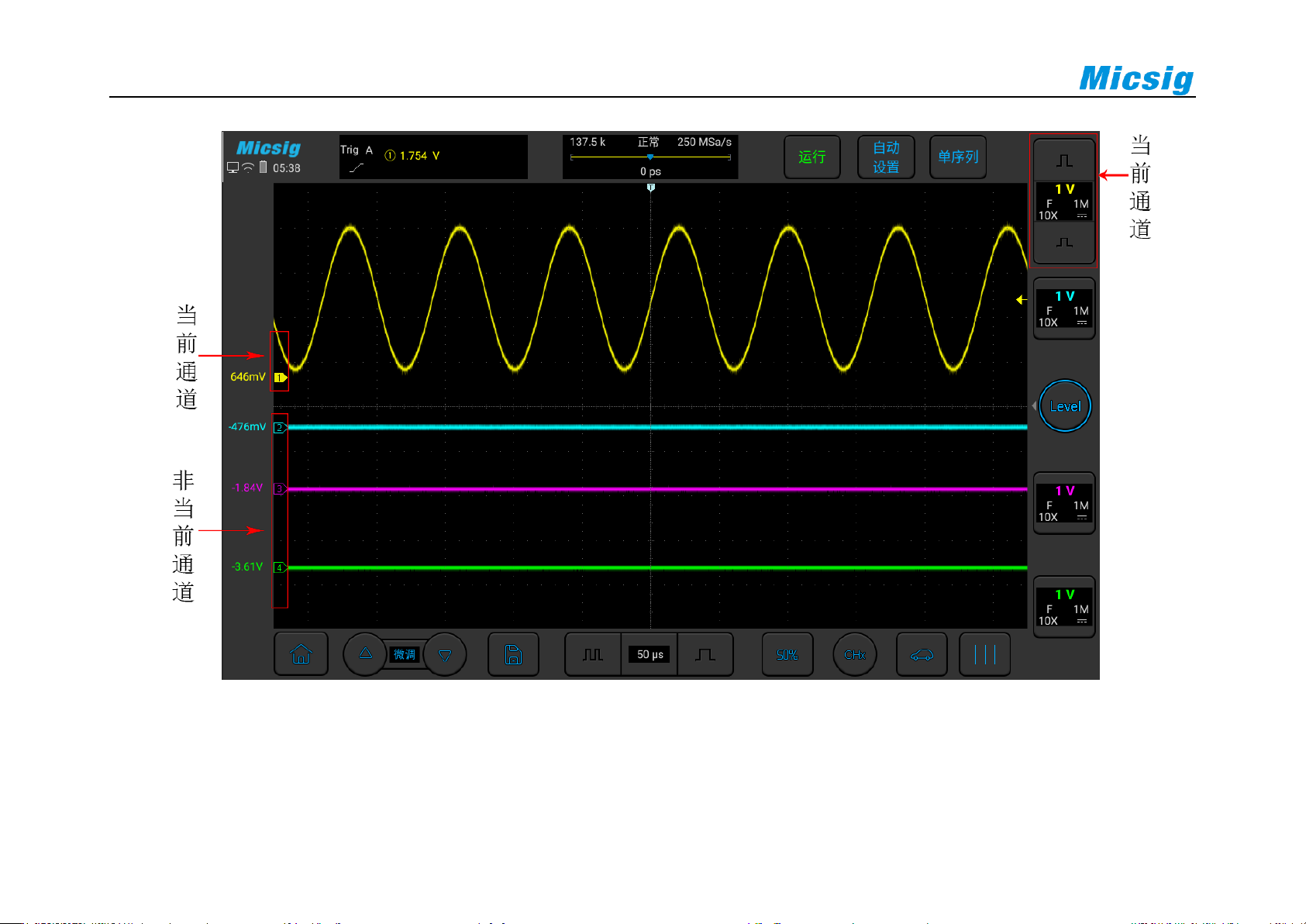

当前通道：示波器可以同时显示多条波形，但是只允许有一条波形优先显示在最上层，被优先显示
在最上层的通道，称为当前通道。当前通道的通道图标会显示垂直档位按钮，通道指示器是实心，非当
前通道的通道指示器是空心，区别见图 5-2。
150
图5-2 当前通道与非当前通道
示波器当前通道显示界面显示内容包括该通道的垂直档位、垂直档位灵敏度按键、耦合方式、反相、
衰减比、带宽限制，见图5-3。
垂直系统
151
图5-3 通道显示界面
当CH1处于开启状态，但状态为非当前通道时，轻点CH1波形或CH1通道图标或通道指示器 或当前通
道选择按键，把CH1设为当前通道，见图5-4。
