数学和参考
239

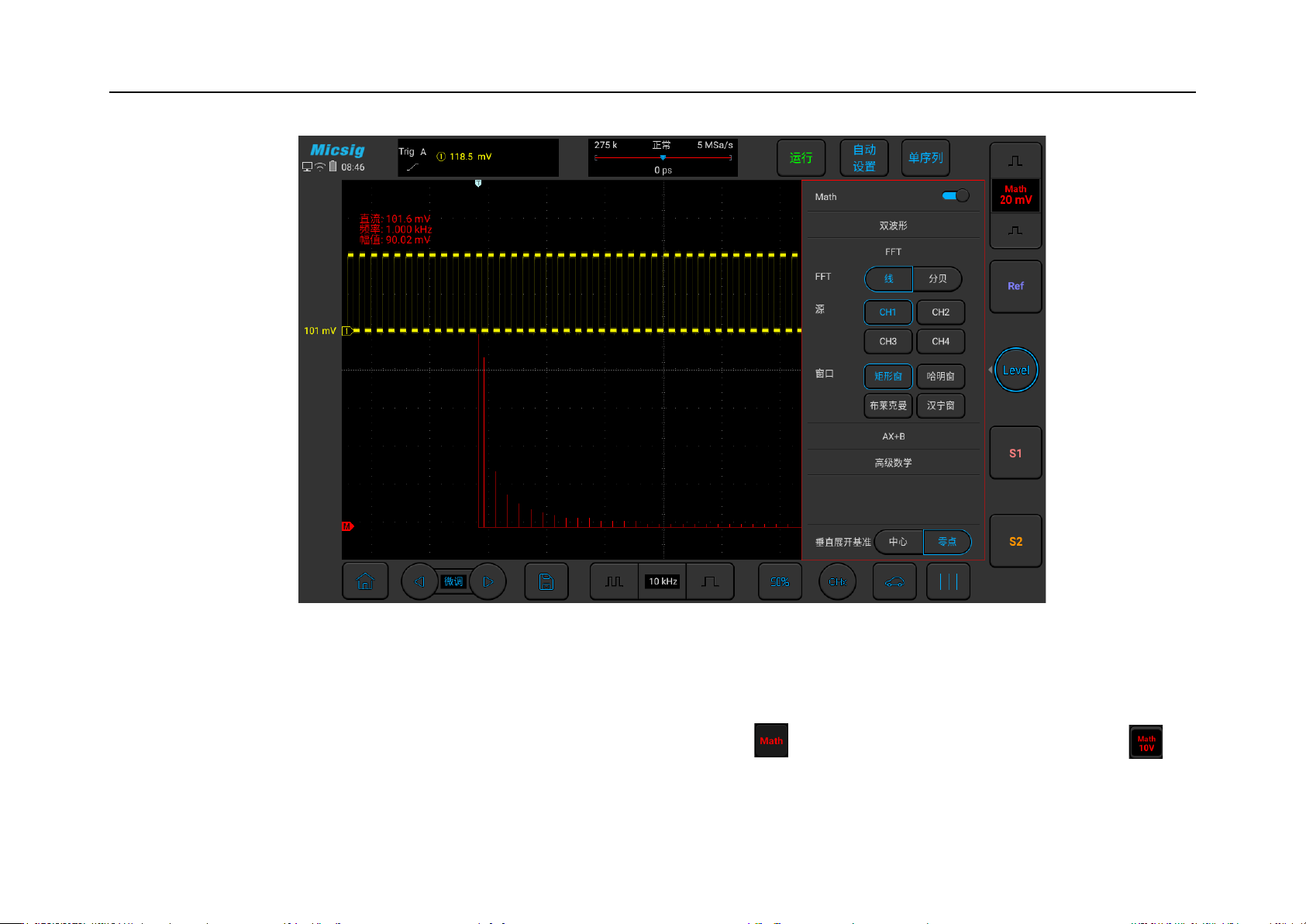

图9-3 FFT 窗口
打开 FFT
1) 通道选择区域向上轻扫，进入第二通道选择区域，轻点 软键，可打开数学通道，向左轻扫 软
键打开数学通道菜单。
240
2) 轻点 频谱类型“线/分贝”，打开 FFT 窗口（见图 9-3 FFT 窗口）。
3) 轻点运算源方框，选择需要进行 FFT 变换的通道。
4) 轻点窗口方框，选择应用于FFT输入信号的窗函数。
窗函数的选择
FFT 变换中，可以选择四种不同的 FFT 窗。
每个窗口都在频率分辨率和幅度精度间交替使用，根据下列窗口的特点选择适当的窗口。
⚫ Rectangular（矩形窗）
对非常接近同一值的分辨频率，这是最好的窗口类型，但此类型在精确测量这些频率的幅度时效
果最差。它是测量非重复信号的频谱和测量接近直流的频率分量的最佳类型。
使用“Rectangular”类型窗口测量信号级别在具有几乎相同的事件之前或之后的瞬态或突发。
此外，使用该窗口还可以测量频率具有非常接近频率的等幅正弦波和具有相对缓慢频谱变化的宽
带随机噪音。
⚫ Hamming（哈明窗）
数学和参考
241
对非常接近同一值的分辨频率，这是最佳的窗口类型，并且幅度精度比“Rectangular”窗口也
略有改进。Hamming 类型比 Hanning 类型的频率分辨率要略有提高。
使用 Hamming 测量正弦、周期性和窄带随机噪音。该窗口用于信号级别在具有重大差别的事件之
前或之后的瞬态或突发。
⚫ Hanning（汉宁窗）
此类型窗口用于测量幅度精度极好，但对于分辨频率效果较差。
使用 Hanning 测量正弦、周期性和窄带随机噪音。该窗口用于信号级别在具有重大差别的事件之
前或之后的瞬态或突发。
⚫ Blackman-Harris（布莱克曼）
此类型窗口用于测量频率幅度最佳，但对于测量分辨频率效果却是最差。
使用 Blackman-Harris 测量查找高次谐波的主要单信号频率波形。
由于示波器是对有限长度的时间记录进行 FFT 变换，FFT 算法是假设 YT 波形是不断重复的。这样当
周期为整数时，YT 波形在开始和结束处波形的幅值相同，波形就不会产生中断。但是，如果 YT 波形的
周期为非整数时，就引起波形开始和结束处的波形幅值不同，从而使连接处产生高频瞬态中断。在频域
