垂直系统 147 第五章 垂直系统 这一章包含了示波器垂直系统的详细信息。 建议您详细阅读本章， 以便了解 ATO 示波器的垂直系统 的设置功能和操作。 ⚫ 打开关闭通道（模拟通道、数学函数）、设置当前通道 ⚫ 调节垂直灵敏度 ⚫ 调整垂直位置 ⚫ 打开通道菜单 ⚫ 指定通道耦合 ⚫ 指定带宽限制 ⚫ 波形反相 ⚫ 指定探头类型 ⚫ 指定探头衰减系数
146
3) Roll 模式下，停止时可以打开 Zoom 模式，轻点 运行时会自动关闭放大模式。
垂直系统
147
第五章 垂直系统
这一章包含了示波器垂直系统的详细信息。建议您详细阅读本章，以便了解 ATO 示波器的垂直系统
的设置功能和操作。
⚫ 打开关闭通道（模拟通道、数学函数）、设置当前通道
⚫ 调节垂直灵敏度
⚫ 调整垂直位置
⚫ 打开通道菜单
⚫ 指定通道耦合
⚫ 指定带宽限制
⚫ 波形反相
⚫ 指定探头类型
⚫ 指定探头衰减系数
148

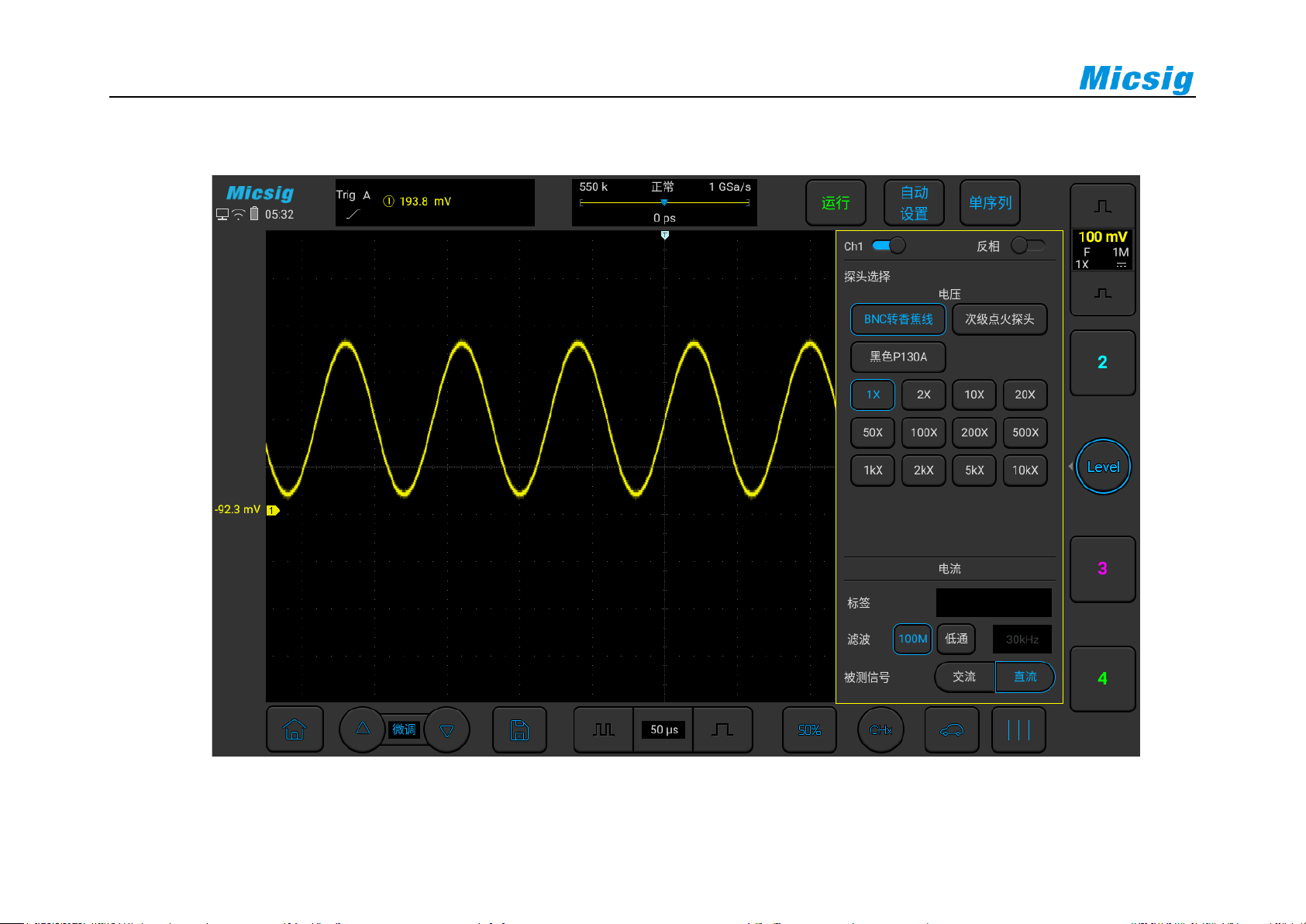

下图显示在打开 CH1 通道菜单后显示的“CH1 通道菜单”。
图5-1 通道菜单显示界面
