{TzYG|˅Gn {TzYG|˅Gn 2-64 2.4.4.9 . 控制方块图
2-63
附加装置
No. Part No. Part Name Q'ty
Service
Material
Remarks
1 AM03-014633A ASSY,COVER-CPU_BOX_MAIN_FRAME 1
2 AM03-014333A CABLE ASSY-CPU-BOX-FAN 1
3 EP10-001534 BOARD,ETC-LKCB-83L32-ST;CPCI 1
4 AM03-011927D ASSY,BOARD-DEVICENET MASTER BOARD
REV.D
4
5 CD05-001002 MOTHERBOARD,CPU-ADLINK;CPCI,6626 I3 1
6 EP06-000384 SUPPLY,POWER,AC-DC-STW350-ABDDATX 1
CD03-000060 HARD DRIVE-TS64GSSD630 1
{TzYG|˅Gn{TzYG|˅Gn
2-64

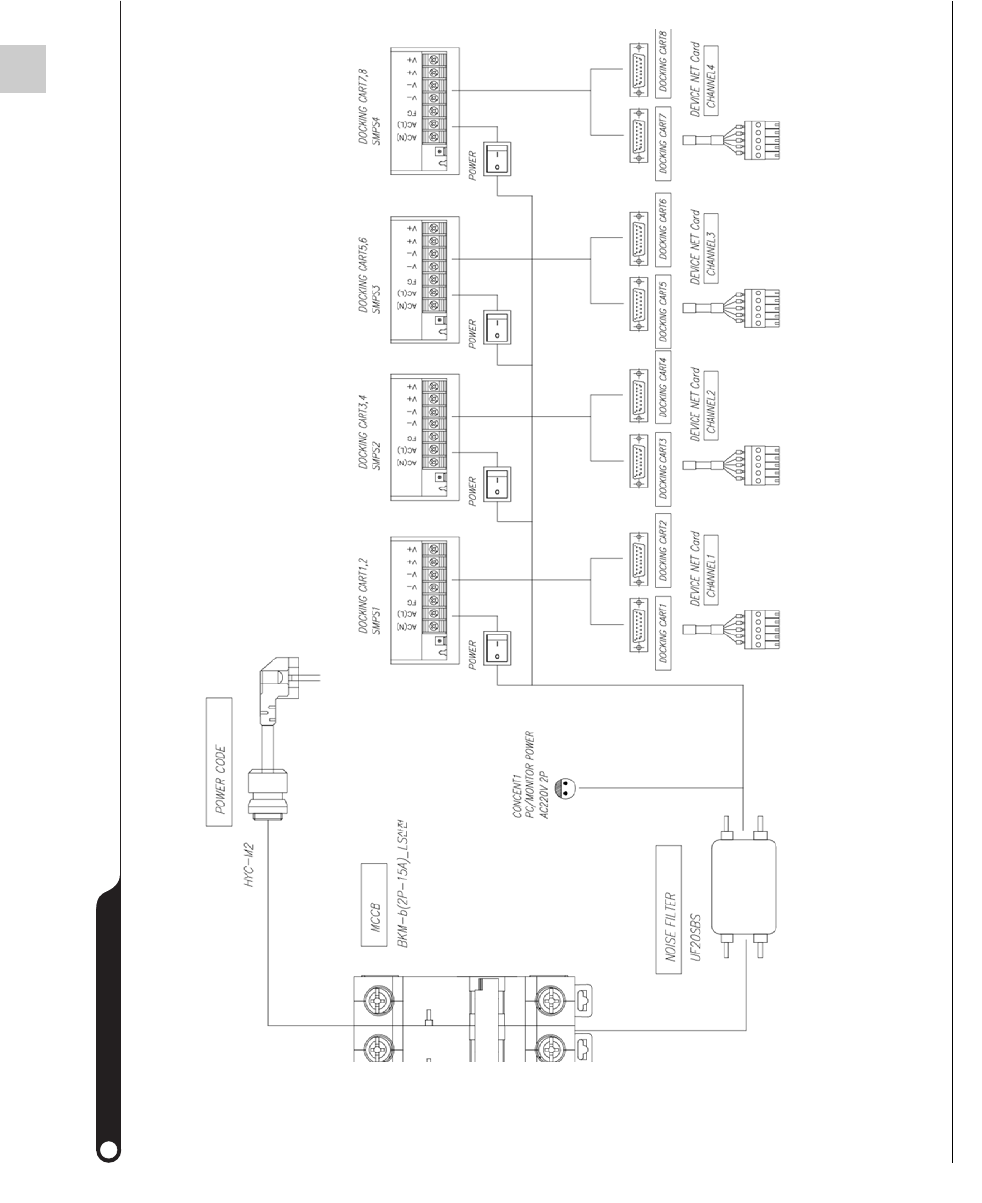

2.4.4.9.
控制方块图
2-65
附加装置
2.5.
IT Setup Tool
2.5.1.
系统概要
2.5.1.1.
概要
IT Setup Tool装置在针对需要安装到对接台车(Docking Cart)用供料器底座的供料器
(Feeder)进行安装作业之前，在T-IT 系统的数据库登记供料器信息并且匹配
(matching)料盘的信息。对于安装了料盘的供料器，则可以解除供料器与料盘信息之
间的连接。有时候，把IT Setup Tool与PC结合后提供Feeder Workstation。
2.5.1.2.
产品规格
IT Setup Tool适用于使用T-Feeder的SM482 等SM系列设备。产品规格如下。
注意 如果使用不符合规格的电压或者不适当地更改了输入电源时，可
能会引起火警，也可能会因为处理不慎而触电死亡。输入电源的
更改必须交给维护管理员或受过设备培训的员工进行。
项目(Item)
规格 备注
适用设备 SM系列设备
-
使用的供料器底座
IT Feeder 8 Slot Feeder Base -
气缸驱动及供料器气压 压缩空气(5MPa±10%) 需要另行供应
输入电源 220V或110V，60Hz 需要另行供应
