2-43
附加装置
2.4.1.4.
装置名称

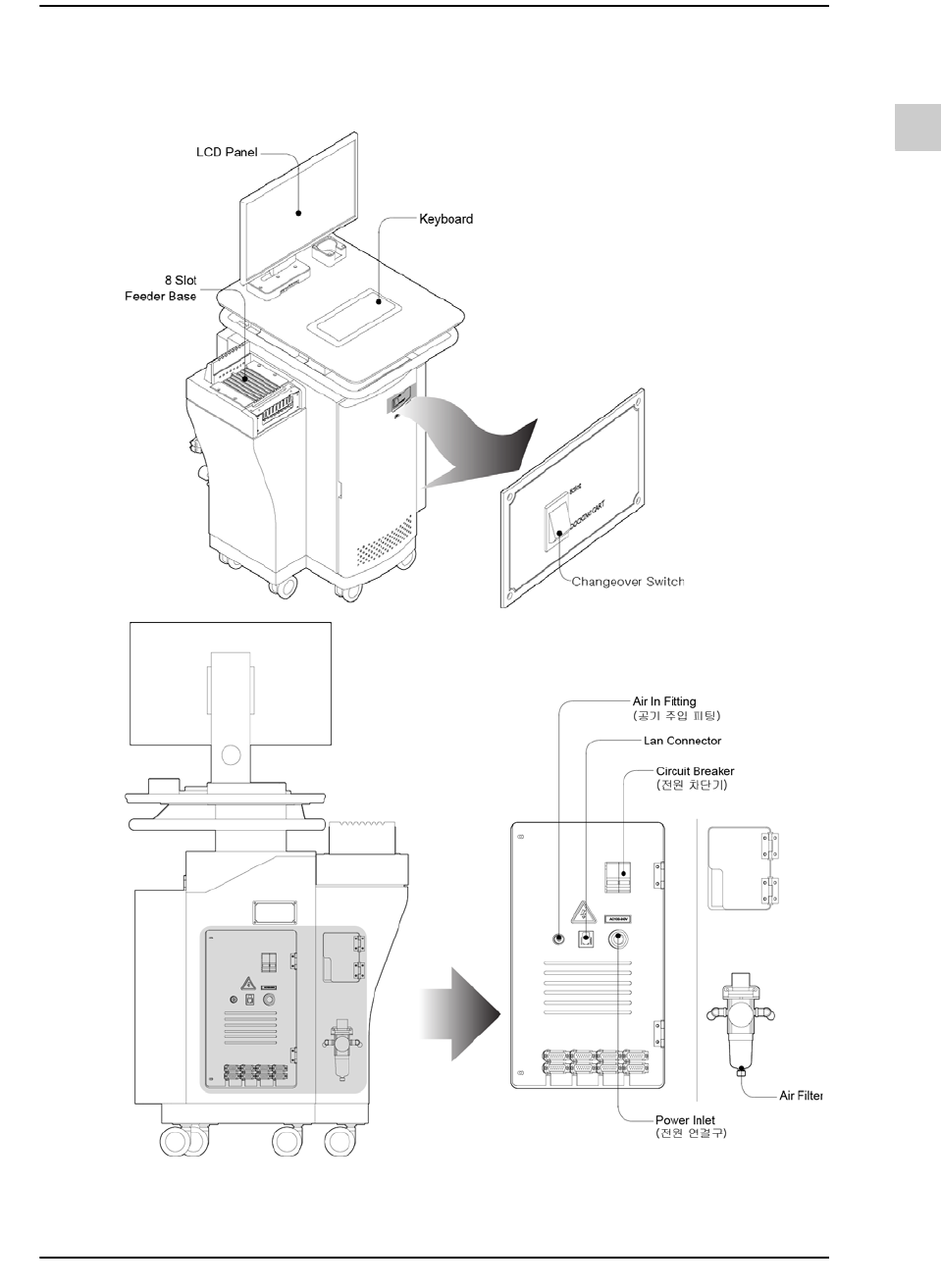

FLMS的外观结构如下。
2-44
{TzYG|˅Gn{TzYG|˅Gn
2.4.2.
安装
2.4.2.1.
供应电源及气压

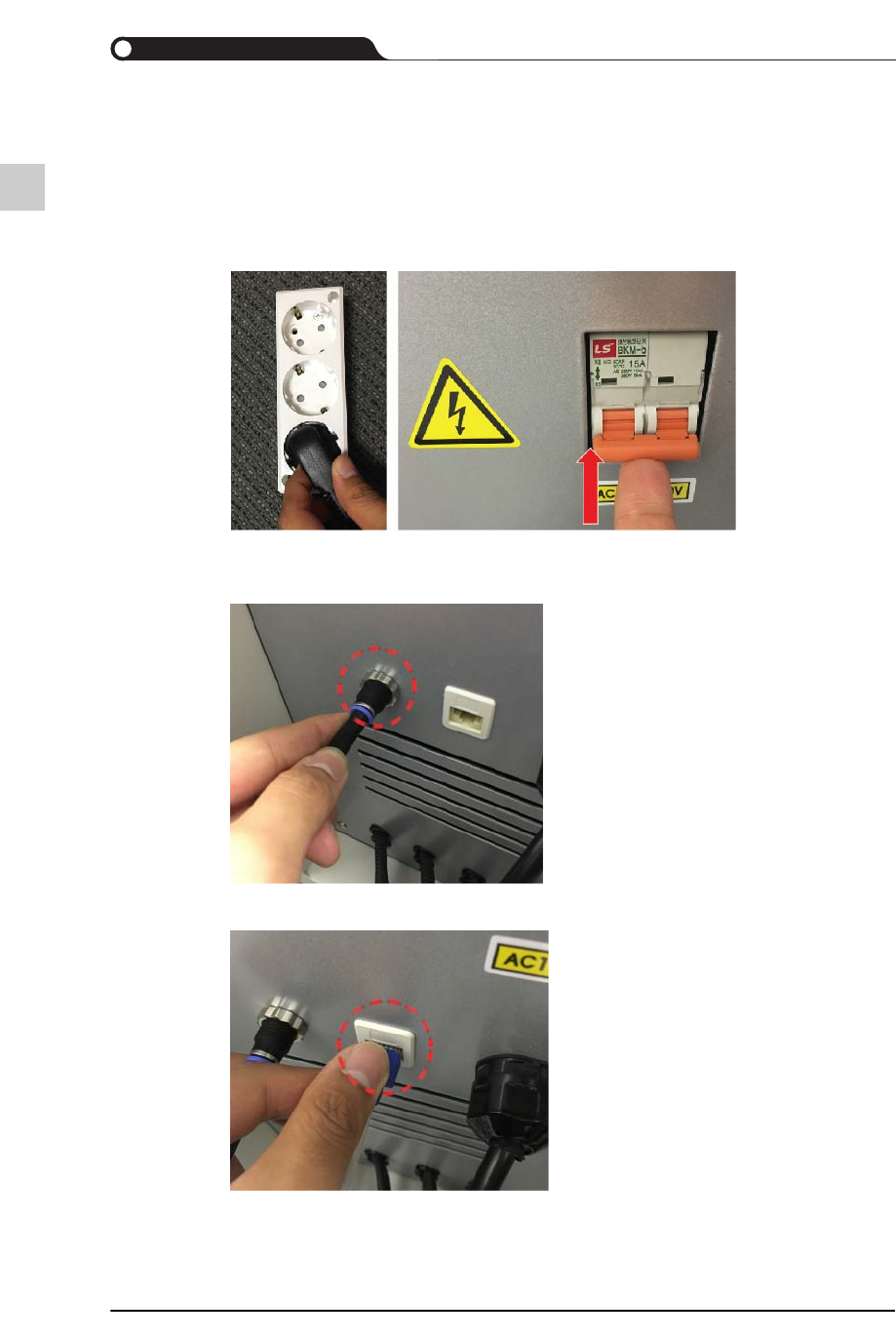

供应电源及气压的步骤如下。
把电源电缆连接到220V 电源后，打开电源开关。
在关闭了空气供应阀的状态下，把空气供应管连接到位于FLMS背面盖子的中
间的连接器。然后打开空气供应阀为FLMS 供应空气。
为了FLMS与MS-SQL Server之间的通讯，把 LAN电缆连接到LAN连接器。
背面电源断路器的状态正常时，打开(ON)电源开关。其实行结果，自动引入电
源并且驱使FLMS运转，内置的PC则重新启动。
2-45
附加装置
备注 . 电源断路器
为了防止FLMS 漏电或过电压而内置了主电源断路器。施加了
不适合 电压时，将自动切断电源。
2.4.2.2.
通讯电缆的连接
通讯电缆地连接步骤如下。
如上图所示地，把FLMS的通信线连接到对接台车的连接器。
拟使用对接台车时，需要把切换开关固定在“DOCKING CART”后使用。
