10-39 登记新元件 备注 如果无法自动补正 ROI 与元件登 记角度， 则单击 < 手动 ROI> 按钮与 < 手动排序 > 按钮后以手动方式设置 ROI 与元件登记角 度。 STEP14. 在 “ 编辑形状 ” 菜单单击 < 自动识别 > 按钮 1) 单击 < 自动识别 > 按钮 2) 查看结果后单击 <OK> 按钮
10-38
{TzYG|˅Gn{TzYG|˅Gn

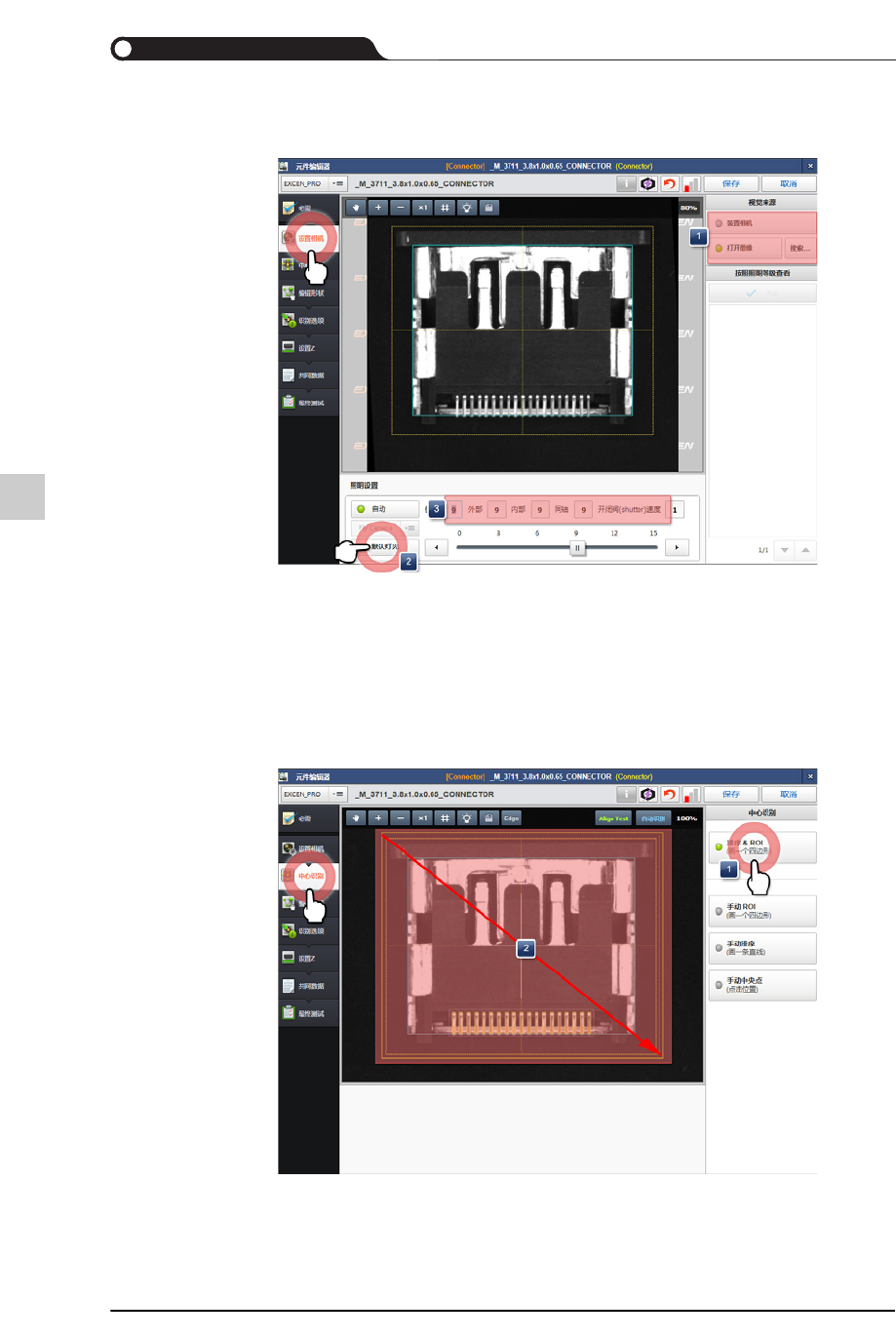

STEP12. 在“设置相机”菜单设定相机及照明
1) 选择视觉图像的原始资料(相机或图像)
2) 单击<默认灯光>按钮。
3) 设定侧面、外部、内部、同轴、快门(shutter)照明值(需要修改“推荐照
明值”时)
STEP13. 在“中心识别”菜单设定ROI及排列元件
1) 单击<排序 & ROI( 画一个四边形)>按钮。
2) 包含需要识别的元件地设置识别领域(ROI)
10-39
登记新元件

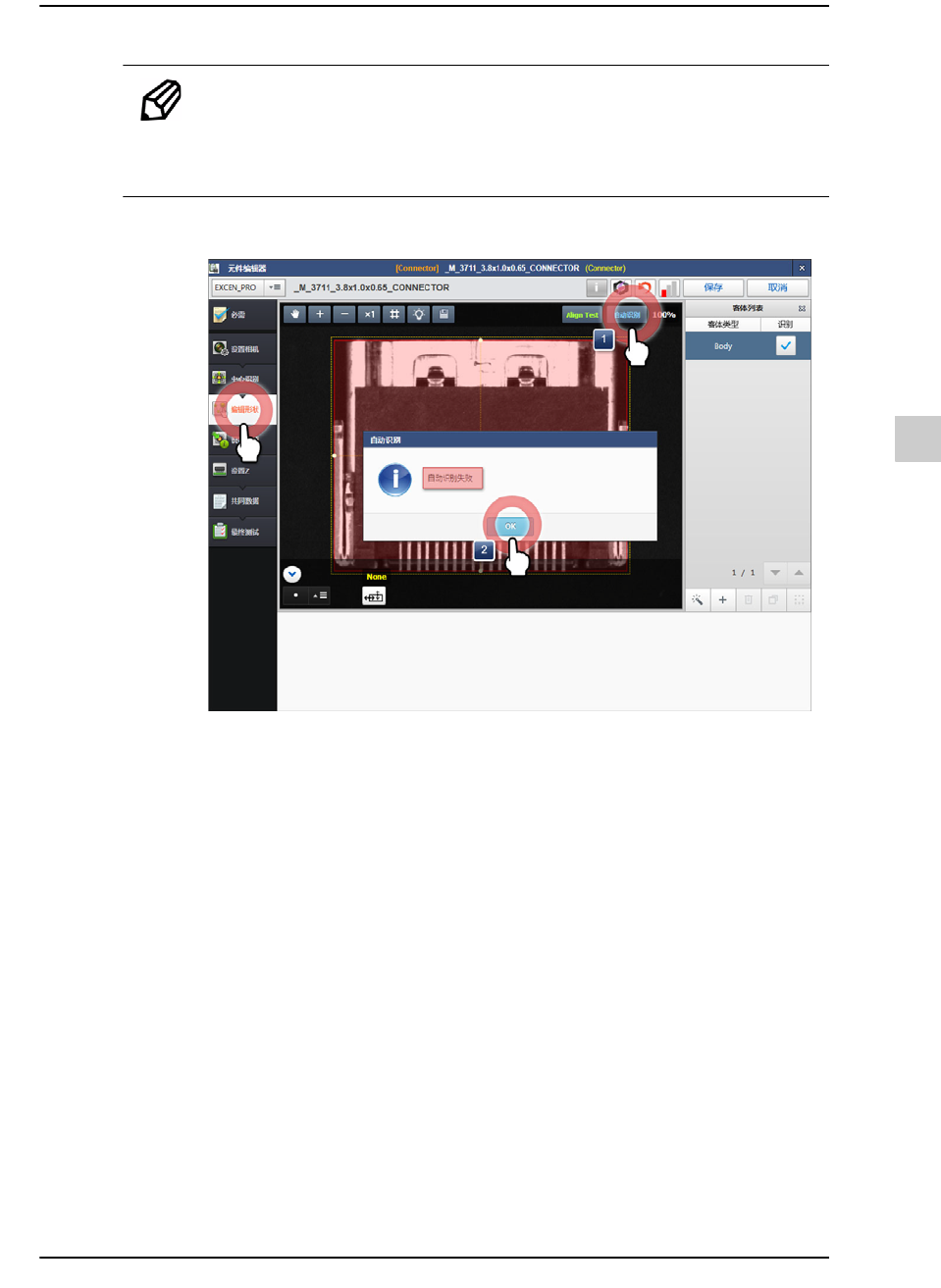

备注 如果无法自动补正ROI与元件登记角度，则单击<手动 ROI>
按钮与< 手动排序> 按钮后以手动方式设置ROI与元件登记角
度。
STEP14. 在“编辑形状”菜单单击<自动识别>按钮
1) 单击<自动识别>按钮
2) 查看结果后单击<OK>按钮
10-40
{TzYG|˅Gn{TzYG|˅Gn

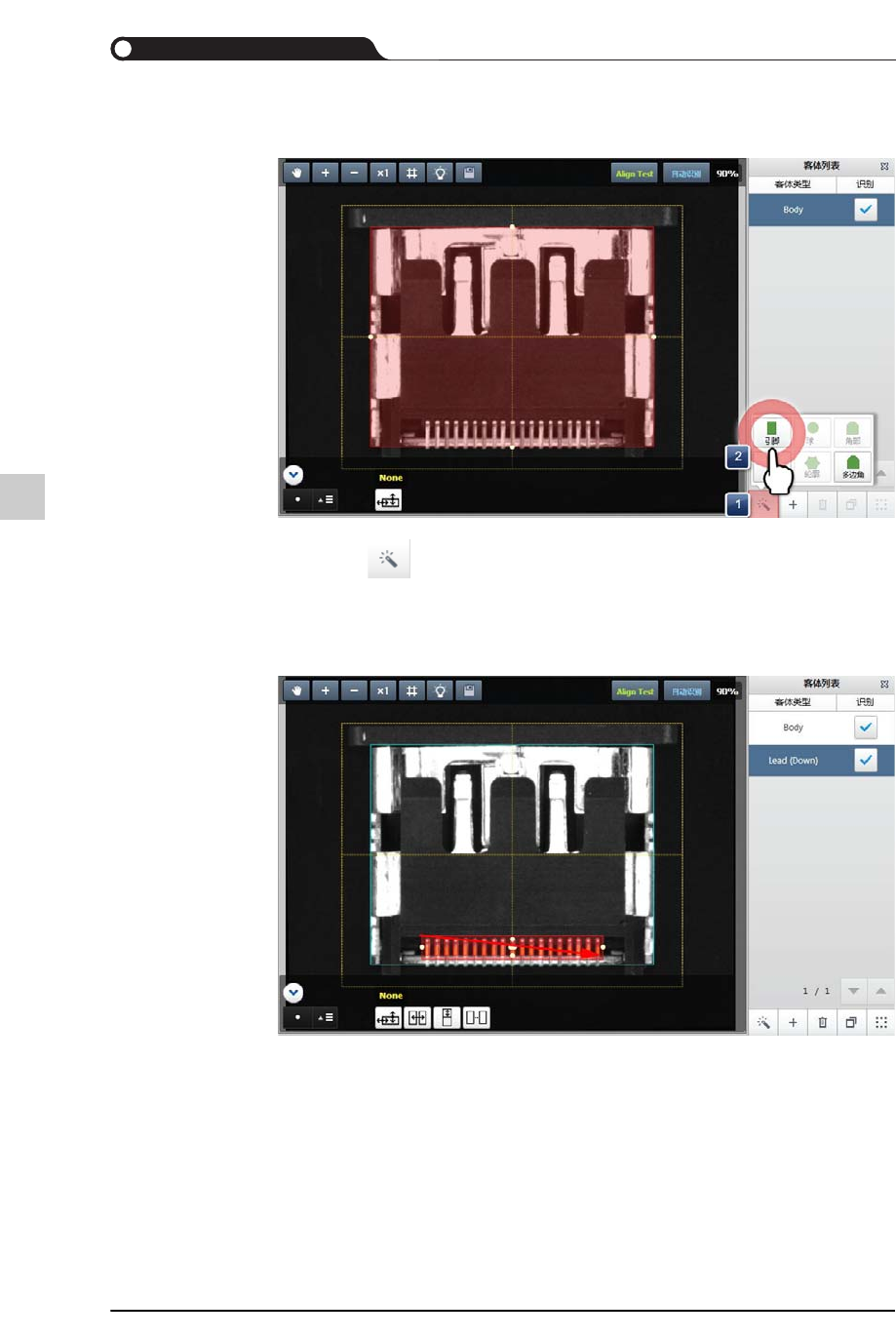

STEP15. 如果自动识别结果为Fail，则局部自动识别
1) 单击 < > 按钮
2) 选择相当于该元件的客体
STEP16. 在视觉窗设置元件的识别领域
