16-9 LOT Tracking System  <Black > 选项按钮 Barcode 比周边暗的情况。 STEP7. 基准相机正常识别 2D 条形码的话，单击 <Update> 按钮适用所设置的事项并保存

16-8

{TzYG|˅Gn{TzYG|˅Gn

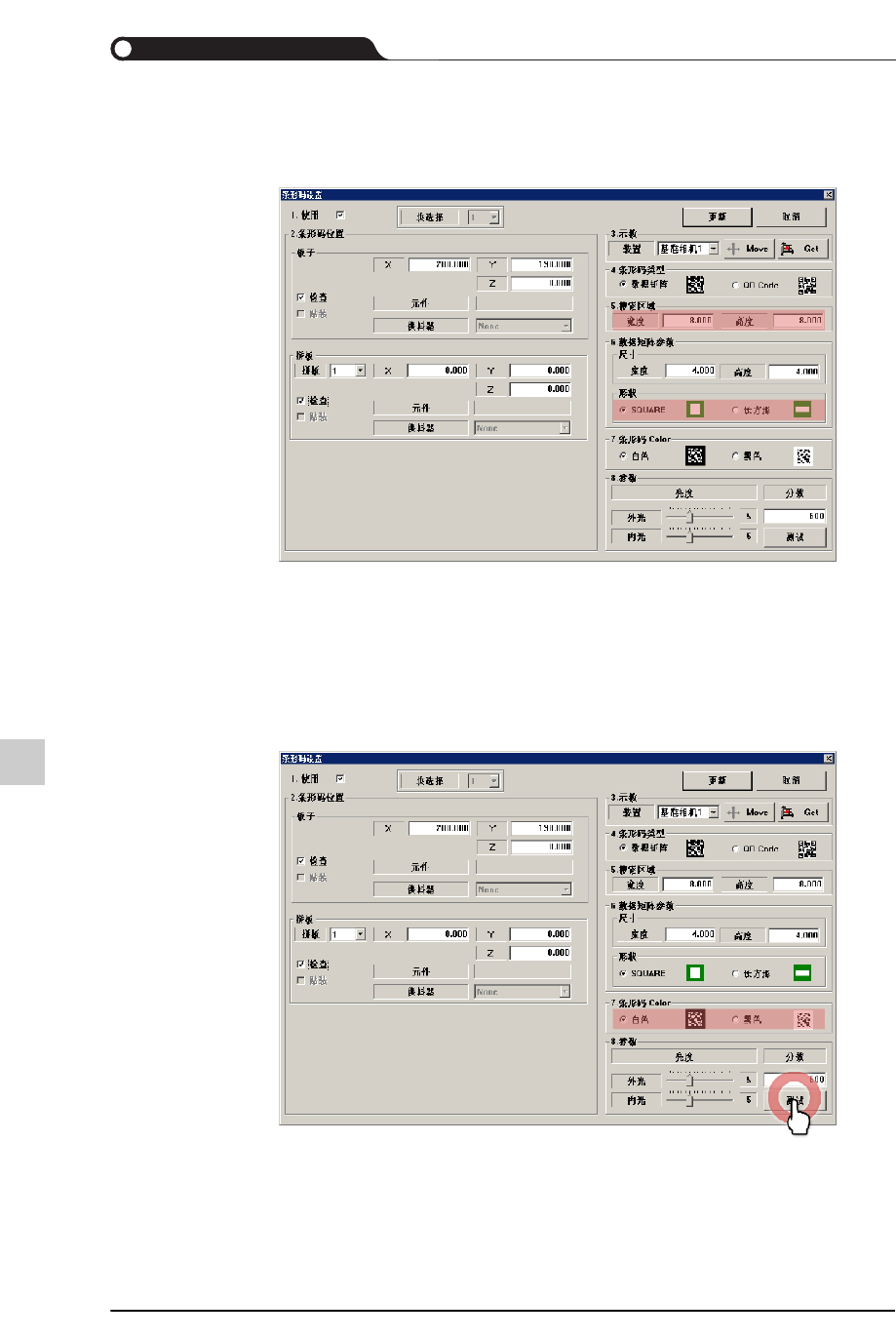

STEP5. 把输入<6. Data Matrix Parameter>领域的尺寸的2 倍尺寸输入到<5. Search

Area>领域，然后选择2D条形码的形态

 <SQUARE> 选项按钮

设置正方形条形码

 <Rectangle> 选项按钮

设置条式长方形条形码。

STEP6. 选择2D 条形码颜色后单击<Test>按钮进行2D条形码识别测试

 <White > 选项按钮

Barcode比周边亮的情况

16-9

LOT Tracking System

 <Black > 选项按钮

Barcode比周边暗的情况。

STEP7. 基准相机正常识别2D条形码的话，单击<Update>按钮适用所设置的事项

并保存

16-10

{TzYG|˅Gn{TzYG|˅Gn

16.5.

查询生产历史

可以在T-Studio的PartStation查看各生产线及设备的基板生产历史。

下面是在T-Studio查询生产历史的步骤。

STEP1. 实行T–Studio

输入账号与密码，选择需要使用的屏幕语言 ( 中文 [zh-CN]) 后，单击

<Login> 按钮
