2-20 {TzYG|˅Gn {TzYG|˅Gn 2.2.4. 分解图及零件表
2-19
附加装置
2.2.3.
检查
2.2.3.1.
检查项目
下表是Feeder Setup Box 发生障碍时的检查项目与修理步骤。
序号 障碍项目 检查项目 修理步骤
1
电源异常 Fuse 短路 用INLET(CAS-V-FSB-013)的备份 Fuse
更换。
电源开关异常 更换LETIC-S/W(CAS-V-FSB-012)。
2
FAN 动作异常 FAN 停止旋转 更换N(CAS-V-FSB-011)。
3
SMPS电源异常 输出部无法输出电源
DC24 V
更换PS(CAS-V-FSB-009)。
4
与PC之间的通讯
错误
USB CABLE接点异
常
更换USB CABLE(CAS-V-FSB-032)。
CONNECTOR
CABLE 接点异常
更换CONNECTOR CABLE(CAS-FSB-
029)。
CAN INTERFACE
异常
更换CAN INTERFACE(CAS-V-FSB-
006)。
2-20
{TzYG|˅Gn{TzYG|˅Gn

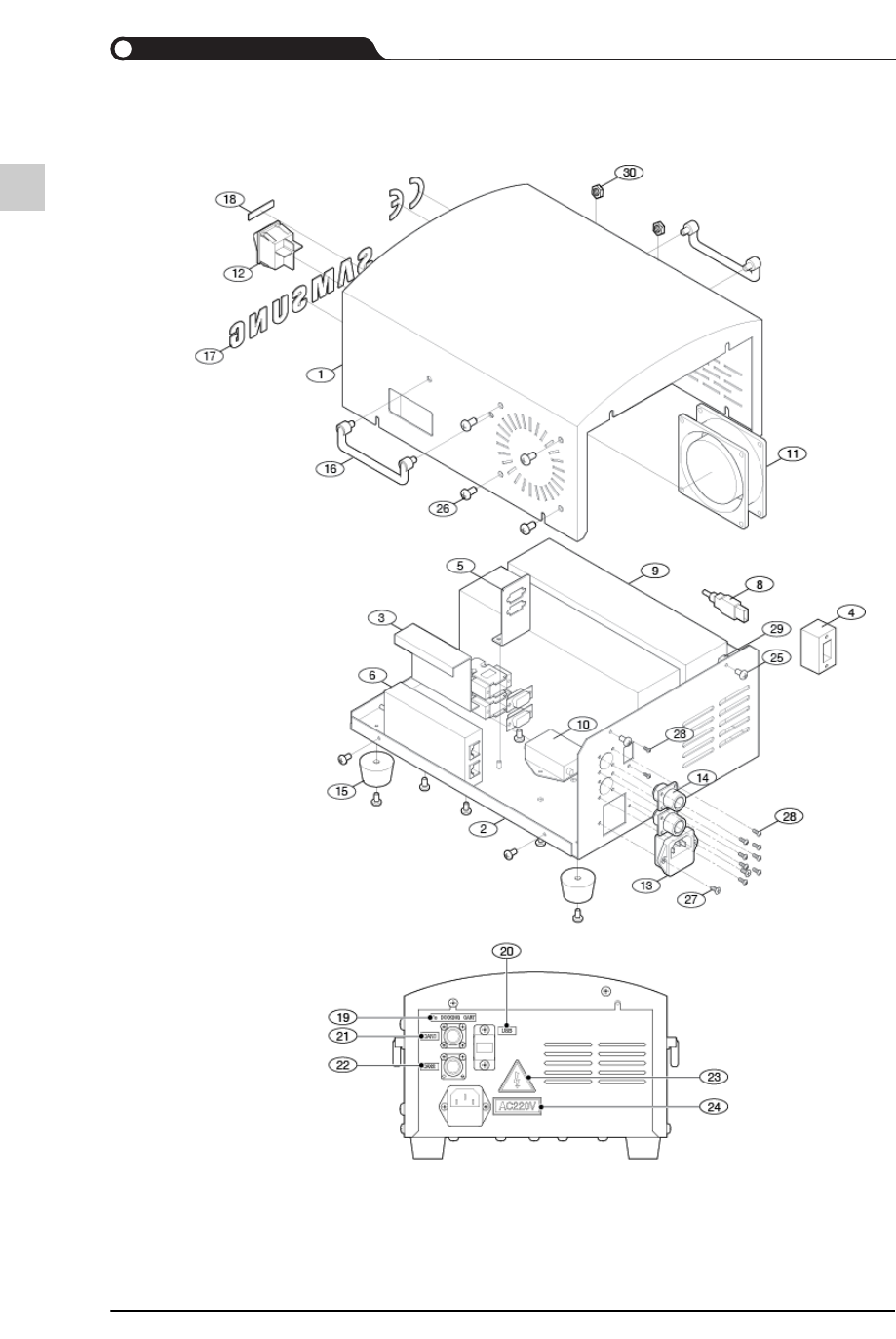

2.2.4.
分解图及零件表
2-21
附加装置
序号 说明 数量 零件号 维修零件 备注
1 CASE TOPRK1 1 CAS-V-FSB-001
2 CASE LOWER 1 CAS-V-FSB-002
3 CAN BRK1 1 CAS-V-FSB-003
4 USB ADAPTER 1 CAS-V-FSB-004 O U09-AF-AF-B
5 S-SUB BRK1 1 CAS-V-FSB-005 O
6 CAN Interface 1 CAS-V-FSB-006 O USB To CAN II-
Industrial
7 CAN Interface D-Sub 2 CAS-V-FSB-007 O
8 CONNECTOR
SOCKET
1 CAS-V-FSB-008
9 SMPS 2 CAS-V-FSB-009 O UP300S24
10 NOISE FILTER 1 CAS-V-FSB-010 O CA5-W33
11 FAN80 1 CAS-V-FSB-011 JF0825B2HS-R
12 SELETIC-S/W 1 CAS-V-FSB-012 O 8216
13 INLET 1 CAS-V-FSB-013 O Z0717
14 CONNECTOR 2 CAS-V-FSB-014 O RPC03-12A10-
5M
15 FOOT 4 CAS-V-FSB-015 RUB-E2
16 PULL 2 CAS-V-FSB-016 SR1-75-B
17 LOGO 1 CAS-V-FSB-017
18 STICKER1 1 CAS-V-FSB-018 POWER
19 STICKER2 1 CAS-V-FSB-019 To DOCKING
CART
20 STICKER3 1 CAS-V-FSB-020 Usb
21 STICKER4 1 CAS-V-FSB-021 CAN1
22 STICKER5 1 CAS-V-FSB-022 CAN2
23 STICKER6 1 CAS-V-FSB-023
24 STICKER7 1 CAS-V-FSB-024
25 BOLT 24 CAS-V-FSB-025 M4x10L
26 BOLT 4 CAS-V-FSB-026 M5x10L
27 BOLT 2 CAS-V-FSB-027 M3x10L
28 CONNECTOR
DOCKING
8 CAS-V-FSB-028 O M3x10L
