T-Solution2_User_Guide(Chi_Ver11.3).pdf - 第458页
11-18 {TzYG|˅Gn {TzYG|˅Gn 元件目录 显示出通过安装在目前所选区 块 (section) 上的盘式供料器供应的元件的信 息。 通过元件信息的更新实现盘式 供料器信息的更新 单击 <Selected Part Update From DB (Same T ray)> 按钮， 就会在服务器 DB 导 入选自元件目录的元件的盘式 供料器信息…
11-17
优化PCB程序
按钮

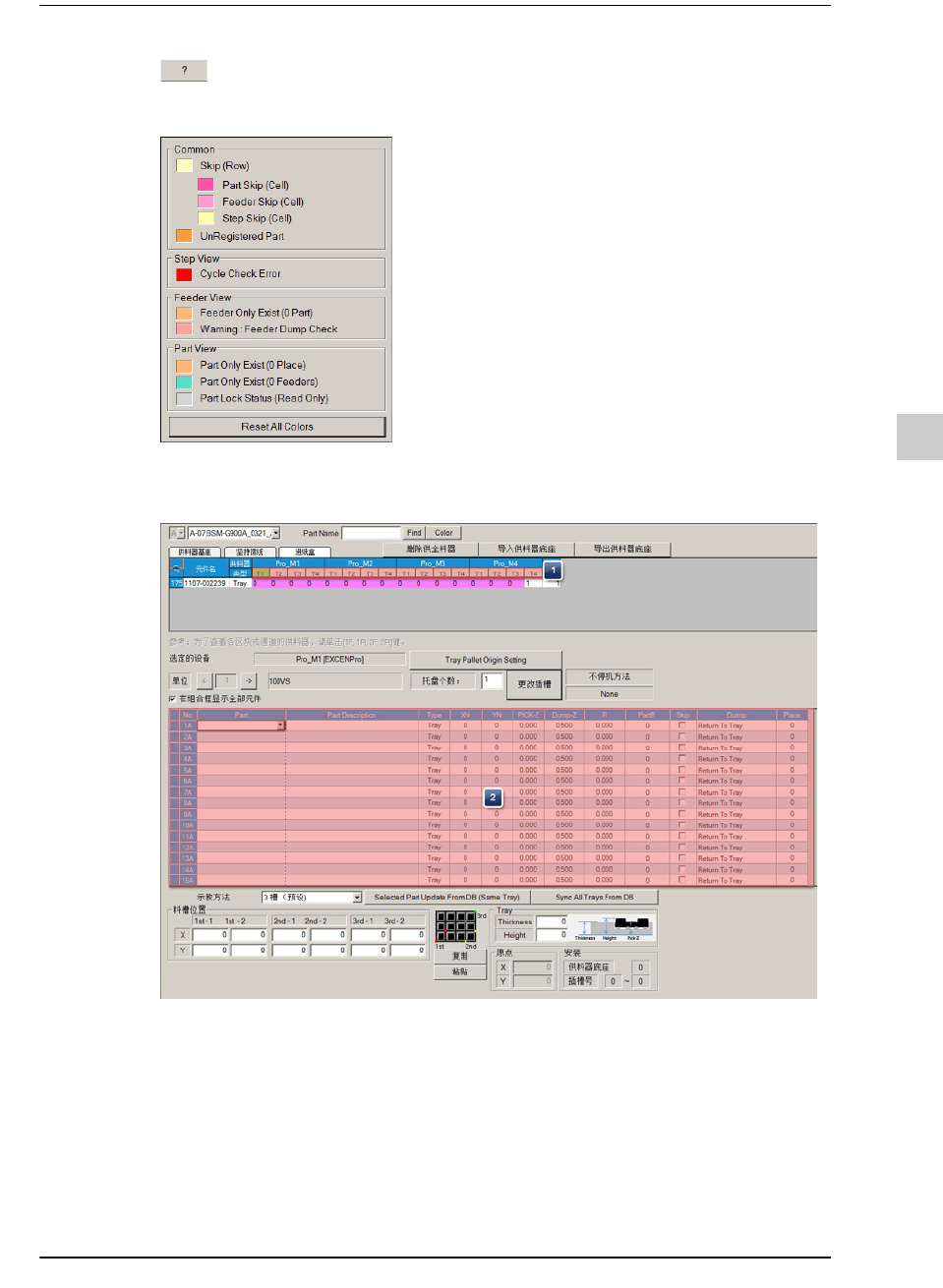

这是显示在供料器列表的元件的状态的相关颜色信息。
编辑盘式供料器信息
可以针对盘式供料器的相关数据进行编辑。
1: ‘
选择区段
'
领域
2:
元件目录
‘选择区段’领域
在构成生产线的设备中选择区段(Section)。
11-18
{TzYG|˅Gn{TzYG|˅Gn
元件目录
显示出通过安装在目前所选区块(section) 上的盘式供料器供应的元件的信
息。
通过元件信息的更新实现盘式供料器信息的更新
单击<Selected Part Update From DB (Same Tray)>按钮，就会在服务器DB 导
入选自元件目录的元件的盘式供料器信息后自动更新元件的盘式供料器信
息。
如果需要使用该功能，则首先需要在T-ELITE输入元件的盘式供料器信息
并且把元件的盘式供料器信息更新到服务器DB。
通过修改元件信息来更新所有的相同盘式供料器信息
修改了选自元件目录的元件的盘式供料器信息后单击<Sync. All Trays From
DB>按钮，就能把修改事项自动适用到下列盘式供料器信息，该盘式供料
器所供应的元件则和该元件相同。

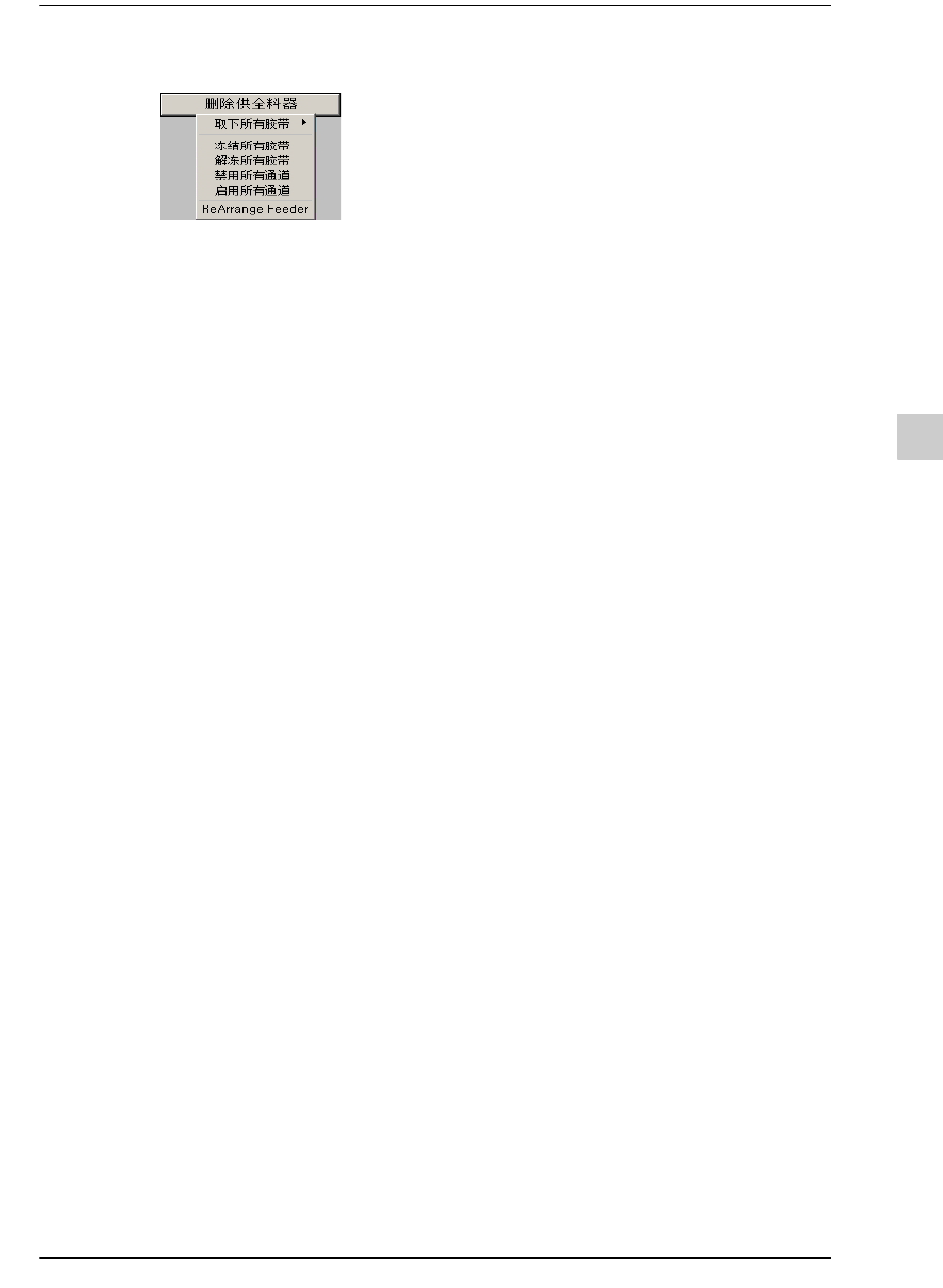

编辑特定供料器底座的一切带式供料器及插槽信息
在PCB程序导入供料器配置信息后适用到JOB 文件
11-19
优化PCB程序

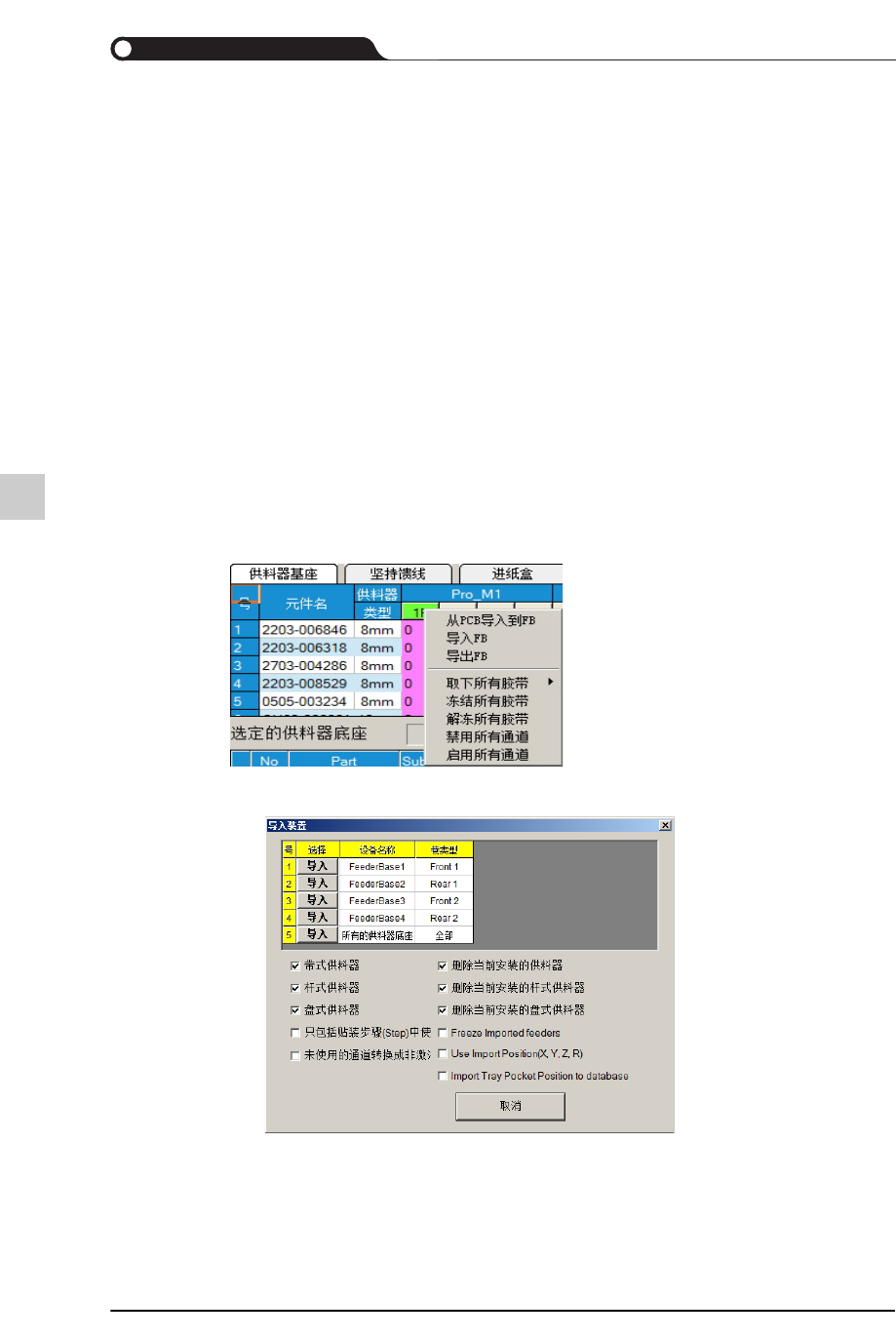

编辑生产线的一切带式供料器及供料器插槽信息
导入一切供料器配置信息后适用到JOB 文件
单击< 导入供料器底座>按钮，就能在供料器配置文件(*.sfb)导入生产线的一切
供料器配置信息后把供料器配置信息适用到目前的JOB文件上。
导出所有的供料器配置信息文件
单击< 导出供料器底座>按钮，就能以文件 (*.sfb) 保存当前JOB文件的所有供料
器配置信息。
11.2.5.
手动配置供料器
以图形画面显示供料器配置。
详细内容，在WEB手册，请参阅“
手动配置供料器
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手 > 供料器 >
手动配置供料器)
