13-17 生产 13.3.3.3. Backup Pin 设置 ( 手动 ) 不具备自动顶针功能的设备则需要 以手动方式把顶针配置到 BackUp T able 上。 在 EXCEN PRO 设备以手动方 式把顶针配置到 BackUp T able 上的过程如下。 STEP1. 在 MMI 实行 Gantry Parking 。 STEP2. 打开正 / 背面的安全门 (Door) 。 STEP3. 按压 <STOP> 按…
13-16
{TzYG|˅Gn{TzYG|˅Gn

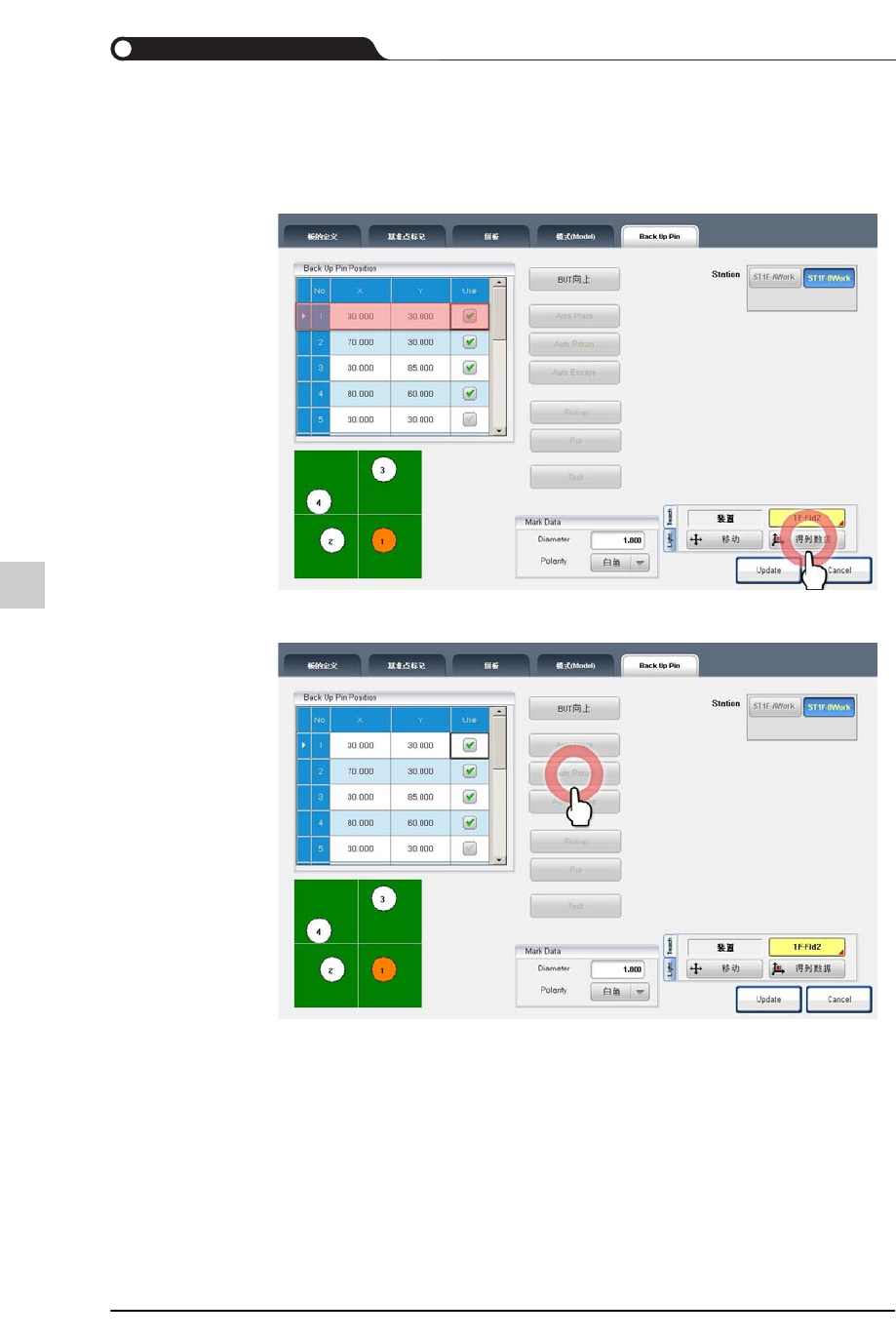

STEP9. 在<Backup Pin Position>领域选择其位置被改变的顶针后，利用视觉窗的
操纵功能(或示教盒)把基准相机移动到该顶针的位置，然后示教该位置
再按压<Get> 按钮
STEP10. 按压<自动回收>按钮把顶针回收到保管位置
13-17
生产
13.3.3.3.
Backup Pin设置(手动)
不具备自动顶针功能的设备则需要以手动方式把顶针配置到BackUp Table上。
在EXCEN PRO设备以手动方式把顶针配置到BackUp Table上的过程如下。

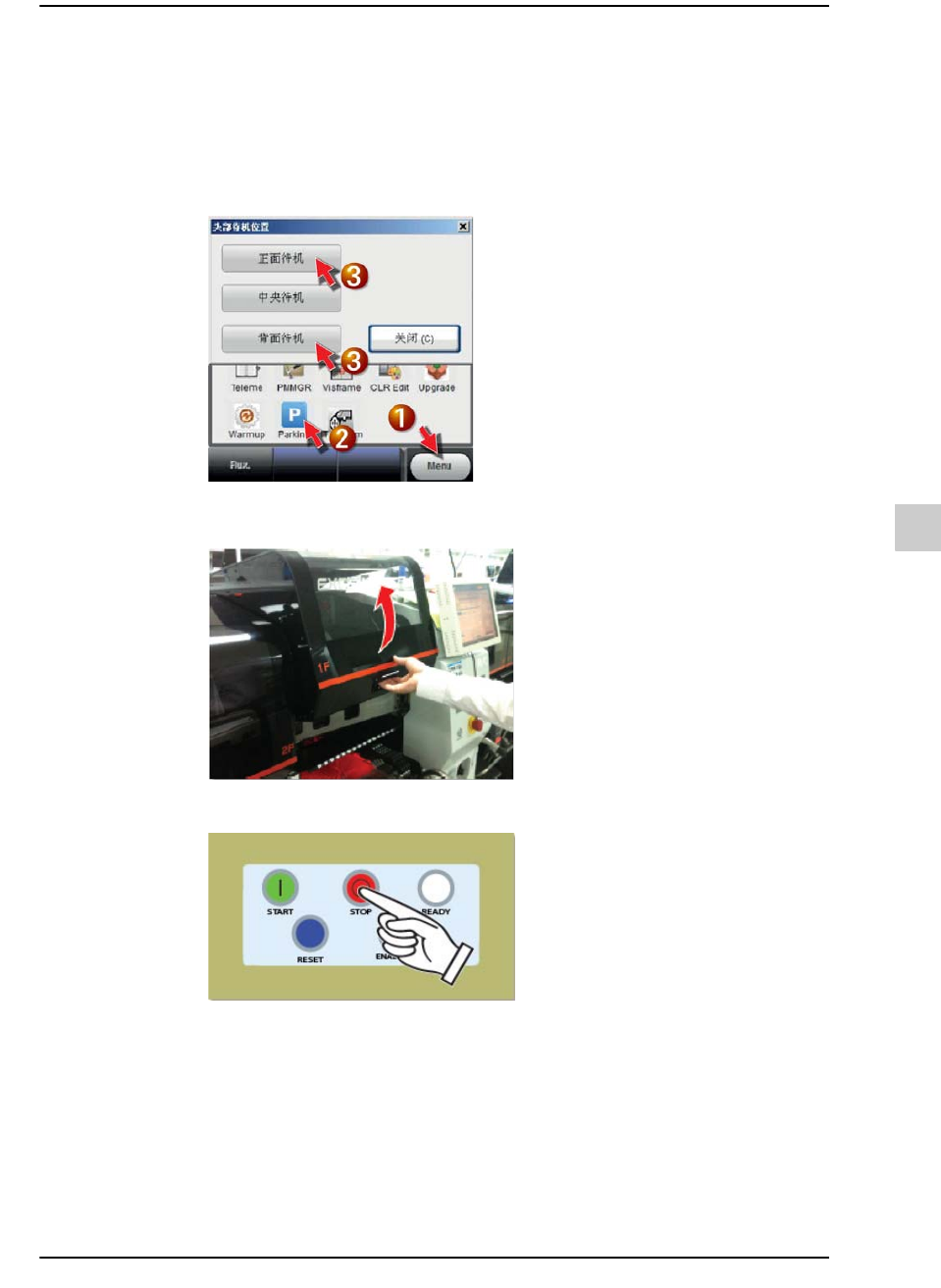

STEP1. 在MMI实行Gantry Parking。
STEP2. 打开正/ 背面的安全门(Door)。
STEP3. 按压<STOP>按钮
13-18
{TzYG|˅Gn{TzYG|˅Gn

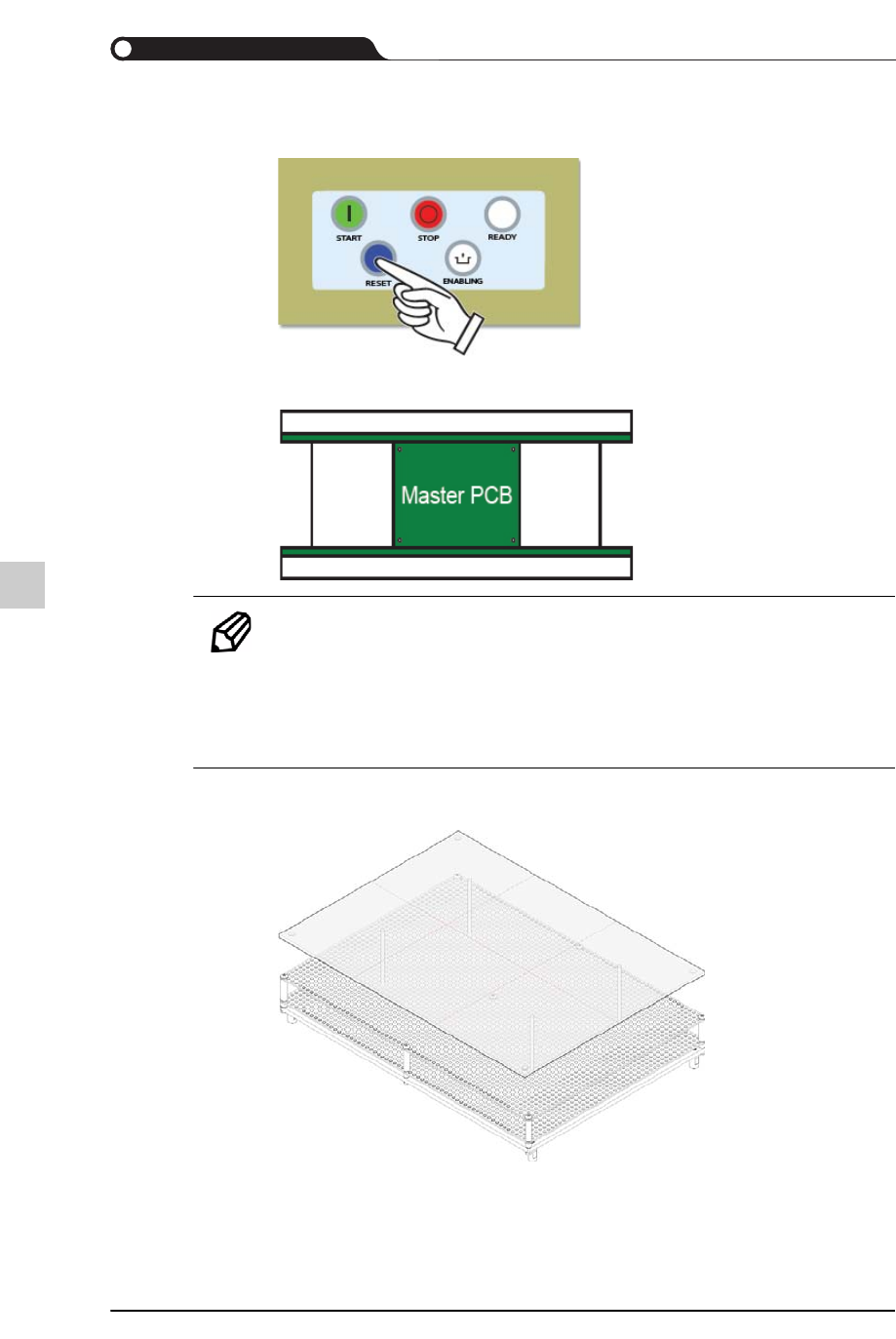

STEP4. 按压<RESET> 按钮
STEP5. 在Conveyor上装入Master PCB
备注 制作Master PCB
以防止Backup Pin 和部件之间的相互干涉为目的
两面装备PCB时，将制作一个在底面安装部件的方挖个小
孔的Master PCB。
STEP6. 以扁平的PCB 的两个侧面为中心布置Backup Pin
