13-26 {TzYG|˅Gn {TzYG|˅Gn 利用基准相机在托盘示教下列 3 点。 由于托盘元件太大而不易在 Vi s i o n 窗示教托盘的料槽 中心时， 可以按压 “ 全景识别 ” 按钮轻易地示教料槽中心。 注意 设置 Basic Tray Information 后能够自动提供托盘示教信息的示教 方式有 ‘3 Pocket (Default)’ 与 ‘3 Pock…
13-25
生产

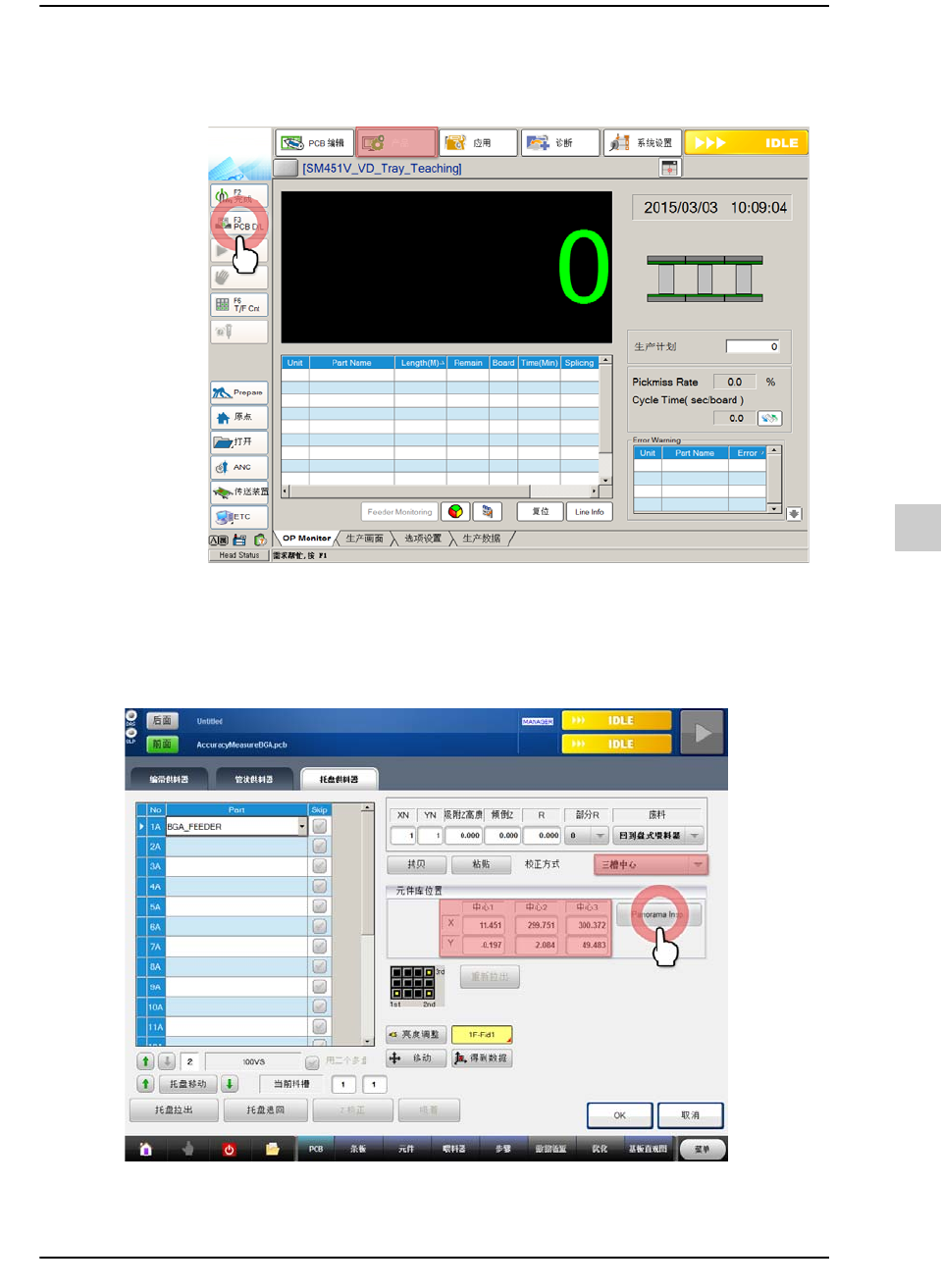

STEP3. 托盘料槽示教完毕后保存PCB程序，选择‘产品’ 菜单后单击‘PCB D/L’ 子
菜单把PCB 程序下载到RT。
13.4.2.
利用3 Pocket Center方式进行的料槽示教
由于托盘特性而无法利用3 Pocket (Default)方式进行料槽示教时，可以使用3 Pocket
Center方式示教托盘的料槽。
13-26
{TzYG|˅Gn{TzYG|˅Gn

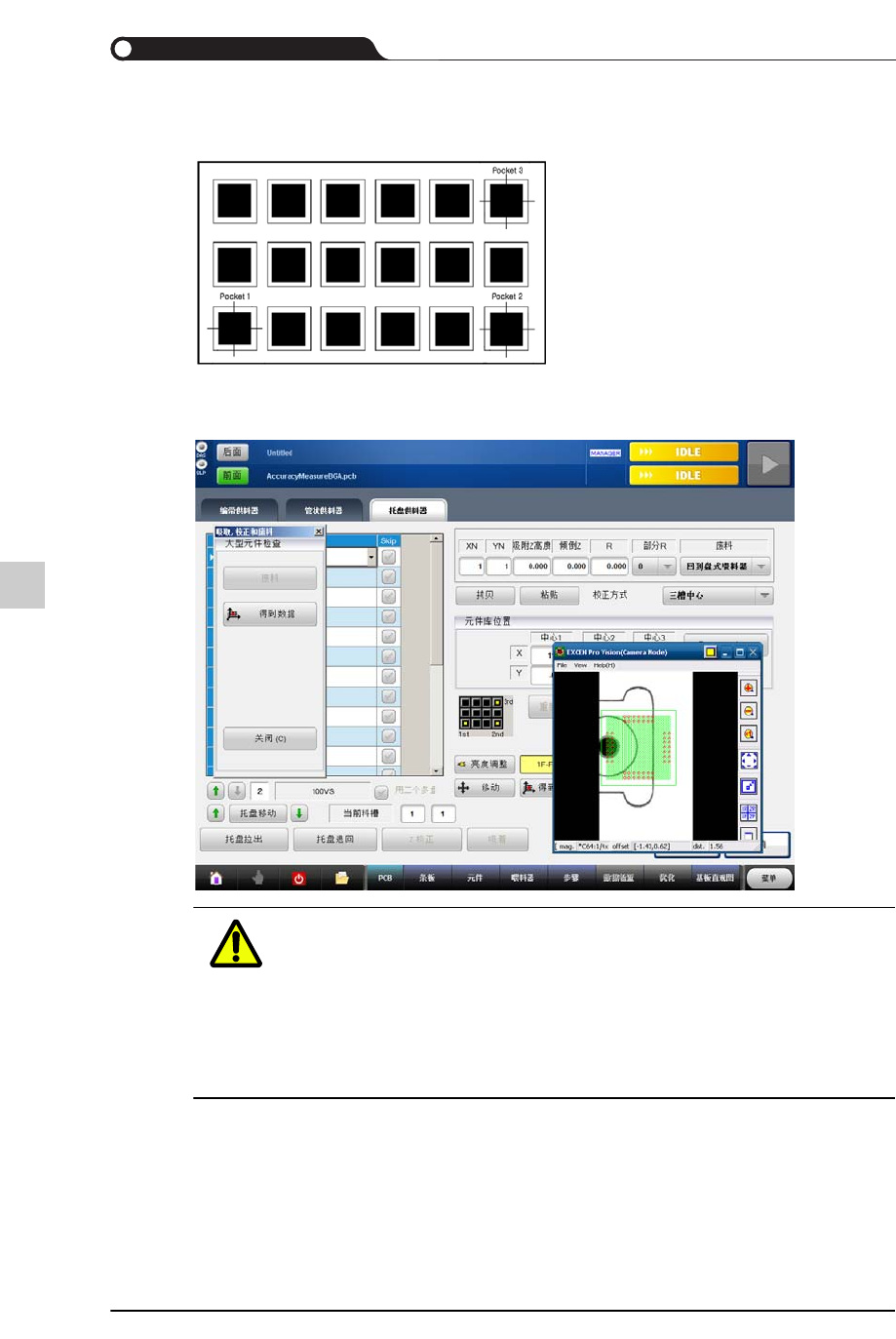

利用基准相机在托盘示教下列3点。
由于托盘元件太大而不易在Vision 窗示教托盘的料槽中心时，可以按压“全景识别”
按钮轻易地示教料槽中心。
注意 设置Basic Tray Information后能够自动提供托盘示教信息的示教
方式有‘3 Pocket (Default)’与‘3 Pocket Center’。
以‘3 Pocket (Default)’ 方式示教的信息可以转换成‘3 Pocket
Center’ 方式的示教信息，但是以‘3 Pocket Center’ 方式示教的信
息却无法转换成‘3 Pocket (Default)’ 方式的示教信息。
13-27
生产
13.4.3.
确认盘装元件的数量
备注 把盘装元件供应给盘式供料器时，如果使用先前使用的元件，
则必须确认托盘的元件数量后确定在托盘的哪一个料槽首次
吸取元件。

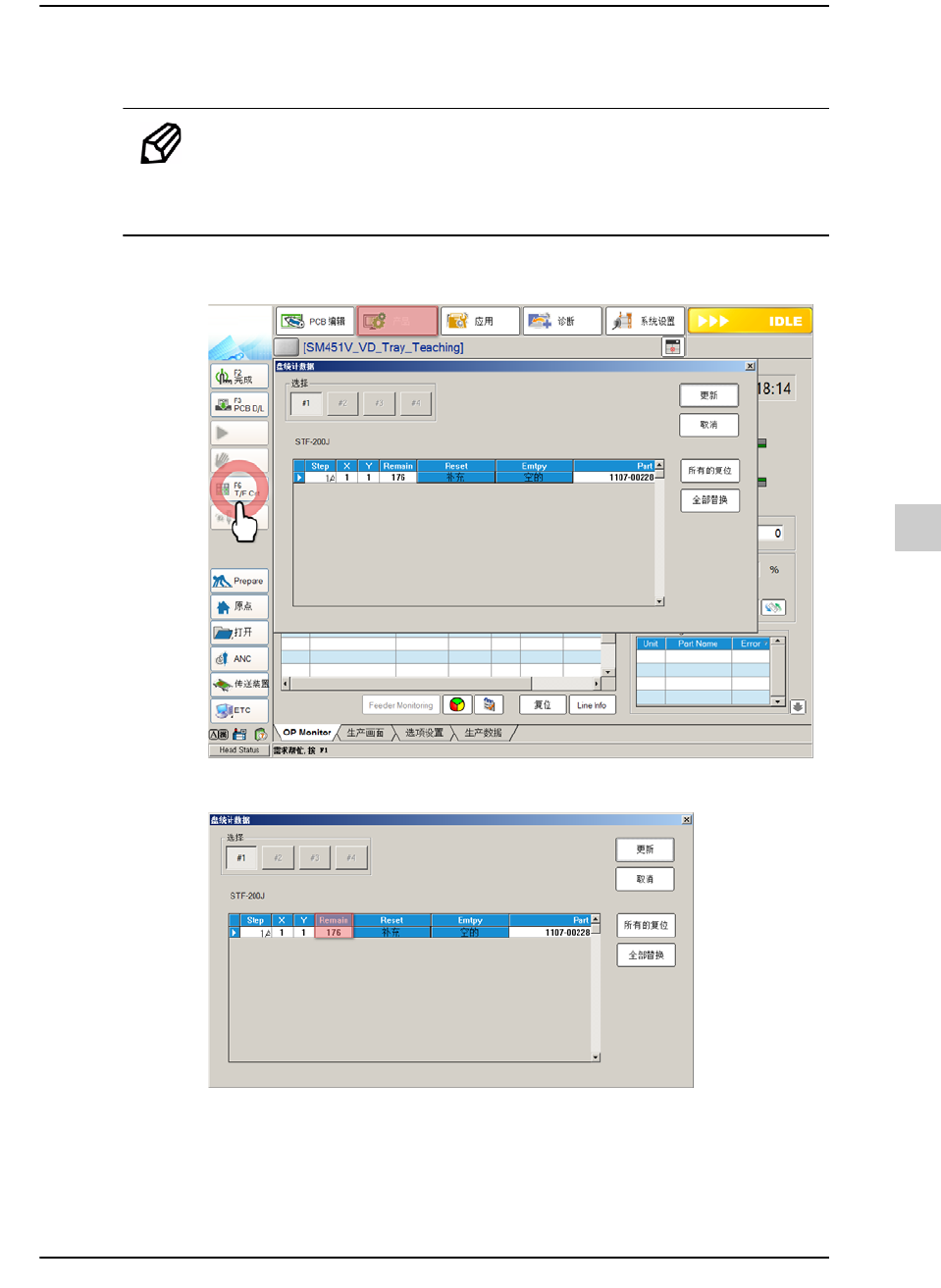

STEP1. 选择‘ 产品’ 菜单后，选择‘T/F Cnt’ 子菜单。
STEP2. 确认托盘上的盘装元件数量与<Remain>列的元件数量是否相同。
托盘上的盘装元件数量与 <Remain> 列的元件数量不相同时，以手动输入
方式修改 <Remain> 列的元件数量。
