9-43 创建型号数据 安装在送料台馈线组要被替换 如果创建了新的配置群， 请选择需要和现有配置群不同地配置供 料器的供料器 底座。 如果需要在 B 配置群针对 M2 的 1R 供料器底座更改供料 器配置， 请选择 M2 的 1R 复选框。 如果有 3 个以上的配置群， 请在设置需要更换的供料器底座时注意下 列事项。 假设在 B 配置群更改 M2 的 1F 供料器底座的供料器配置而在 C 配置群则更改 M2 的 1R 供料器底座的供…
9-42
{TzYG|˅Gn{TzYG|˅Gn
阵列组设置
鉴于复数个生产型号之间的元件共用化比率，把两个型号之间的元件共用化比
率较高的型号予以群化，在生产隶属于该群的生产型号时不必更换供料器也能
生产这些型号。
如前所述地把使用同一供料器配置内容的生产型号组成一个群者称为“ 配置群
”。
如果JOB 文件里有很多型号，可以按照这种方式把不必更换供料器就能生产的
型号设定成群后决定各型号的生产顺序。

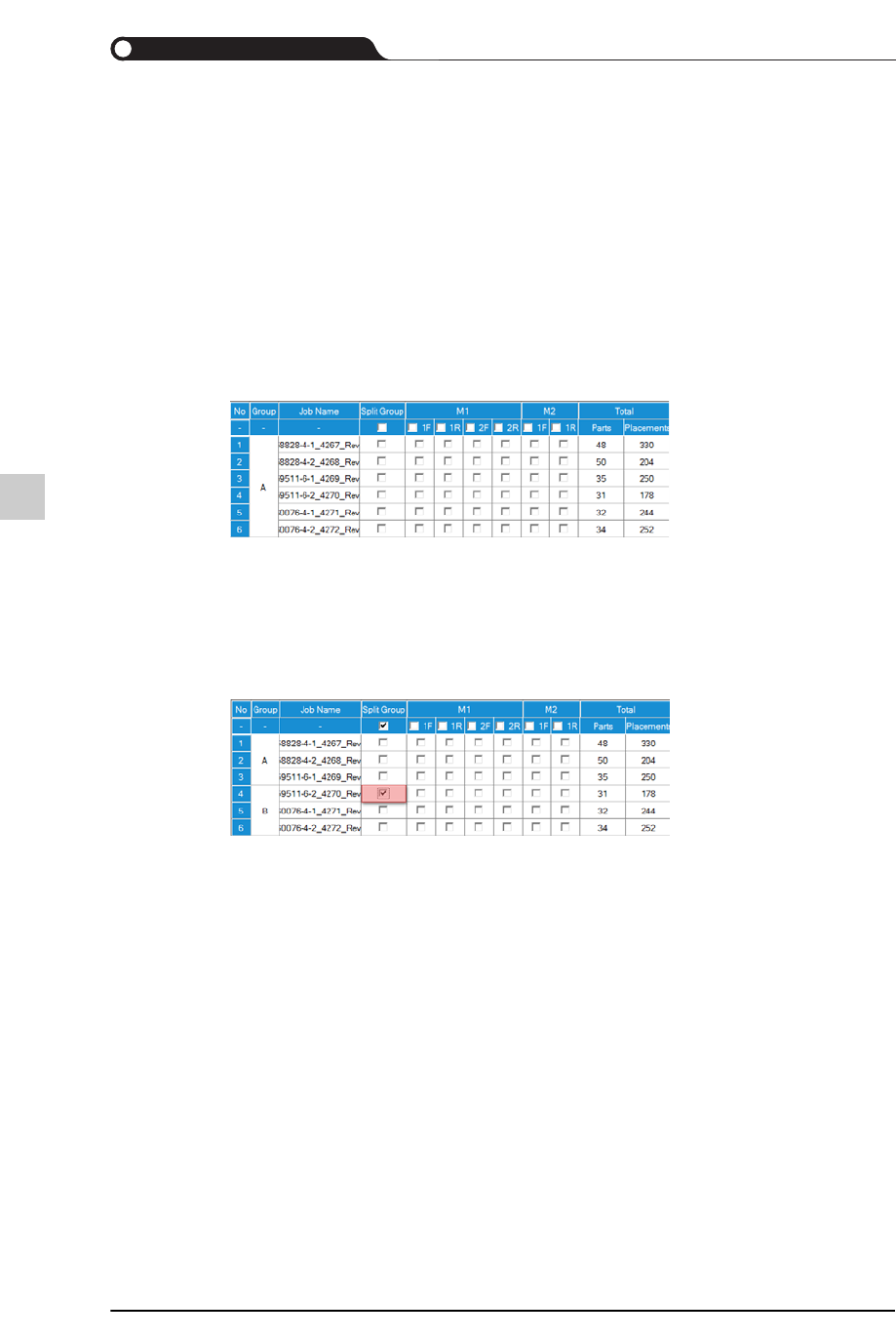

下面是一个配置群里存在着6个生产型号的情形。
如果整体供料器的数量少于生产整体型号时所使用的元件种类数，则无法不更
换供料器地生产整体型号。因此，为了尽量减少供料器的更换地生产整体型号
而需要创建新的供料器配置群。
如果需要从第四个生产型号开始创建新供料器配置群，请选择相当于4 号行的
<Split Group> 列。
9-43
创建型号数据
安装在送料台馈线组要被替换
如果创建了新的配置群，请选择需要和现有配置群不同地配置供料器的供料器
底座。

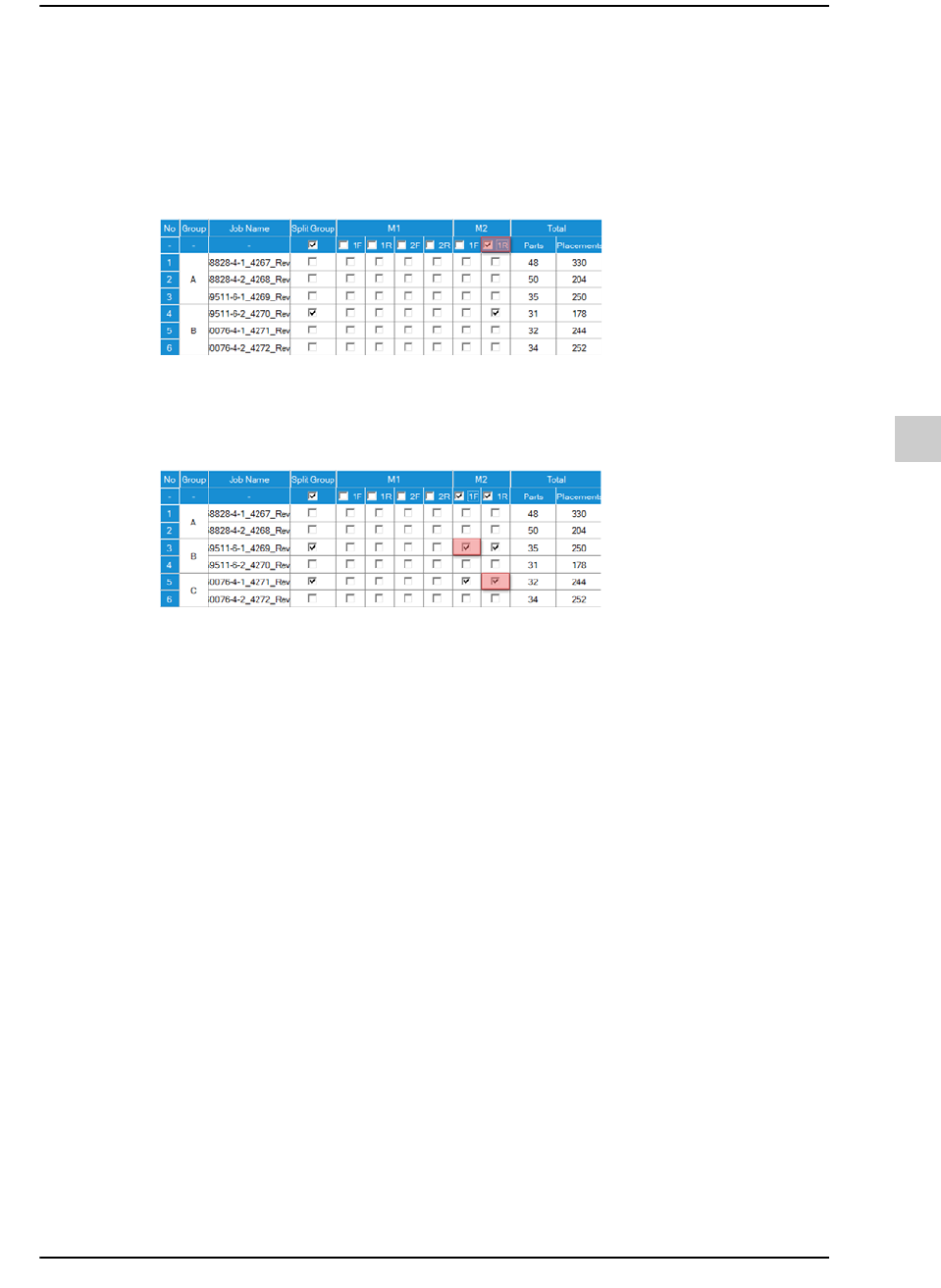

如果需要在B 配置群针对M2的1R供料器底座更改供料器配置，请选择M2 的
1R复选框。
如果有3 个以上的配置群，请在设置需要更换的供料器底座时注意下列事项。
假设在B 配置群更改M2的1F 供料器底座的供料器配置而在C配置群则更改M2
的1R供料器底座的供料器配置，就会如下图所示地圈选复选框。
但是，实际上没有更改供料器配置的供料器底座也会被设置成更改供料器配
置，因此，针对多程序实行优化时，该供料器底座的供料器配置也会被设置成
更改。
这种情形下，如果需要继续使用现有的供料器配置，请按照下列内容实行。(在
这里，以上面的例子为基准对该情况下的供料器配置方法进行说明)
STEP1. 在A配置群的最后一个JOB 文件导出针对M2的1R 供料器底座的供料
器配置文件并且保存为mfb文件。
9-44
{TzYG|˅Gn{TzYG|˅Gn

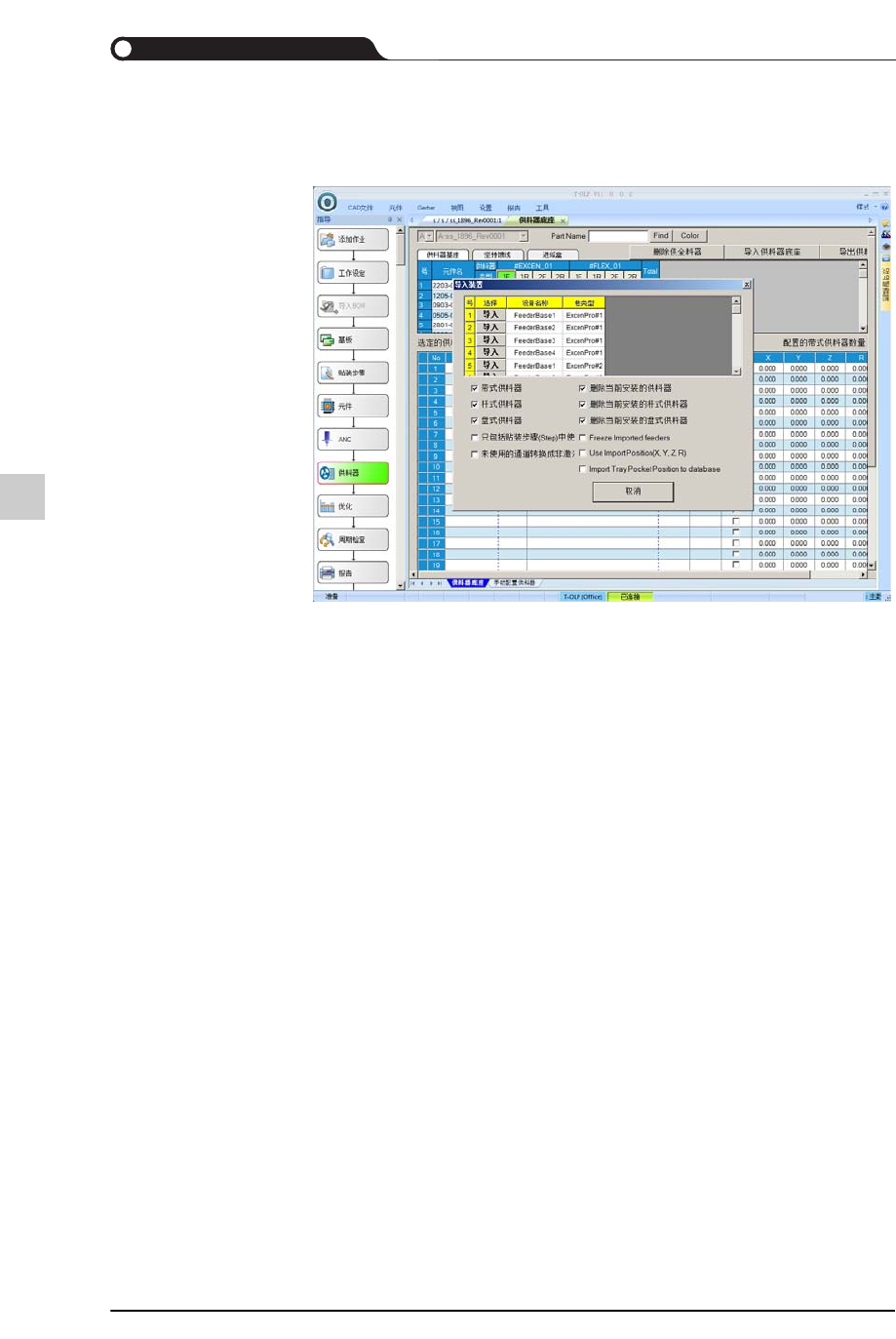

STEP2. 对于包含在B配置群的JOB文件，为了把先前导出的mfb文件应用到
M2的 1R供料器底座，请实行“ 导入供料器底座”。
只选择需要导入的供料器底座，必须圈选了 <Freeze Imported
feeders> 复选框 后，单击 < 全部导入 > 按钮。
详细内容，在 WEB 手册，请参阅 “
导入供料器底座配置文件
”
(WEB 手册路径 : T-Solution2 > 运行脚本 > 优化 PCB 程序 > 设置供料
器 > 导入供料器底座配置文件 )
STEP3. 在B配置群的最后一个JOB文件导出针对M2的1F供料器底座的供料器
配置文件并且保存为mfb文件。
STEP4. 对于包含在C配置群的JOB文件，为了把先前导出的mfb文件应用到
M2的 1F供料器底座，请实行“ 导入供料器底座”。( 请参考步骤2)
