T-Solution2_User_Guide(Chi_Ver11.3).pdf - 第364页

10-12 {TzYG|˅Gn {TzYG|˅Gn STEP3. 在 < 元件群浏览器 > 领域选择元件群选择需要登记的元件所在的元件群。各元件根据类型被划分到各元件群。 STEP4. 选择了规格相似的元件后，单击鼠标右键后选择 “ 元件复制 ” 把现有数据库里的元件信息加以复制并修改后登记新元件。选择其规格和待登记元件最相似的元件。

10-11

登记新元件

10.5.2.

自动示教

STEP1. 备妥元件

 备妥卷轴类型及Tray元件

 记下元件的卷轴类型及间距、供应方向信息(例：8mm、2 pitch)

STEP2. 实行T-ELITE

输入账号与密码，选择需要使用的屏幕语言 ( 中文 [zh-CN]) 后，单击

<Login> 按钮

10-12

{TzYG|˅Gn{TzYG|˅Gn

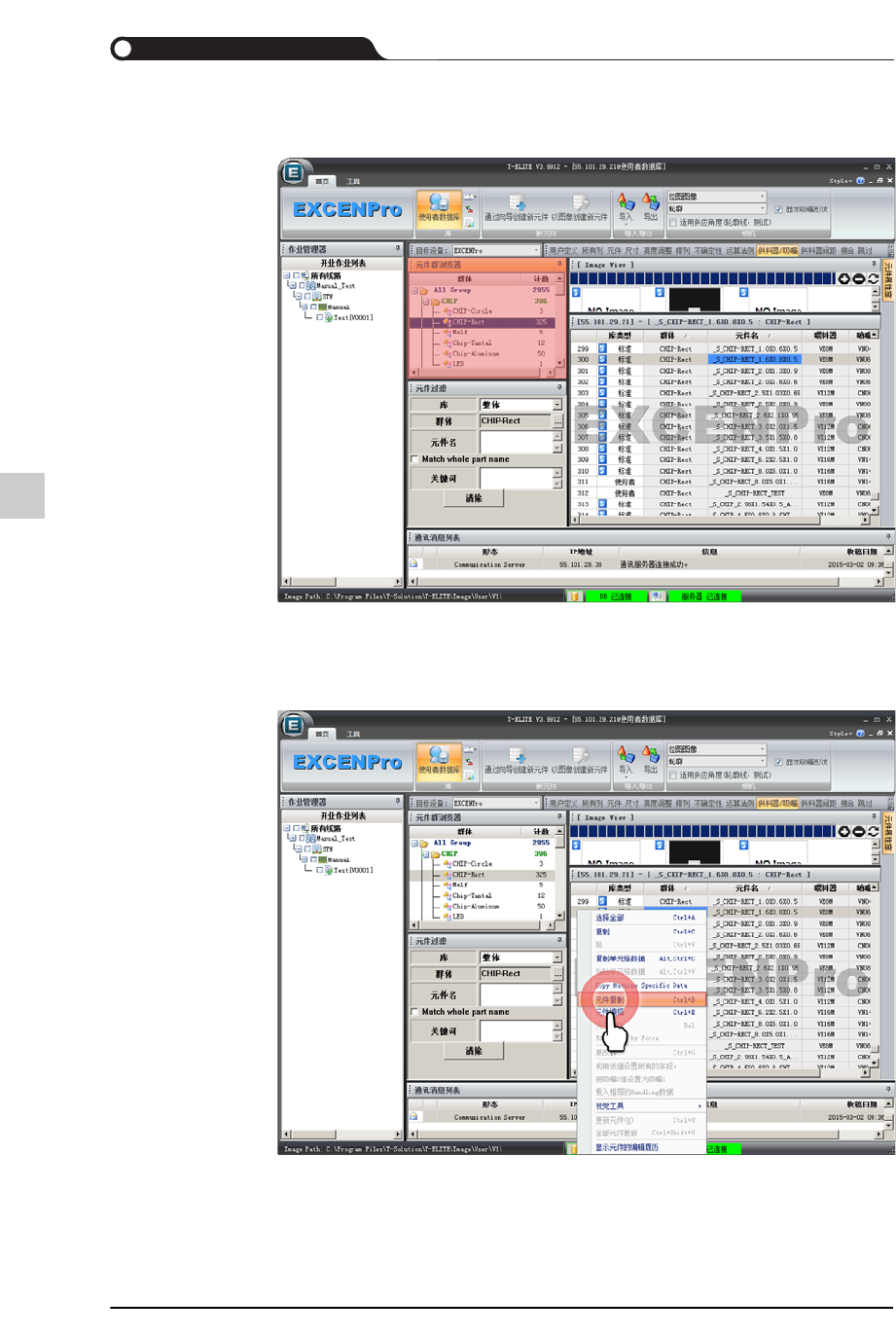

STEP3. 在<元件群浏览器> 领域选择元件群

选择需要登记的元件所在的元件群。各元件根据类型被划分到各元件

群。

STEP4. 选择了规格相似的元件后，单击鼠标右键后选择“元件复制”

把现有数据库里的元件信息加以复制并修改后登记新元件。选择其规格

和待登记元件最相似的元件。

10-13

登记新元件

STEP5. 在“元件复制”对话框的<目标元件名>编辑框输入新元件名后，单击<确定

>按钮

元件名不允许重复。

选择 < 存在同一元件名时，强制复制元件数据。 > 复选框时，如果元件

数据库里存在着具备同一名称的元件，就会用新创建的元件信息自动覆

盖现有的元件信息。

输入新元件名后，单击 < 确定 > 按钮时，就会在元件数据库创建新元

件。

STEP6. 打开ELITE PRO的电源后，往前拉Slide Bar

ELITE PRO 设备在设计时充分考虑了元件形状与尺寸的测量简易性，和

T-ELITE 程序一起适用于元件的测量及登记。
