9-24 {TzYG|˅Gn {TzYG|˅Gn STEP7. 为了测量基板的基准位置，在表上选择基准数据后单击鼠标右键，然后在弹出式菜单选择 “Set As Fiducial T op(x1,y1 ~ X4,y4)” 后单击 < 下一步 > 按钮。在表上选择的值会显示在 <Fiducial Position Info> 群的 <FID …

9-23

创建型号数据

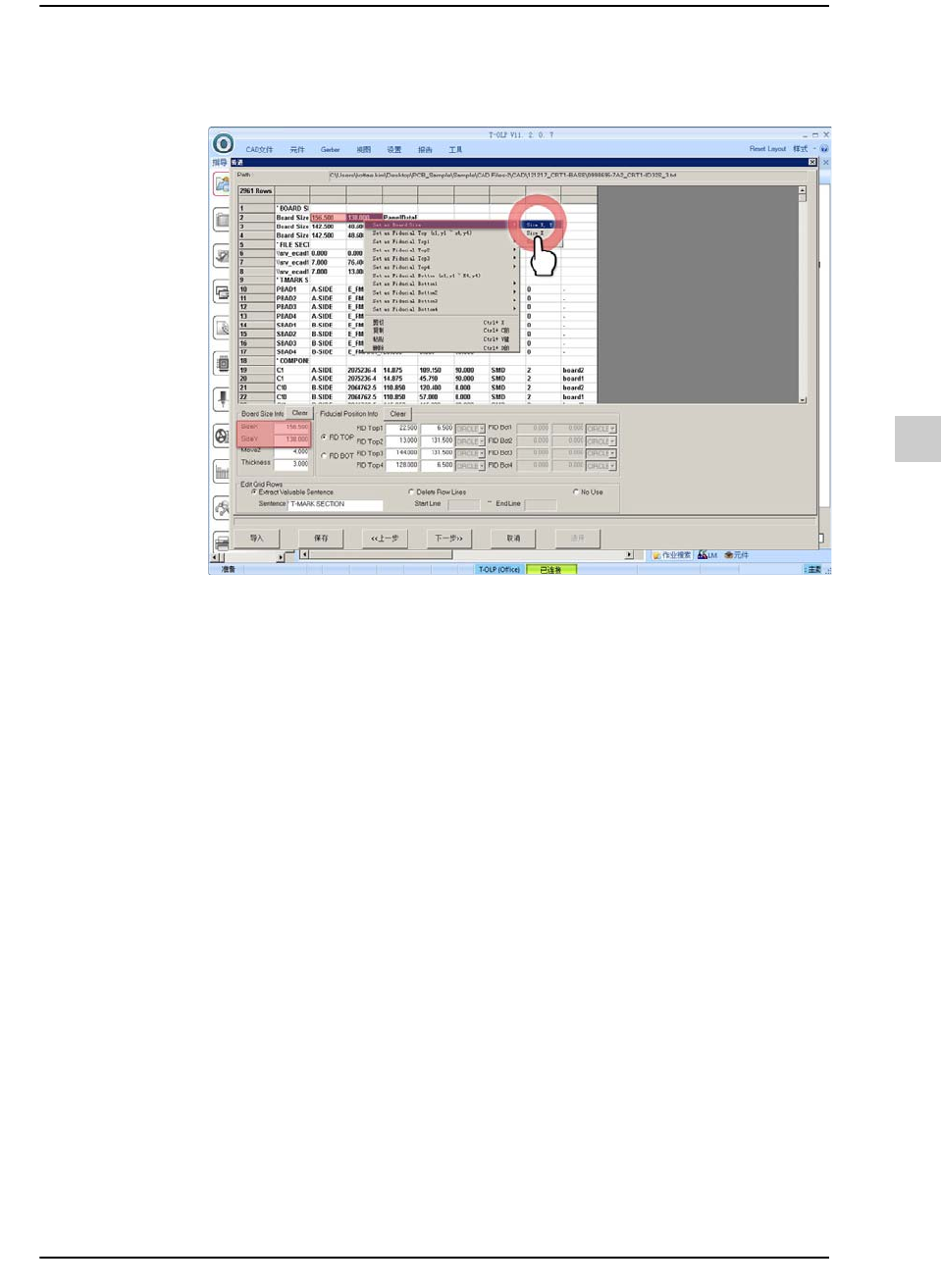

STEP6. 为了测量X、Y位置而在表上选择了两个cell后单击鼠标右键，然后在弹出

式菜单选择“Set As Board Size”的“Size X、Y”。

在表上选择的两个 cell 值会显示在 <Board Size Info> 群的 <Size X/Y> 编

辑框。

只要设置了一次该值，即使结束该对话框后重新实行，也会在 <Size X/

Y> 编辑框上显示出在表上所选择的位置的 cell 值。

9-24

{TzYG|˅Gn{TzYG|˅Gn

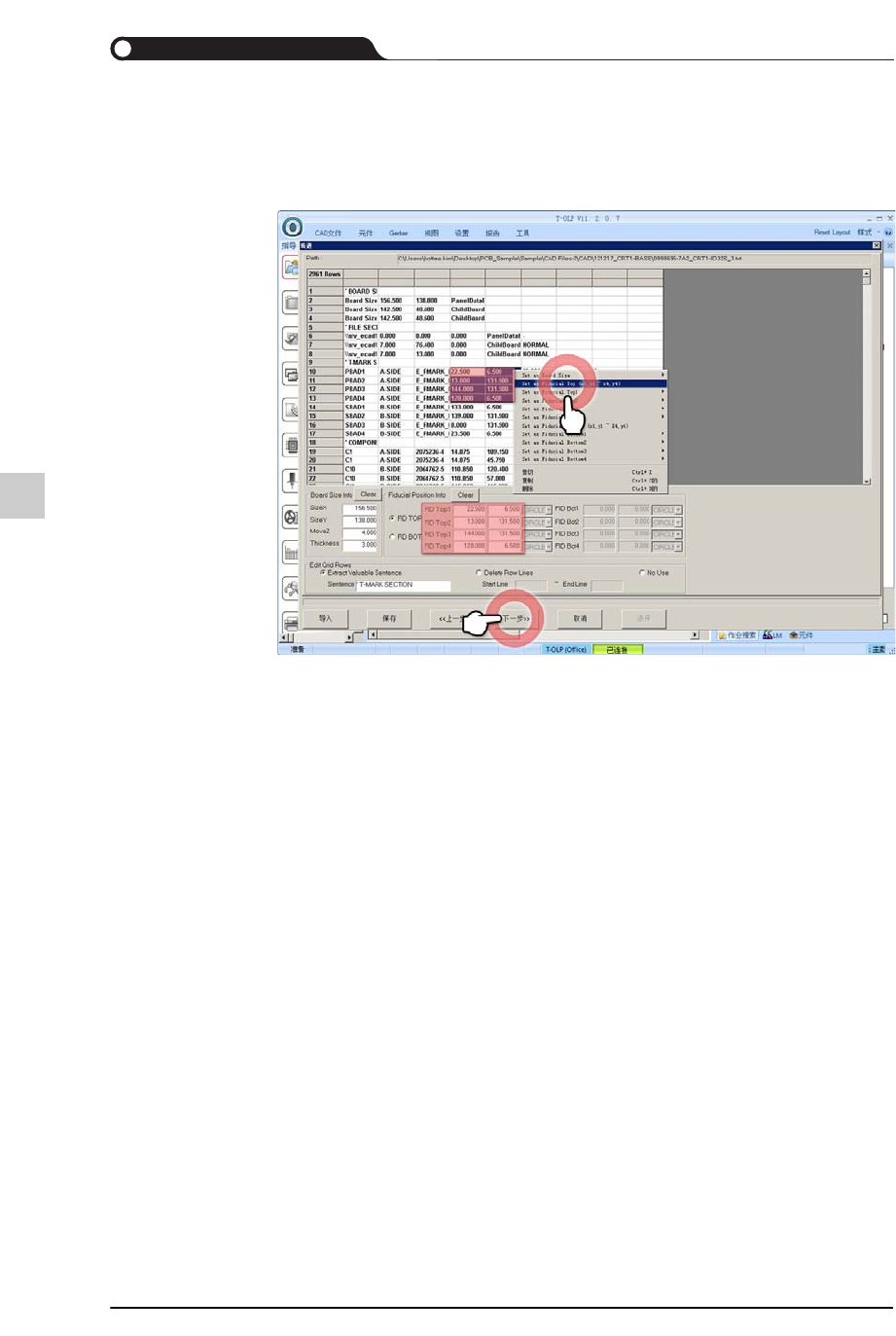

STEP7. 为了测量基板的基准位置，在表上选择基准数据后单击鼠标右键，然后在

弹出式菜单选择“Set As Fiducial Top(x1,y1 ~ X4,y4)”后单击<下一步> 按

钮。

在表上选择的值会显示在 <Fiducial Position Info> 群的 <FID Top1> ~ <FID

Top4> 编辑框。

只要设置了一次该值，即使结束该对话框后重新实行，也会在 <FID

Top1> ~ <FID Top4> 编辑框上显示出在表上所选择的位置的 cell 值。

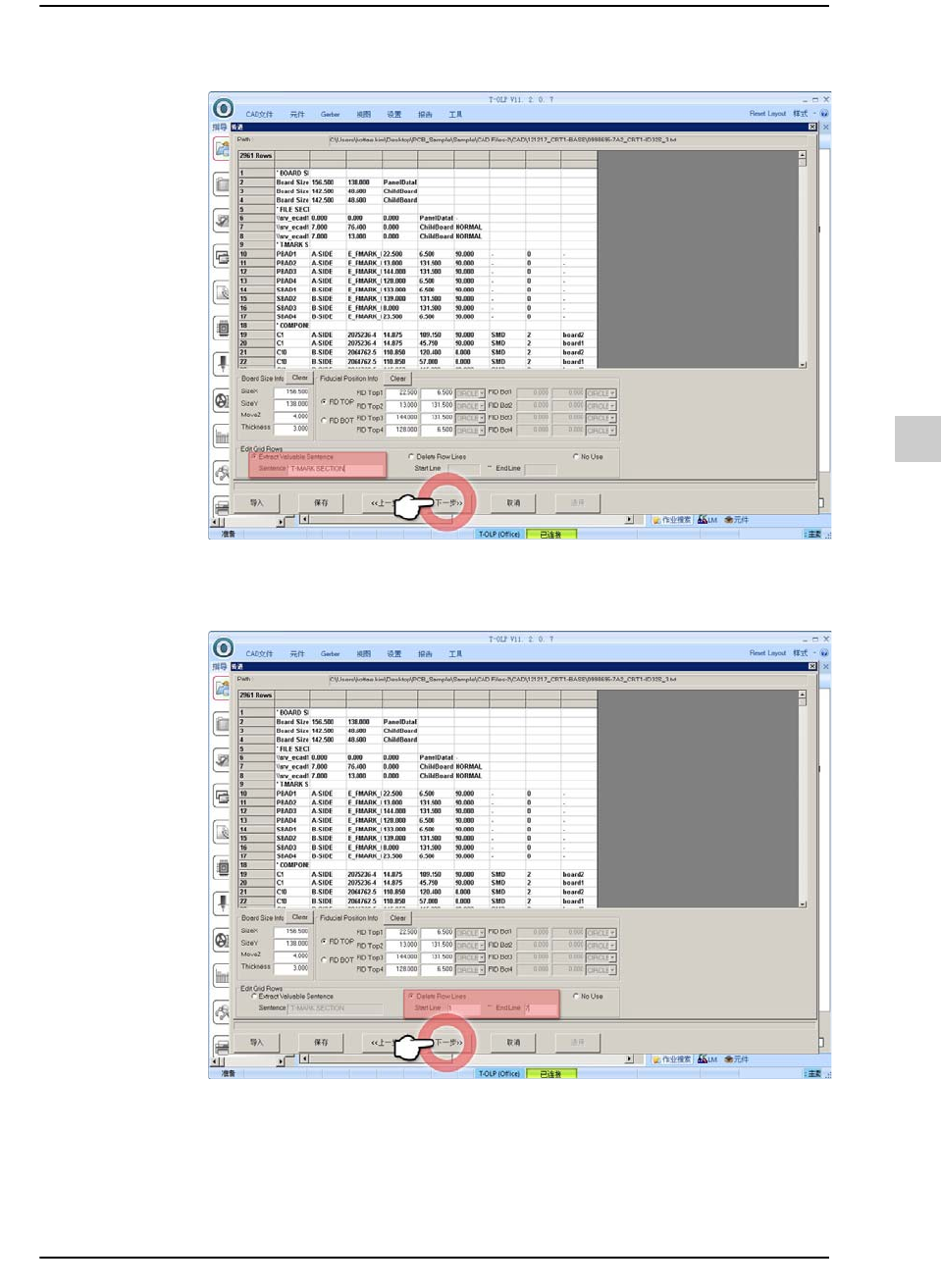

在 <Edit Grid Rows> 群的 <Extract Valuable Sentence> 组合框的

<Sentence> 编辑框上输入相应区块 (section) 名后单击 < 下一步 > 按钮，

9-25

创建型号数据

就会在下一个贴装顺序只显示出该区块的数据。

在 <Edit Grid Rows> 群的 <Delete Row Lines> 组合框的 <Start Line> ~

<End Line> 编辑框上输入值后单击 < 下一步 > 按钮，就会在下一个贴装

顺序显示出所有数据，但不显示出所设置的行的范围内的数据。
