11-15 优化 PCB 程序 备注 在 T -ELITE 登记盘装元件时， 设置 B asic T ray Informati on 后把 该元件指定给盘式供料器， 就会在进纸盒选项卡根据所选择的 示教方法自动显示出示教信息。 关于 Basic Tray Information 设置的详细内容， 在 WEB 手册， 请 参阅 " 设置 Basic T ray Info." 。 (WEB 手册 路径 : T -Sol…
11-14
{TzYG|˅Gn{TzYG|˅Gn
11.2.3.
托盘料槽示教
示教托盘料槽的方法如下。
STEP1. 单击<供料器>按钮后选择“ 进纸盒”(Cell)，然后选择安装了盘式供料器的
悬臂(T4)
STEP2. 选择了盘装元件时，在所选元件上显示出所保存的托盘的料槽示教信息
11-15
优化PCB程序
备注 在T-ELITE登记盘装元件时，设置Basic Tray Information后把
该元件指定给盘式供料器，就会在进纸盒选项卡根据所选择的
示教方法自动显示出示教信息。
关于Basic Tray Information设置的详细内容，在WEB手册，请
参阅"
设置
Basic Tray Info."。
(WEB手册路径: T-Solution2 > 运行脚本 > 登记新元件 > 在T-
ELITE登记元件 > 设置Basic Tray Info.)
注意 设置Basic Tray Information后能够自动提供托盘(tray)示教信息的
示教方式有“3 Pocket (Default)”与“3 Pocket Center”。
以“3 Pocket (Default)”方式示教的信息可以转换成“3 Pocket
Center”方式的示教信息，但是以“3 Pocket Center”方式示教的信
息却无法转换成“3 Pocket (Default)” 方式的示教信息。
注意 在T-OLP 只设置基本托盘(tray)的示教信息后实行优化。在安装
了盘式供料器的设备上则必须重新示教托盘的料槽(pocket) 而修
改该信息，然后把程序下载到RT。
11.2.4.
编辑供料器配置信息
可以确认贴装到PCB 的元件的列表及供应该元件的供料器的信息并且把供料器配
置到供料器底座。
详细内容，在WEB手册，请参阅“
供料器底座
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手 > 供料器 >
供料器底座)
11-16
{TzYG|˅Gn{TzYG|˅Gn

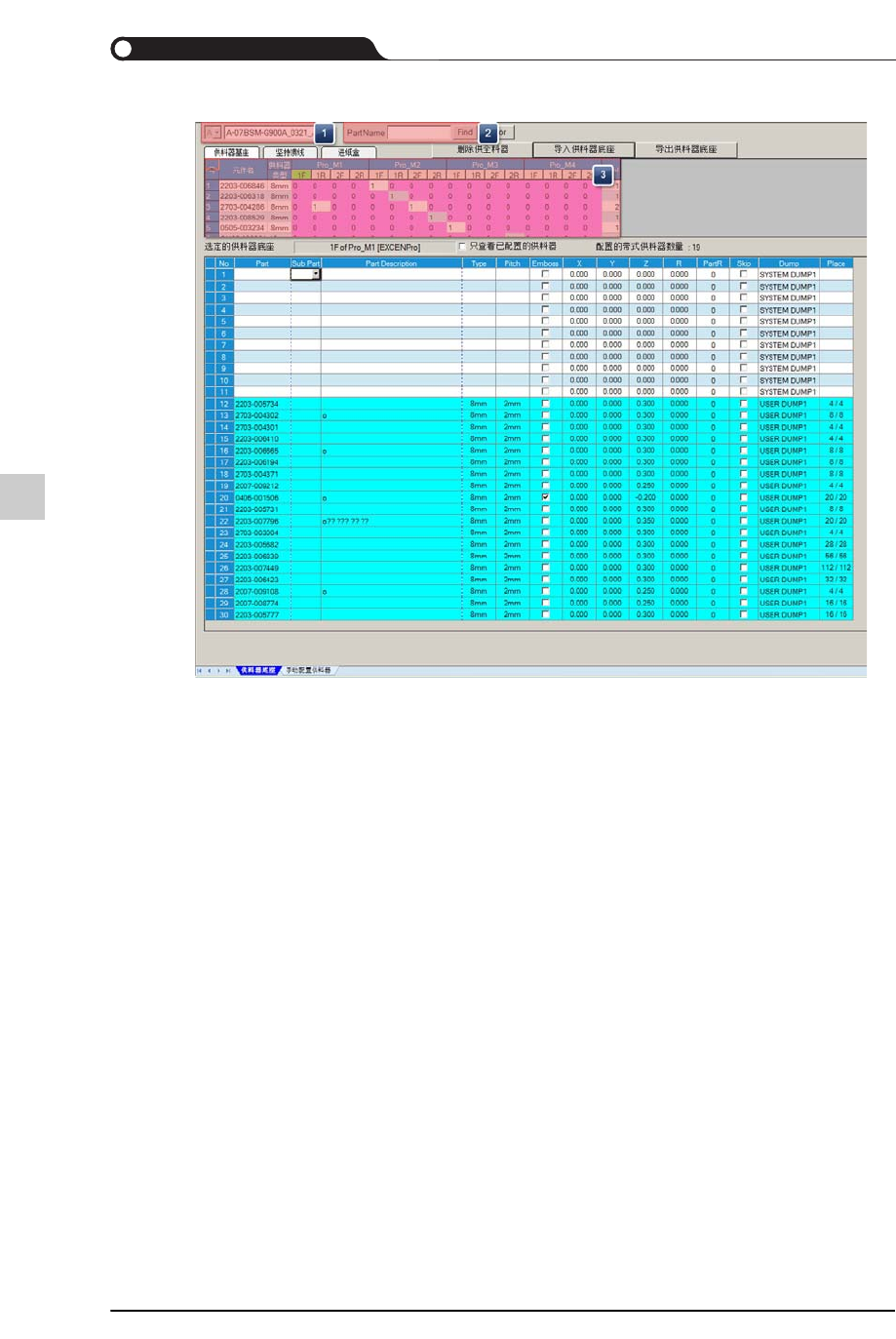

1: ‘
选择
JOB
文件
’
领域
2: ‘
搜索
’
领域
3: ‘
喂料器菜单
’
领域
‘选择JOB文件’领域
选择需要查看“供料器配置”的JOB 文件。
‘搜索’领域
以元件名搜索供料器。
