10-75
登记新元件

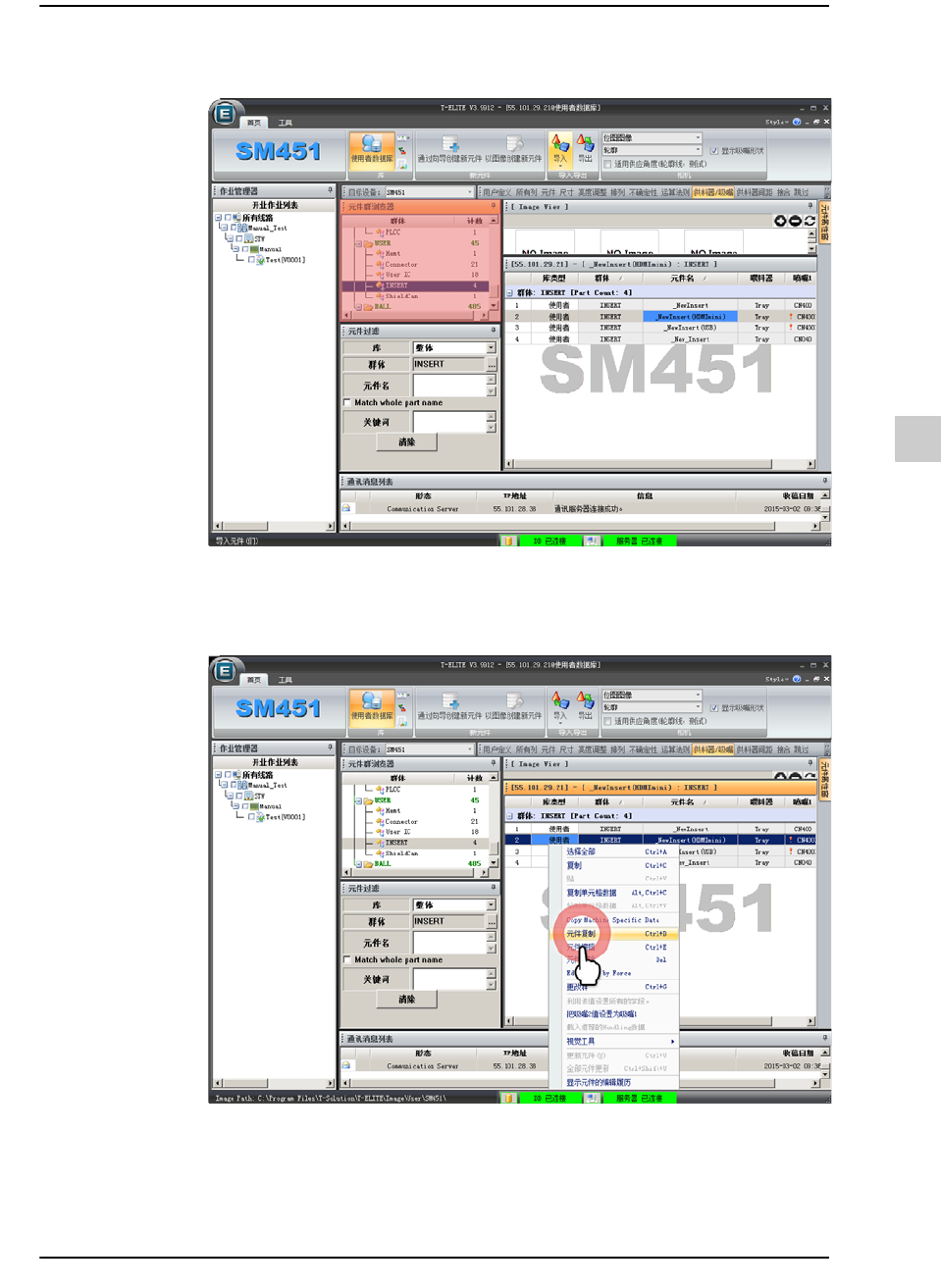

STEP2. 在<元件群浏览器> 领域选择元件群
选择需要登记的元件所在的元件群。各元件根据类型被划分到各元件
群。
STEP3. 选择了规格相似的元件后，单击鼠标右键后选择“元件复制”
把现有数据库里的元件信息加以复制并修改后登记新元件。选择其规格
和待登记元件最相似的元件。
10-76
{TzYG|˅Gn{TzYG|˅Gn

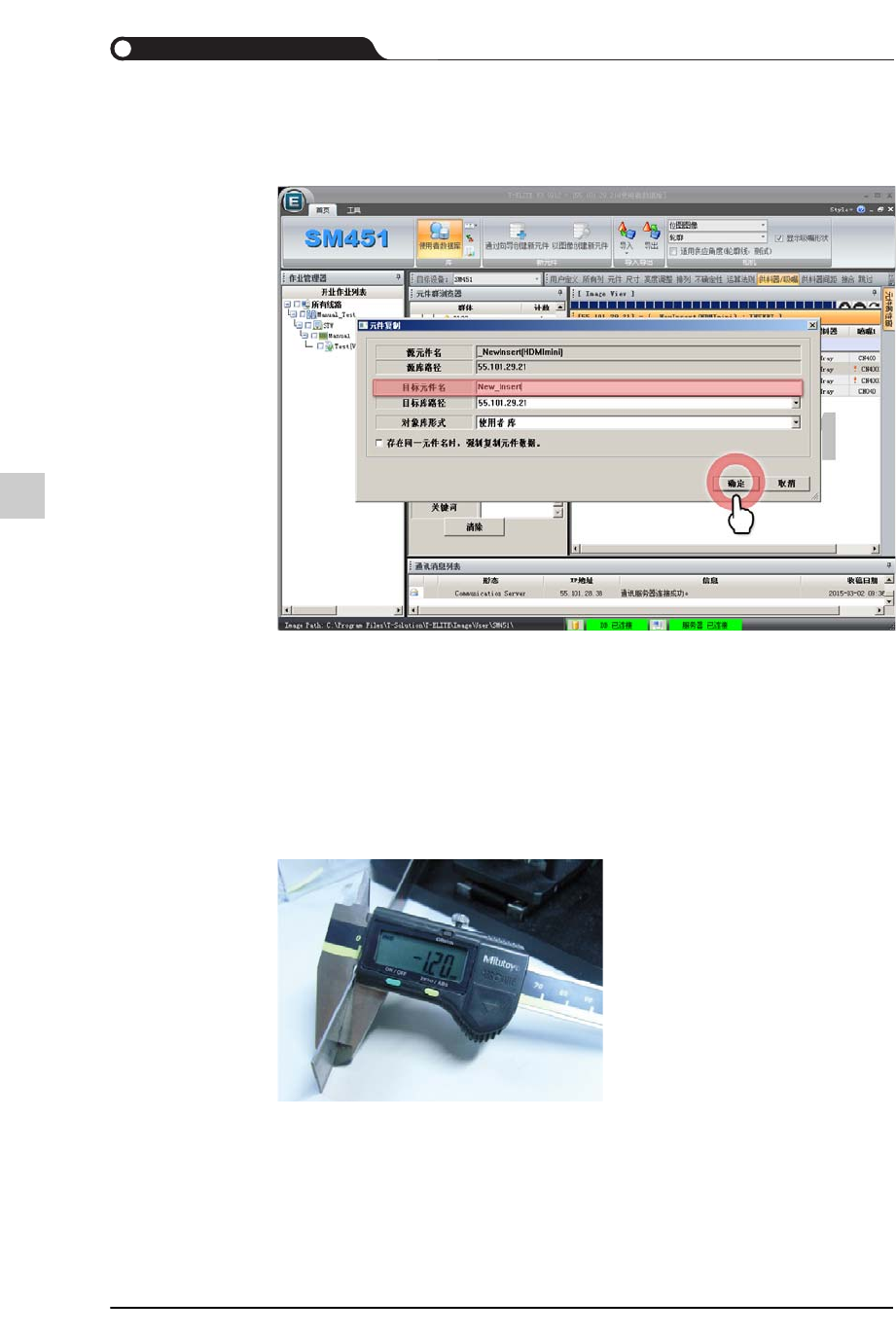

STEP4. 在“元件复制”对话框的<目标元件名>编辑框输入新元件名后，单击<确定
>按钮
元件名不允许重复。
选择 < 存在同一元件名时，强制复制元件数据。 > 复选框时，如果元件
数据库里存在着具备同一名称的元件，就会用新创建的元件信息自动覆
盖现有的元件信息。
输入新元件名后，单击 < 确定 > 按钮时，就会在元件数据库创建新元
件。
STEP5. 利用游标卡尺测量元件的厚度相关参数( 厚度、对准Z高度、Z深度、销长
度)
10-77
登记新元件

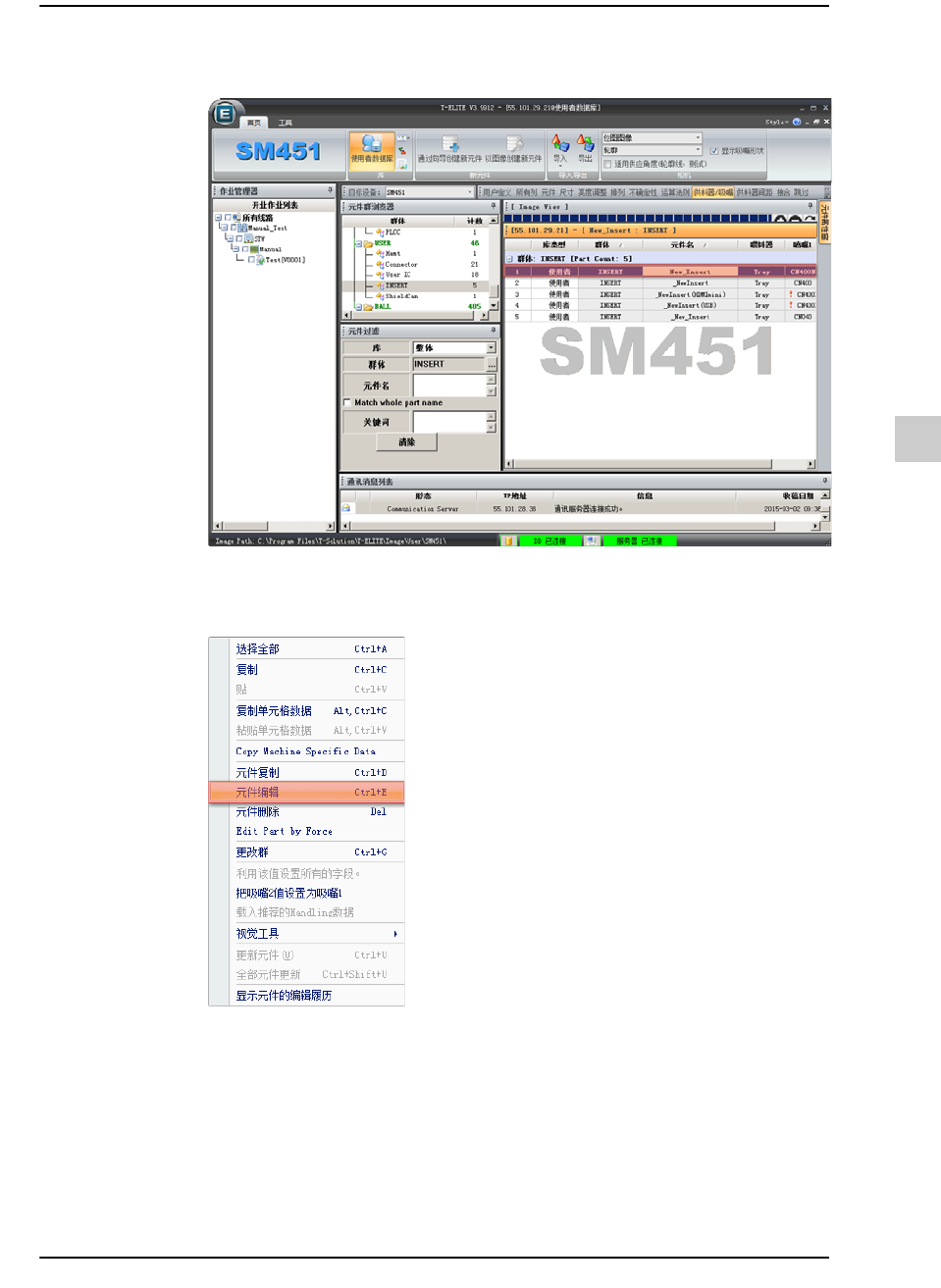

STEP6. 在元件目录双击新创建的元件打开“ 编辑所选定元件”对话框
新创建的元件会添加到元件目录。 双击该新建元件实行 “ 编辑所选定元
件 ” 对话框。
单击鼠标右键后，选择元件编辑也能实行 “ 编辑所选定元件 ” 对话框。
可以在 “ 编辑所选定元件 ” 对话框按照需要登记的元件编辑元件信息。
