13-21
生产

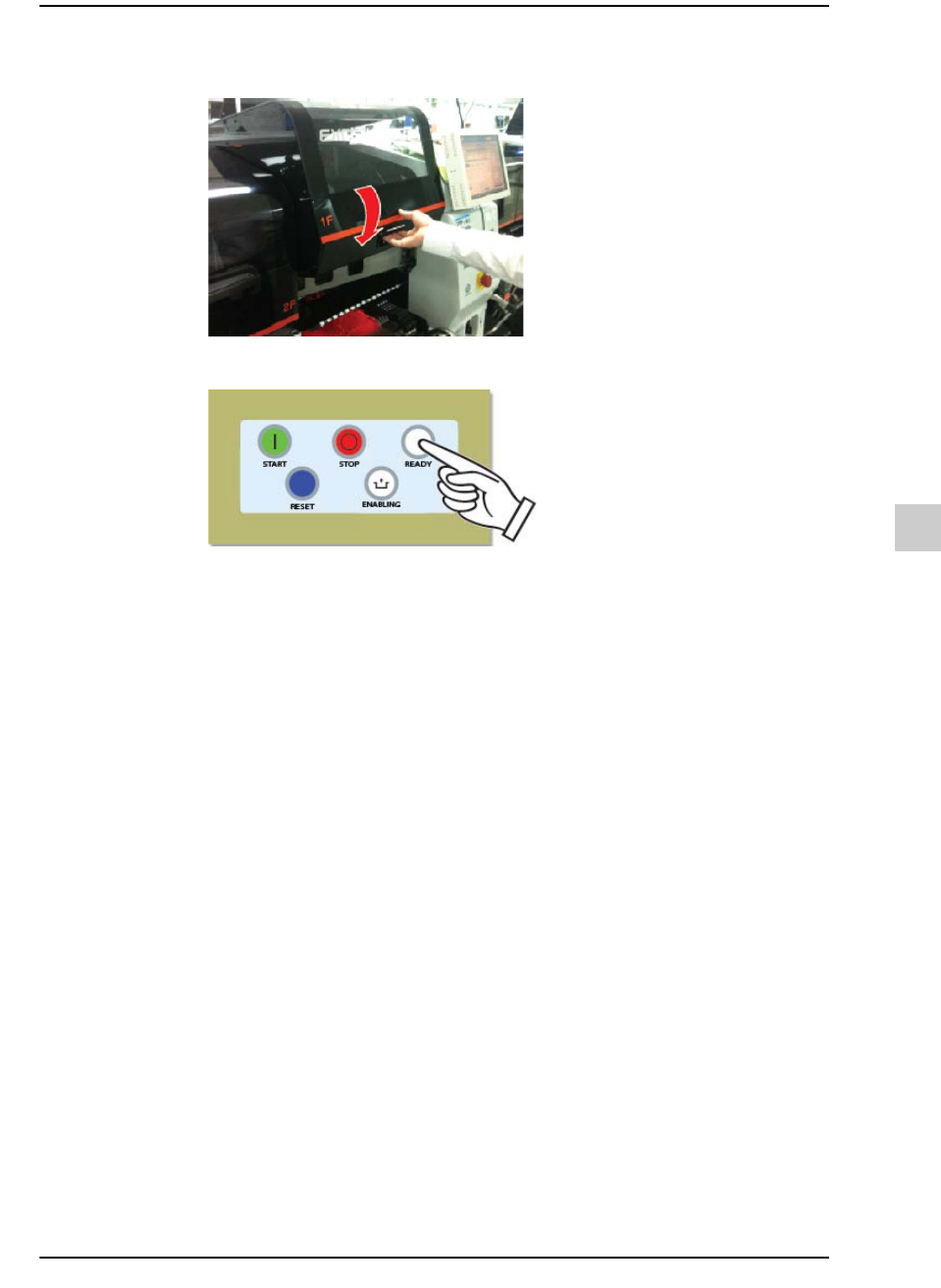

STEP11. 关闭正面/背面安全门(Door)。
STEP12. 按压<READY>按钮
13-22
{TzYG|˅Gn{TzYG|˅Gn
13.4.
确认设备的程序设置
13.4.1.
确认托盘设置
在这里对下列情形进行说明，假设T-ELITE对盘装元件设定了托盘基本信息而使得
该盘装元件具备托盘基本信息后以3 槽(预设) 示教托盘料槽。
在设备的MMI 示教托盘(tray)的料槽的方法如下。
STEP1. 选择‘PCB 编辑’ 菜单后选择‘喂料器’ 子菜单，然后选择‘ 盘式’ 选项卡。
如果在盘装元件设定了托盘基本信息，只要选择该元件就会显示托盘基
本信息。
注意 在安装了盘式供料器的设备上必须重新示教托盘的料槽确认托盘
基本信息并予以修改后，才能把PCB 程序下载到RT。
13-23
生产
STEP2. 利用基准相机在托盘示教下列6 点。
1) 选择1st-1后，单击 按钮让基准相机移动到该位置。
2) 利用Vision 窗的操控功能移动基准相机而让Vision 窗的十字线中心与
1st-1地点一致。
3) 单击 按钮登记当前位置。
4) 按照相同方式对1st-2到3rd-2的其余5 点进行示教。
