T-Solution2_User_Guide(Chi_Ver11.3).pdf - 第421页
10-69 登记新元件 STEP2. 把视觉窗中需要识别元件的部 分指定为领域 STEP3. 编辑形状 ( 针对符合元件影像地创建的 点进行编辑 )
10-68
{TzYG|˅Gn{TzYG|˅Gn
Irregular

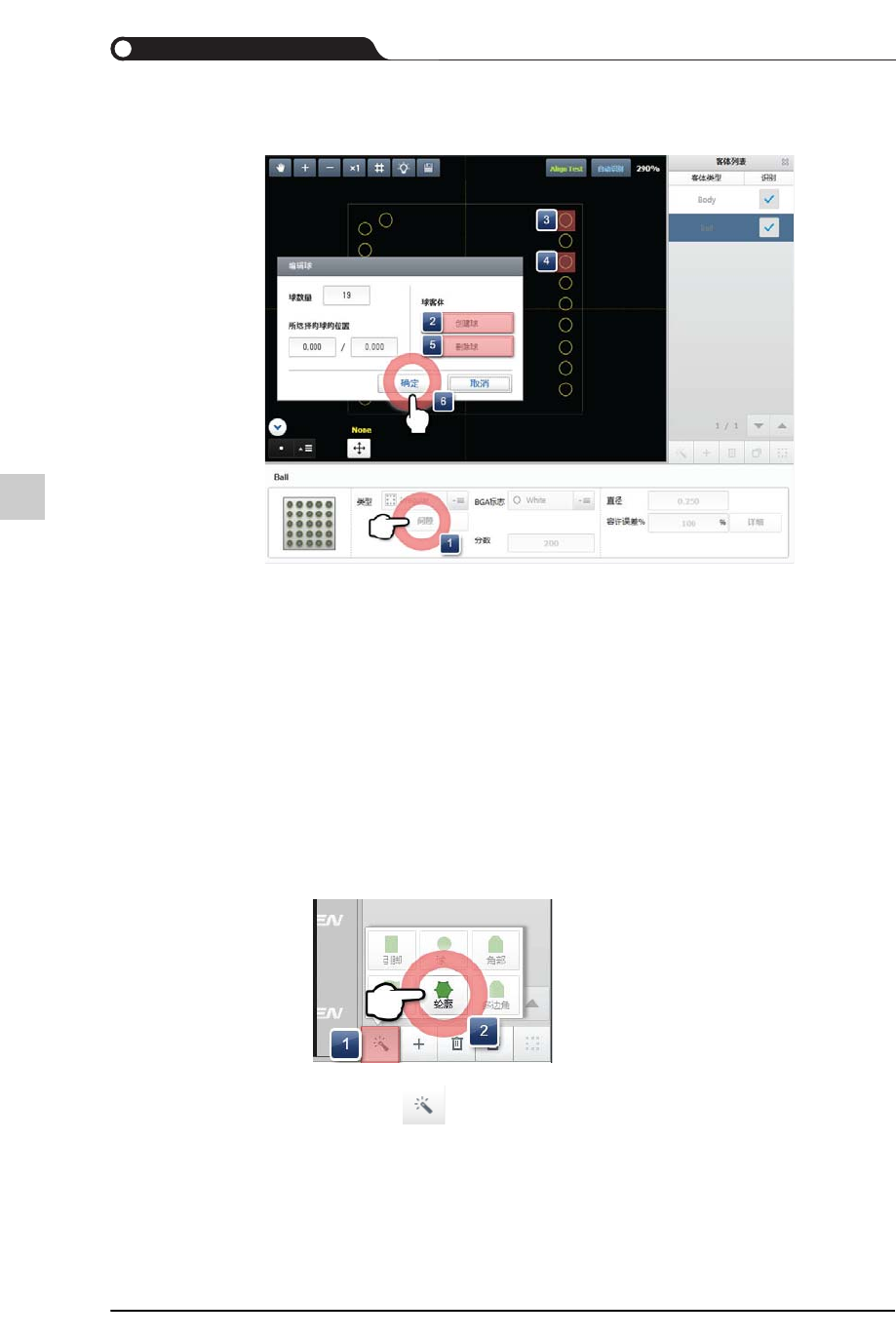

STEP1. 单击 <间隙> 按钮
STEP2. 创建球时，单击<创建球>按钮
STEP3. 在视觉窗上选择需要添加球形状的部分
STEP4. 需要删除球时，在视觉窗上选择需要删除的球
STEP5. 单击< 删除球>按钮
STEP6. 完成了球编辑作业后，单击<确定>按钮
Odd Form元件(Contour)的手动登记方法
STEP1. 选择“轮廓线”
1) 单击 < > 按钮
2) 选择相当于该元件的客体
10-69
登记新元件

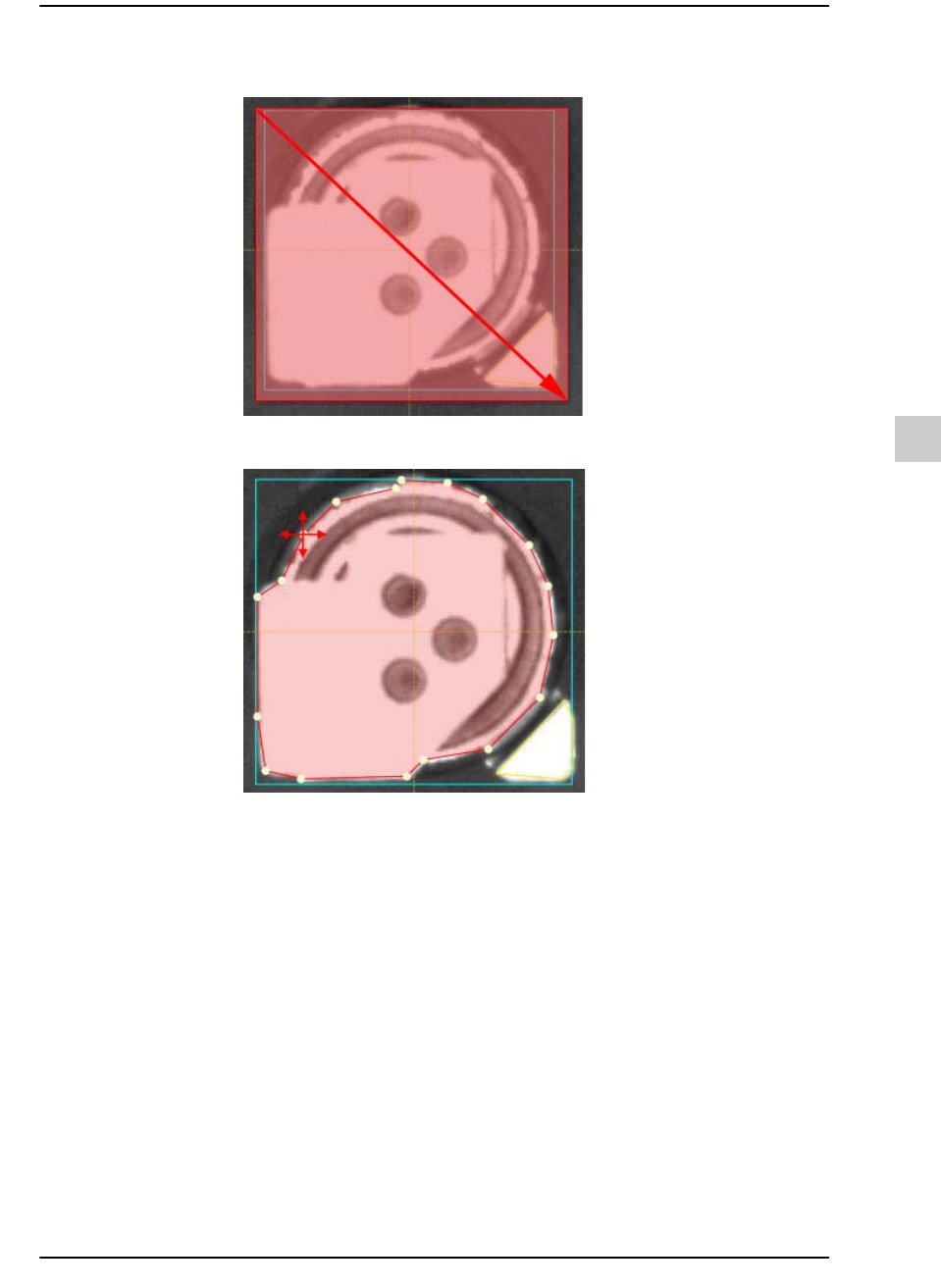

STEP2. 把视觉窗中需要识别元件的部分指定为领域
STEP3. 编辑形状(针对符合元件影像地创建的点进行编辑)
10-70
{TzYG|˅Gn{TzYG|˅Gn
10.5.8.
设置Basic Tray Info.

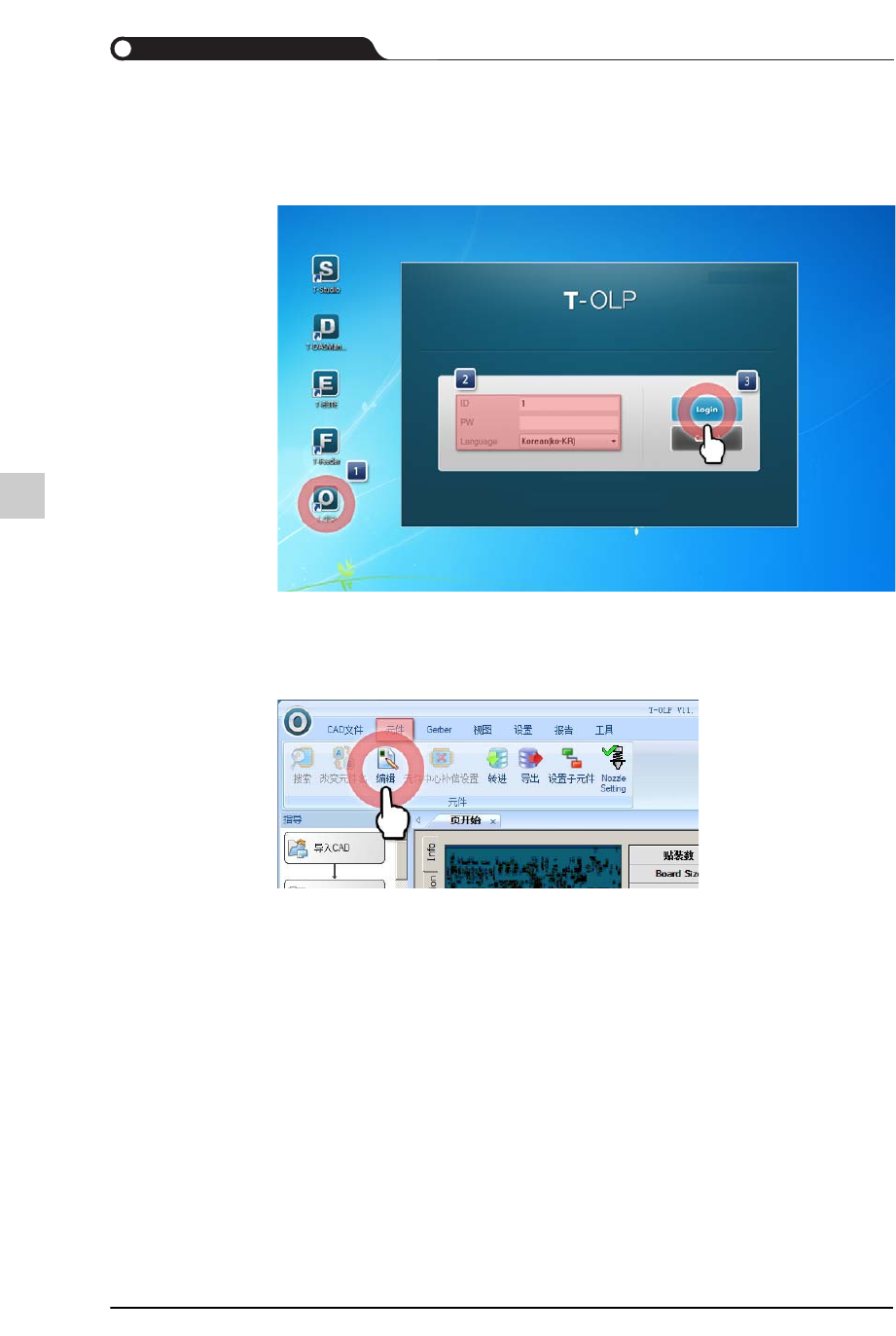

STEP1. 实行T-OLP
输入账号与密码，选择需要使用的屏幕语言 0( 中文 [zh-CN]) 后，单击
<Login> 按钮
STEP2. 选择“ 元件”菜单后，单击< 编辑>按钮
