9-59 创建型号数据 STEP3. 选择 “Gerber” 菜后，单击 < 位置检验 > 按钮 STEP4. 单击按钮开始验证贴装点

9-58

{TzYG|˅Gn{TzYG|˅Gn

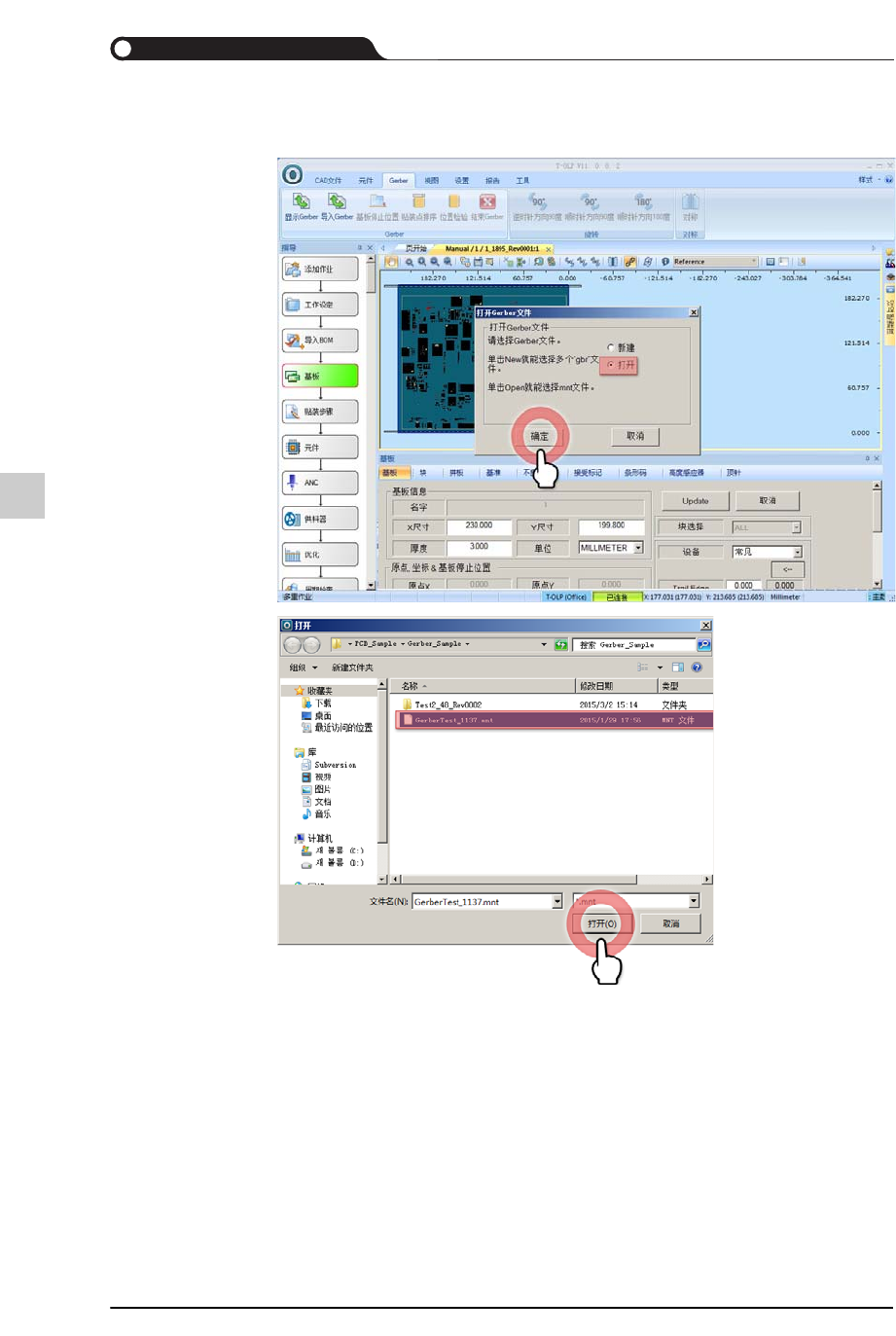

STEP2. 选择打开，单击确定后，选择Gerber 文件，然后单击打开

9-59

创建型号数据

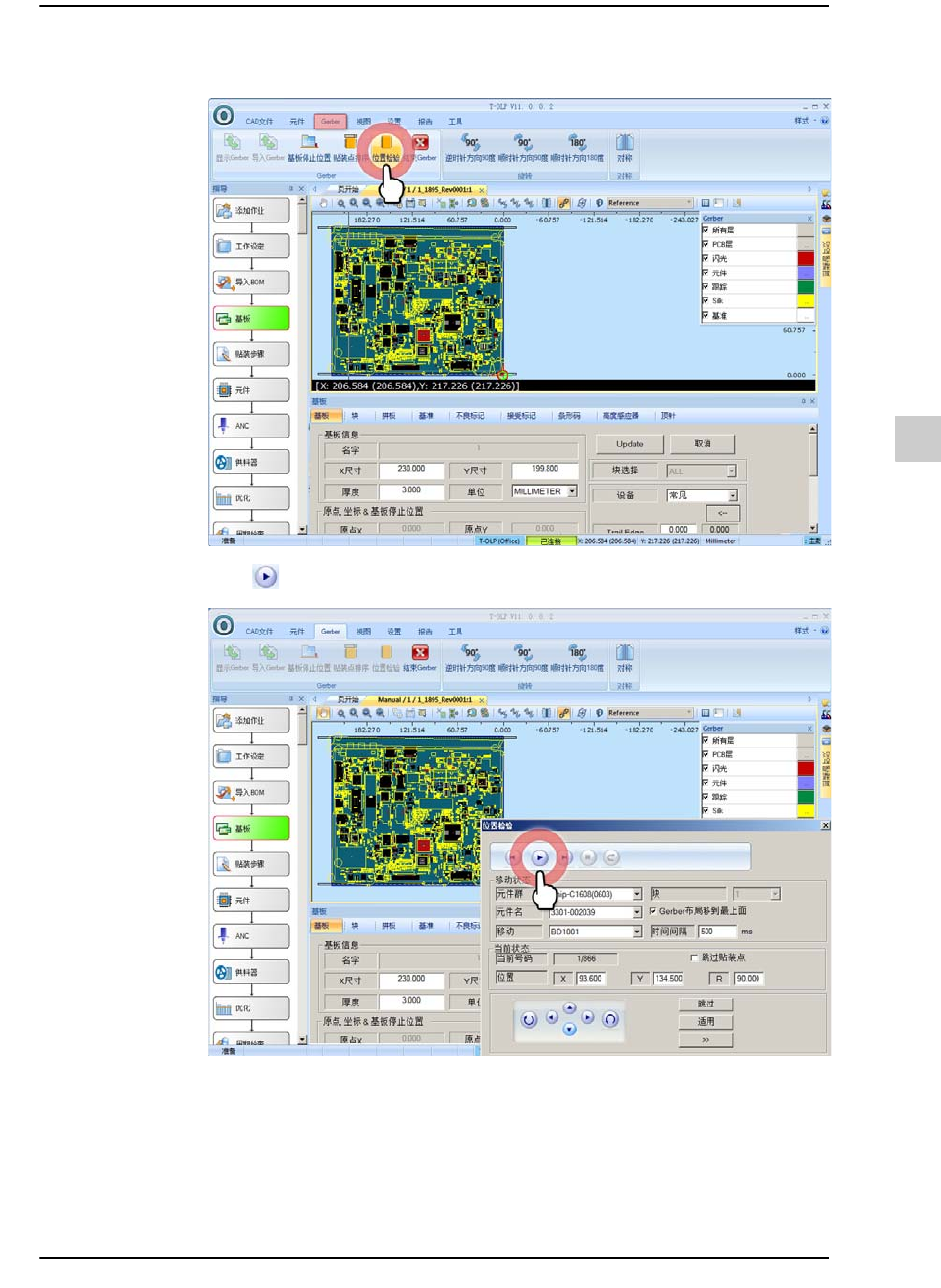

STEP3. 选择“Gerber” 菜后，单击<位置检验> 按钮

STEP4. 单击按钮开始验证贴装点

9-60

{TzYG|˅Gn{TzYG|˅Gn

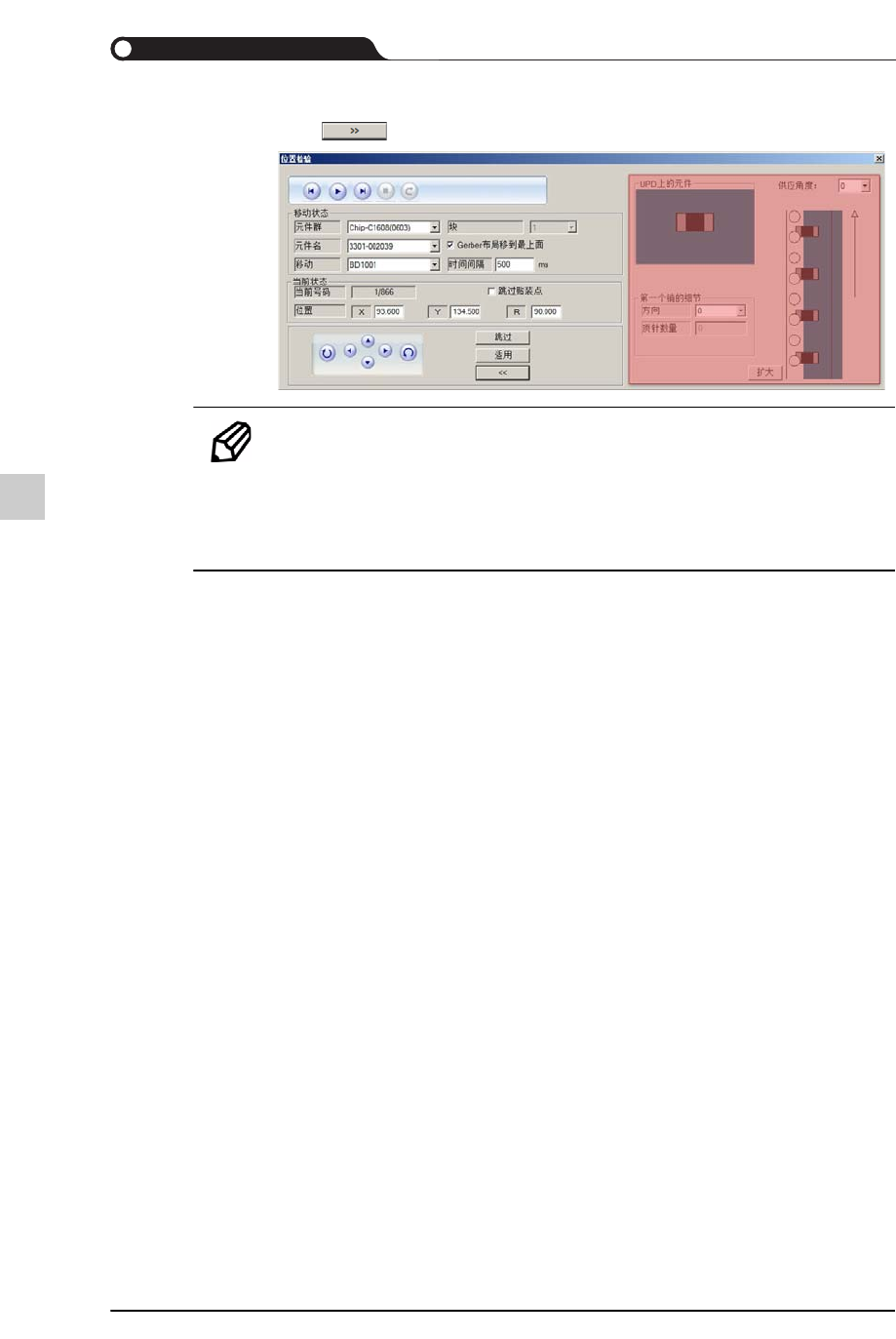

单击按钮时将出现下列菜单。

备注如果是新元件则不适用R Rule，因此必须以验证贴装点的方式来

检查该元件的贴装角度。

如果没有Gerber 文件，必须通过产品试制确认新元件的贴装角

度。
