6-9 初始设置 登记 'Manu al Test' 上使用的丝 印机 (SMP4 00S) 与贴片机 (EXCEN) 。 STEP5. 输入了需要登记的丝印机的信息 后， 单击 < 确定 > 按钮。 将在设备目录上增加所登记的丝 印机。 < 设备类型 > 组合框 选择需要添加的设备类型 。 < 设备名 > 编辑 框 输入选定设备的名字。 ( 不能和已经 登记的设备名字重复…
6-8
{TzYG|˅Gn{TzYG|˅Gn
将登记生产线并且在 < 生产线信息 > 项目显示所输入的信息。
<生产线名>标题框
所登记的生产线的名字
<基板方向>标题框
基板的行进方向

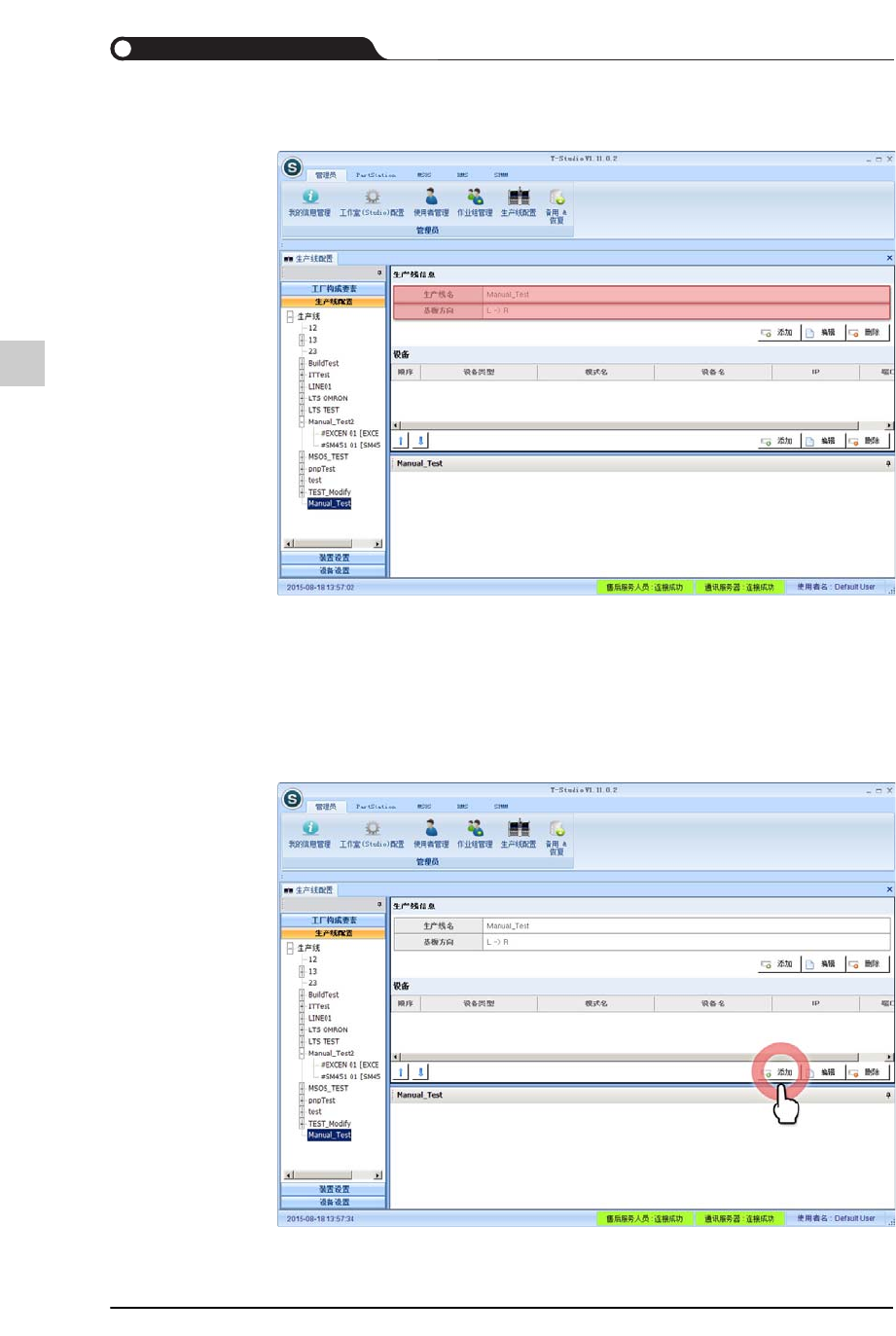

STEP4. 在设备项目(Item)单击<添加> 按钮
6-9
初始设置
登记 'Manual Test' 上使用的丝印机 (SMP400S) 与贴片机 (EXCEN)。

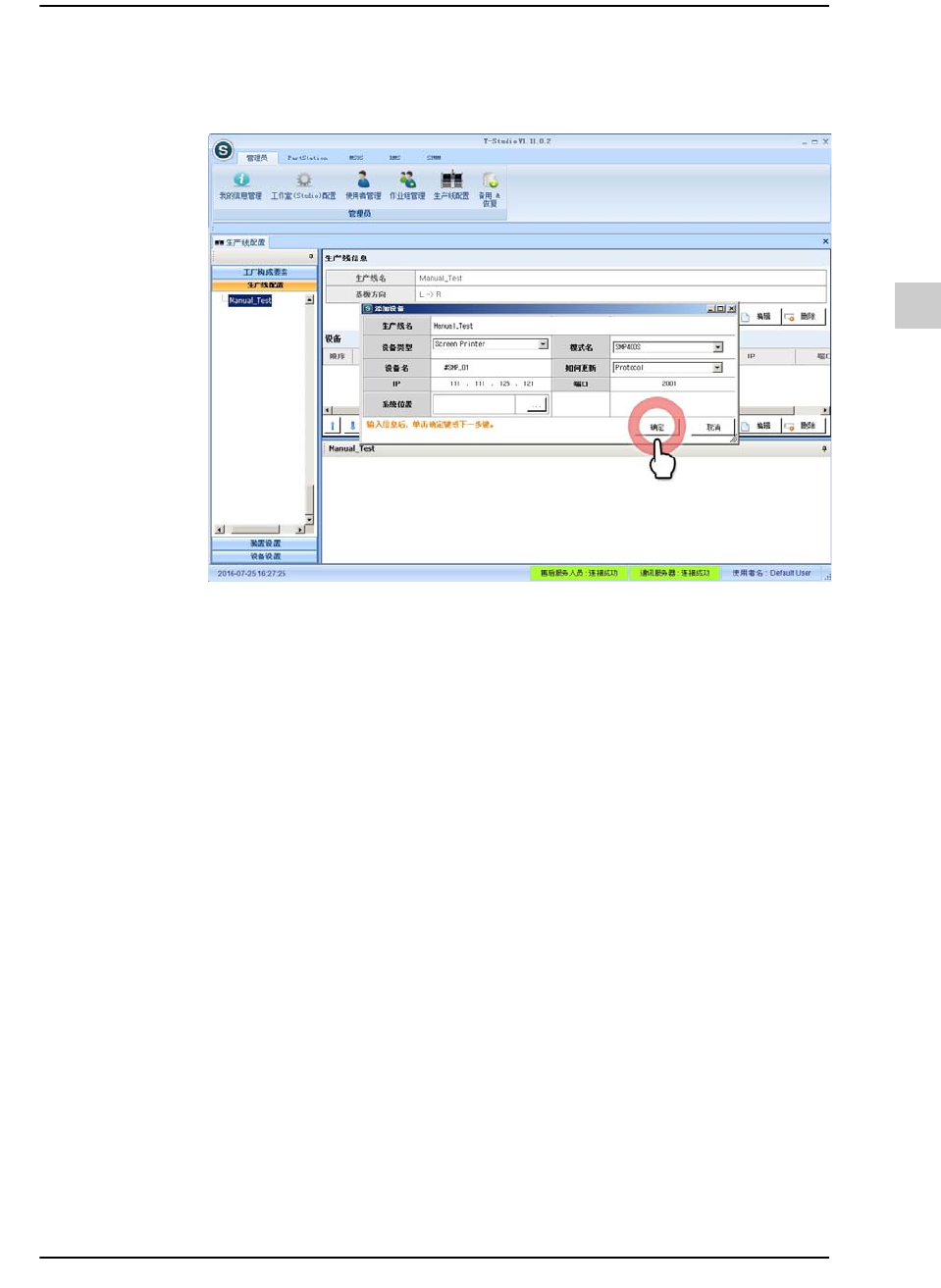

STEP5. 输入了需要登记的丝印机的信息后，单击 < 确定>按钮。
将在设备目录上增加所登记的丝印机。
<设备类型>组合框
选择需要添加的设备类型 。
<设备名>编辑框
输入选定设备的名字。(不能和已经登记的设备名字重复)
<IP>编辑框
输入选定设备的IP。该编辑框只有在<如何更新>组合框选择了
“Protocol”时才会激活。
<系统位置>编辑框
输入保存着现有设备系统文件的路径或者单击右边的<...>按钮后指
定路径。
该编辑框只有在<如何更新>组合框选择了“Shared Files”时才会激
活。
<模式名>组合框
选择需要添加的设备的型号名。( 可以在<设备设置>选项卡修改、添
加、删除)
<如何更新>组合框
选择拟登记的设备的系统文件更新方法。
6-10
{TzYG|˅Gn{TzYG|˅Gn
Default Data
以T-Solution所提供的的基本系统文件更新拟登记的设备的系统
文件时选择。
Protocol
以设备的MMI 与T-Studio 进行通信后收到的实际设备的系统文件
更新拟登记的设备的系统文件时选择。
Shared Files
以保存在特定文件夹的系统文件更新拟登记的设备的系统文件时
选择。
<端口>编辑框
输入选定设备的端口。该编辑框只有在< 如何更新>组合框选择了
“Protocol”时才会激活。

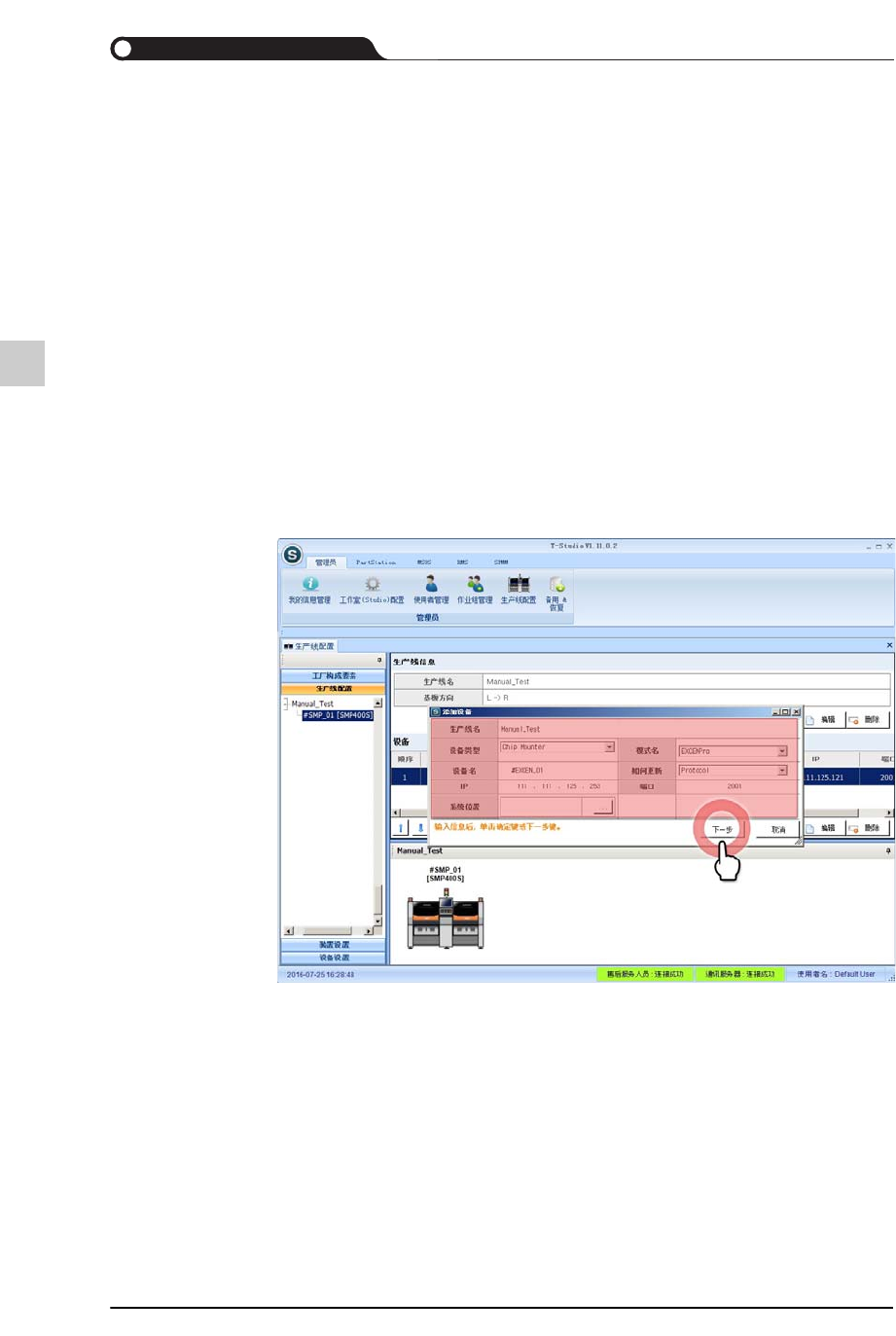

STEP6. 输入需要登记的贴片机信息后，单击<下一步>按钮
