11-60
{TzYG|˅Gn{TzYG|˅Gn

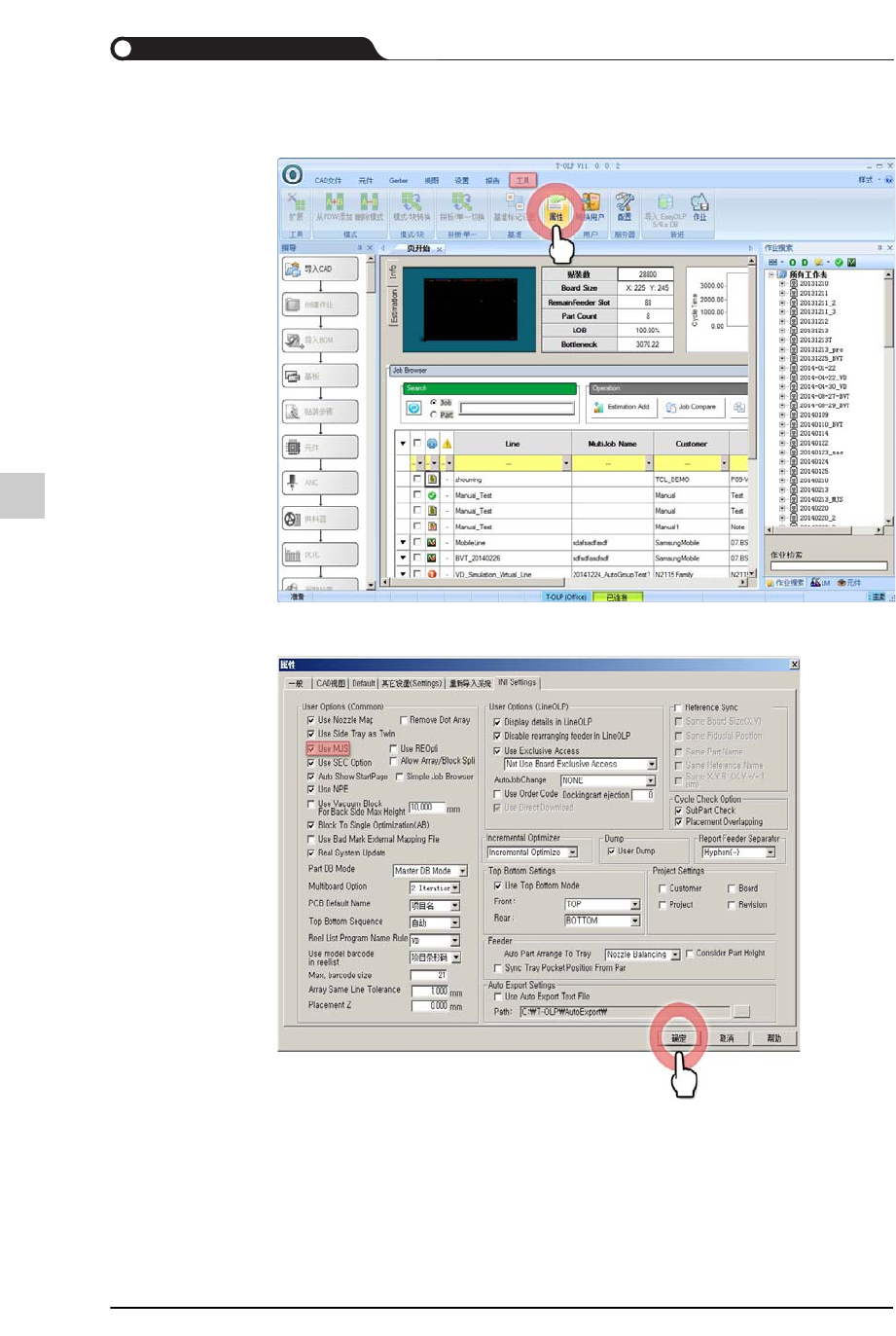

STEP2. 选择“ 工具”菜单后，单击< 属性>按钮
STEP3. 选择“INI Settings”选项卡后，选择“Use MJS”，然后单击<确定>按钮
11-61
优化PCB程序

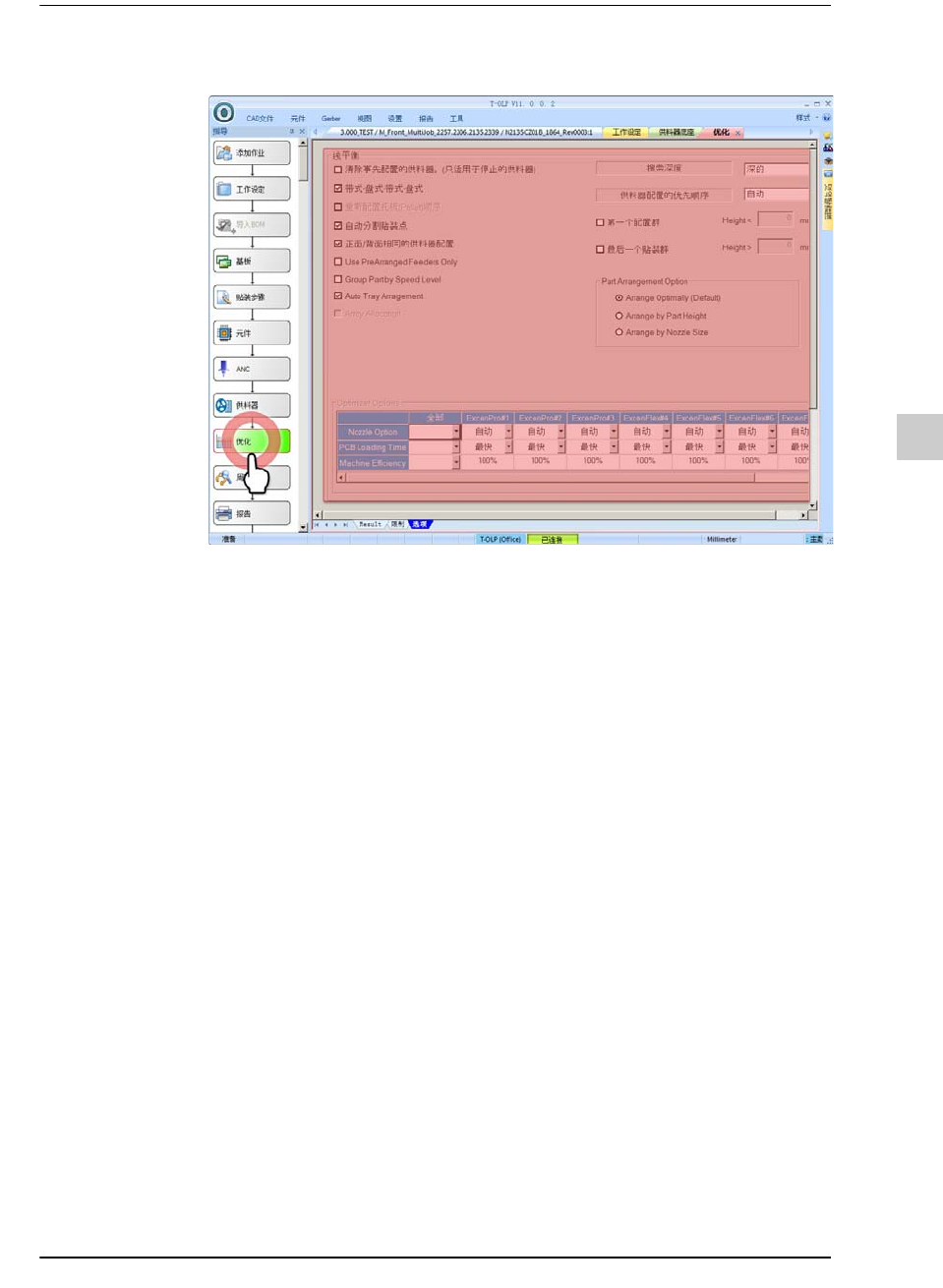

STEP4. 单击< 优化>按钮后选择“选项”选项卡，然后如下图所示地设置选项
<带式-盘式-带式 - 盘式>复选框
<自动分割贴装点>复选框
<正面/背面相同的供料器配置>复选框
<Auto Tray Arragement>复选框
<优化>领域
<元件配置选项>领域
详细内容，在 WEB 手册，请参阅 “
选项
”。
(WEB 手册路径 : T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手 >
优化 > 选项 )
11-62
{TzYG|˅Gn{TzYG|˅Gn

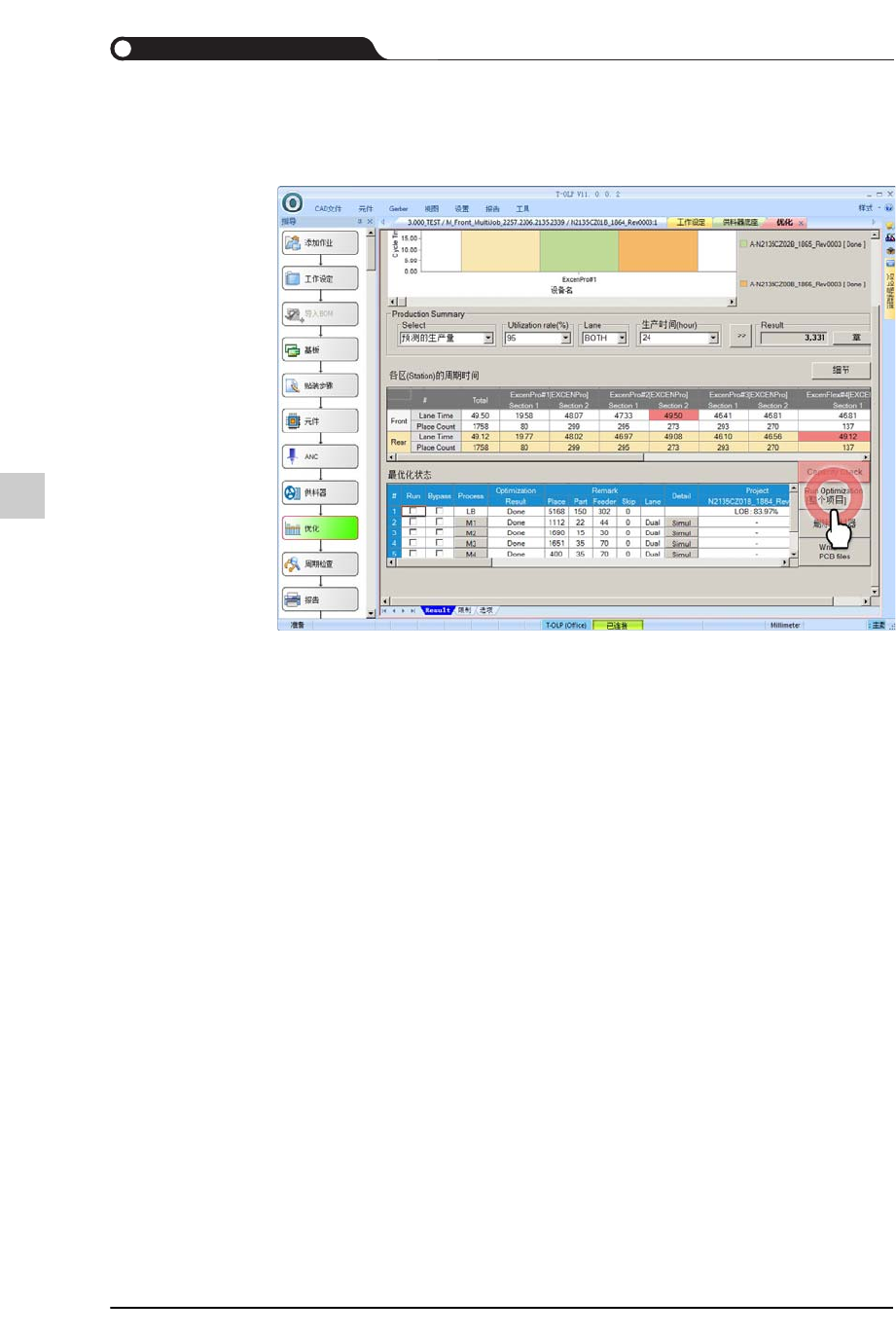

STEP5. 选择“Result”选项卡，单击<Capacity Check>按钮后，单击<Run
Optimization> 按钮
