10-41 登记新元件 STEP17. 修改已创建的元件形状的尺寸 STEP18. 识别测试 1) 单击 <Align T est> 按钮 2) 查看结果

10-40

{TzYG|˅Gn{TzYG|˅Gn

STEP15. 如果自动识别结果为Fail，则局部自动识别

1) 单击 < > 按钮

2) 选择相当于该元件的客体

STEP16. 在视觉窗设置元件的识别领域

10-41

登记新元件

STEP17. 修改已创建的元件形状的尺寸

STEP18. 识别测试

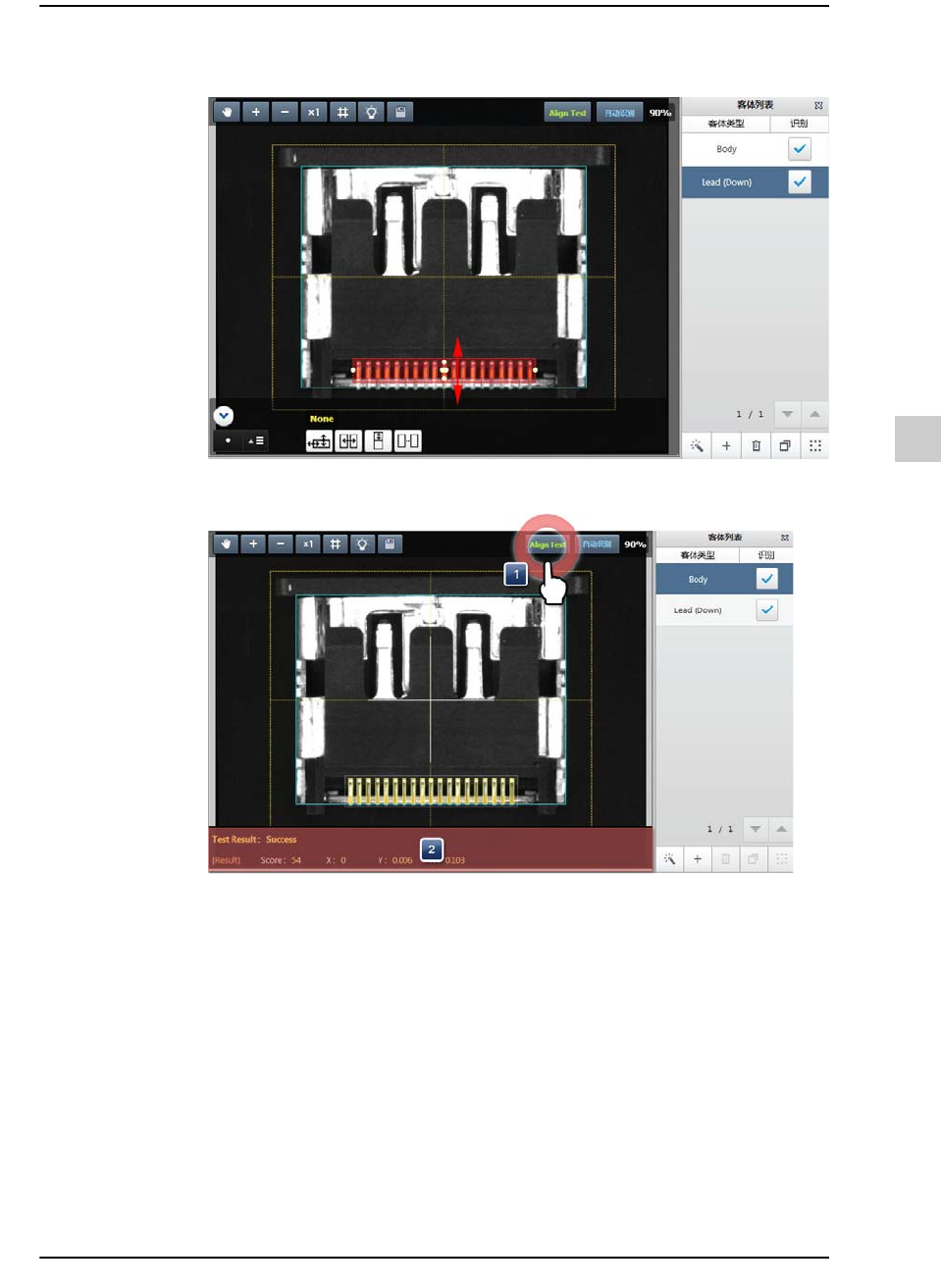

1) 单击<Align Test>按钮

2) 查看结果

10-42

{TzYG|˅Gn{TzYG|˅Gn

STEP19. 导入推荐参数

1) 单击<> 按钮

2) 选择需要导入的推荐参数后单击< 确定> 按钮

STEP20. 在“识别选项”菜单设定有关识别的选项

1) 根据需要而设置识别选项
