9-63
创建型号数据
查找元件
搜索贴装到基板的元件时，将显示在CAD视图上。
贴装点旋转
根据所选择的基准让所选元件的贴装点旋转。
“基板信息” 领域
显示目前打开的JOB文件的基板编辑信息
“基板”选项卡
设置PCB的尺寸、贴装原点、基板停止位置等。
“块 ”选项卡
混流生产时，针对多PCB设置基板信息。
“拼板”选项卡
针对拼板PCB设置补偿值
“基准”选项卡
设置基板的基准标记。
“不良标记”选项卡
针对拼板PCB设置不良标记。
“允可标记”选项卡
针对拼板PCB设置允可标记。
“条形码”选项卡
为了使用2D 条形码而进行设置。
“高度感应器”选项卡
为了使用高度感应器而进行设置。
“顶针”选项卡
为了在改变机型时把顶针自动配置到BUT 而设置顶针位置。
详细内容，在WEB手册，请参阅“
基板
”
(WEB手册路径: T-Solution2 > 查看菜单 > Office T-OLP > 程序创建助手 > 基板)
9.7.2.
查看基板数据
导入了CAD 文件后，需要检查所导入的基板数据上是否有错误。
各项需要确认的事项如下。
基板
9-64
{TzYG|˅Gn{TzYG|˅Gn
尺寸 / 厚度
测量实际PCB的大小与厚度后验证所输入的数据
坐标系 / 基板停止
1: Board
群
设置坐标系与基板停止位置以便在CAD视图中让所有贴装点全部位于基板
领域内
Model / 基准
参考实物PCB后检查基准标记的形状与位置
拼板
如果是拼板PCB，则确认下列两项
拼板偏移量
圈选<Extend>复选框
基准 / 不良标记
设置标记位置、搜索领域及极性
高度感应器 / 顶针
查看实际PCB测量PCB 上部面的高度或者设置顶针的大略安装位置
9-65
创建型号数据
9.8.

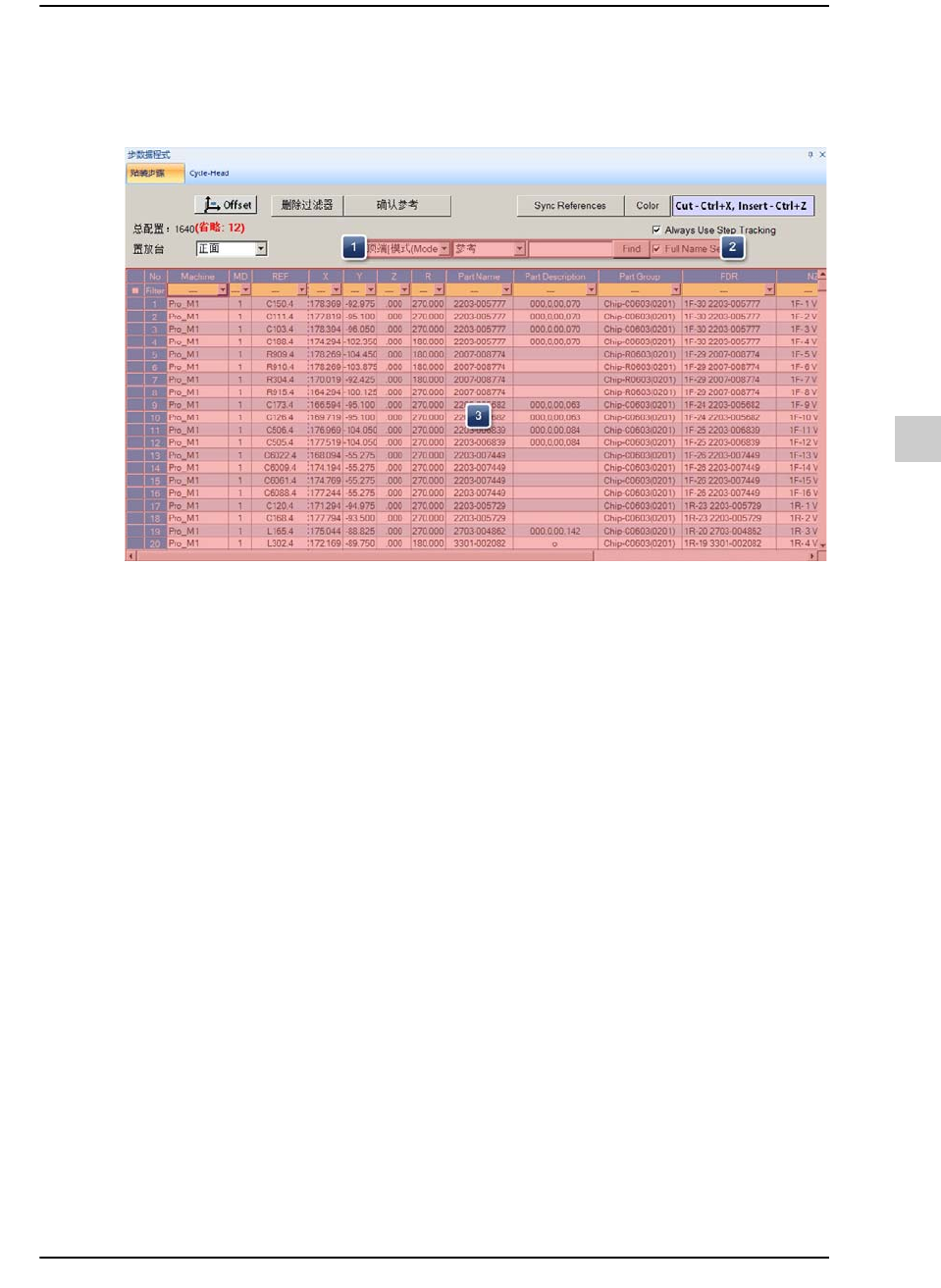

编辑贴装点数据
可以查看贴装数据并且把点移动/ 添加/ 删除/ 编辑。
1:
模式类型
2: “Find”
领域
3:
贴装点目录
4: Cycle-Head
“模式类型” 领域
<置放台>组合框
可以选择正面、背面区(station)。
模式类型
可以选择需要编辑贴装点数据的型号。该功能只会在混流生产的PCB 上激
活。
“Find”领域
可以利用参考或元件名搜索贴装点。
