T-Solution2_User_Guide(Chi_Ver11.3).pdf - 第495页

11-55 优化 PCB 程序 STEP2. 选择 JOB 文件后单击鼠标右键，然后在弹出的菜单选择 “Open” STEP3. 选择具有拟添加的型号信息的 JOB 文件并单击鼠标右键后，在弹出式菜单选择 “Link with curr ent Open ed Job”  选择 “ 作业搜索 ” 选项卡  选择需要添加的 JOB 文件后单击鼠标右键  在弹出的菜单选择 “ 连接到当前打开的作业 ”

11-54

{TzYG|˅Gn{TzYG|˅Gn

11.5.

生成多程序

11.5.1.

生成多程序

一个JOB 文件程序具备了针对复数个生产型号的贴装信息时称为“多程序” 或“多作

业”。

如果是互相相似的生产型号，可以相同地适用各生产型号的供料器配置后制成一个

JOB文件程序并将其优化。

多程序可以具备共享同一供料器配置的一个以上的供料器配置群。

生成多程序的方法如下。

STEP1. 实行T-OLP

输入账号与密码，选择需要使用的屏幕语言 ( 中文 [zh-CN]) 后，单击

<Login> 按钮

11-55

优化PCB程序

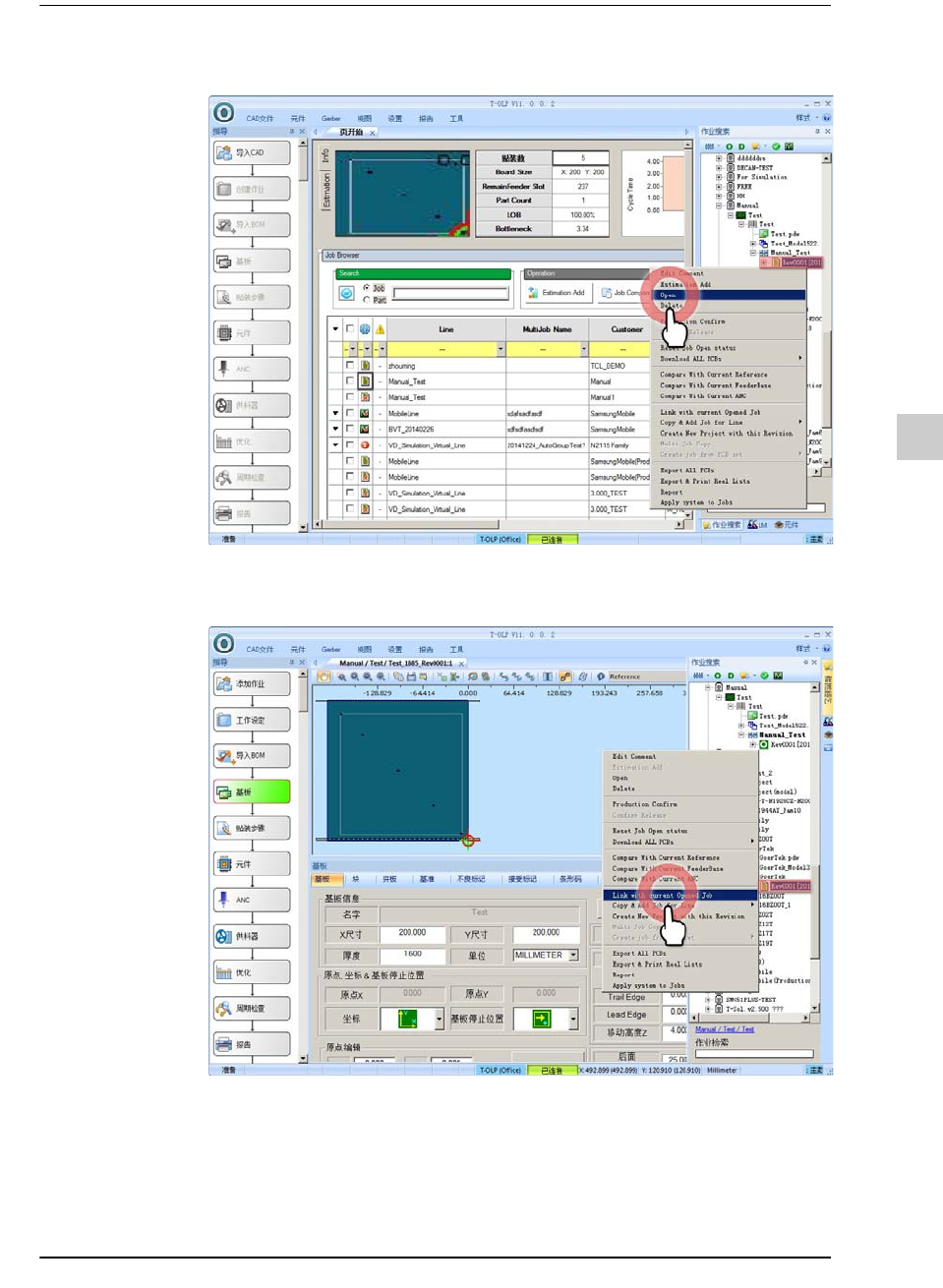

STEP2. 选择JOB 文件后单击鼠标右键，然后在弹出的菜单选择“Open”

STEP3. 选择具有拟添加的型号信息的JOB 文件并单击鼠标右键后，在弹出式菜单

选择“Link with current Opened Job”

 选择“作业搜索”选项卡

 选择需要添加的JOB文件后单击鼠标右键

 在弹出的菜单选择“连接到当前打开的作业”

11-56

{TzYG|˅Gn{TzYG|˅Gn

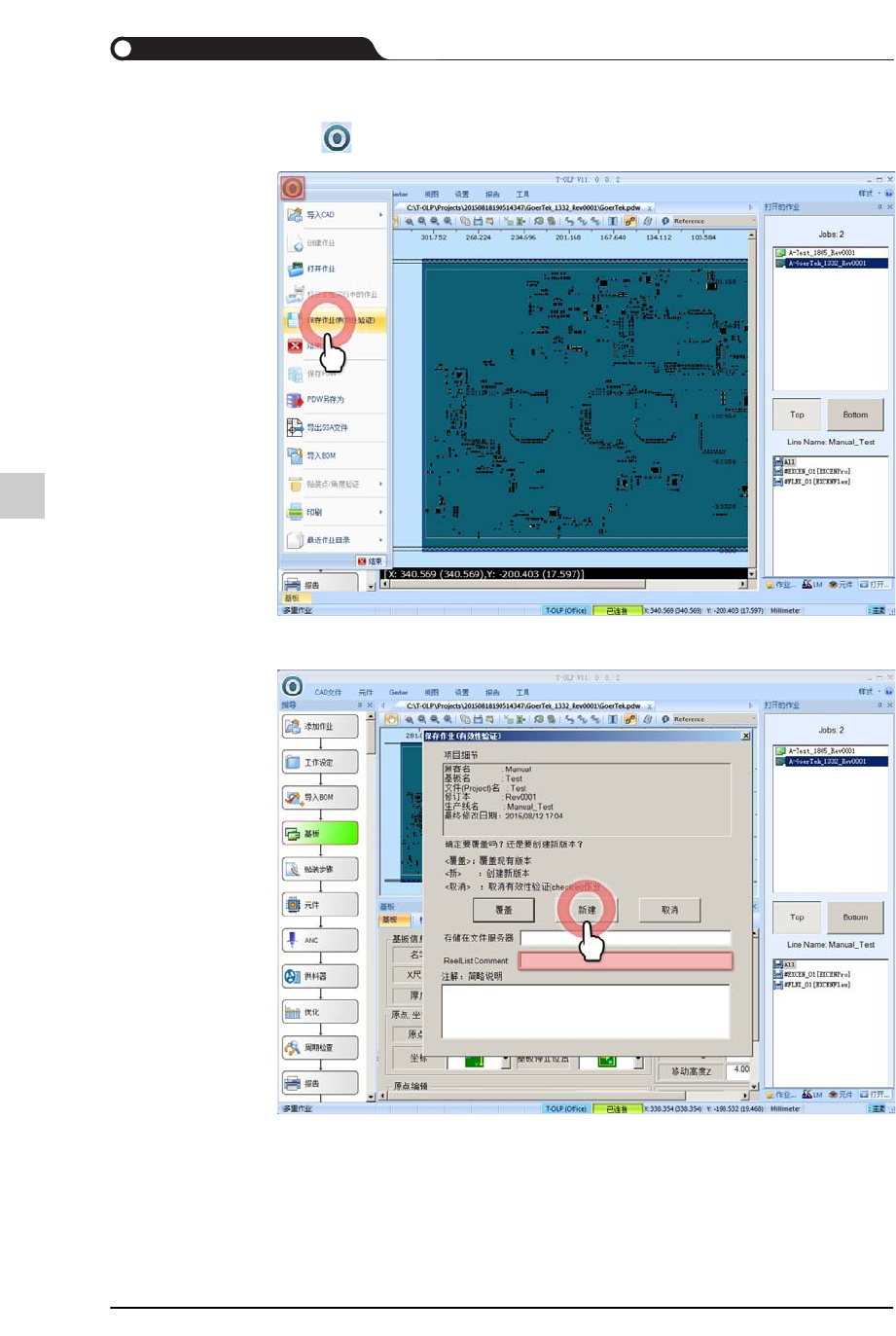

STEP4. 单击按钮后，单击<保存作业(有效性验证)>按钮保存JOB文件

STEP5. 输入项目名后，单击<新建 >按钮保存成新JOB 文件
