生产

13.3.3.

Backup Table配置

虽然大部分的设备以手动方式把顶针配置到BackUp Table 上，但具备自动顶针功能

的设备则把顶针自动配置到BackUp Table 上。

13.3.3.1.

顶针位置的设置进程

13.3.3.2.

Backup Pin设置(自动)

利用自动顶针功能自动配置顶针的过程如下。

13-14

{TzYG|˅Gn{TzYG|˅Gn

STEP1. 选择“PCB编辑”菜单。

STEP2. 选择“ 基板”子菜单。

13-15

生产

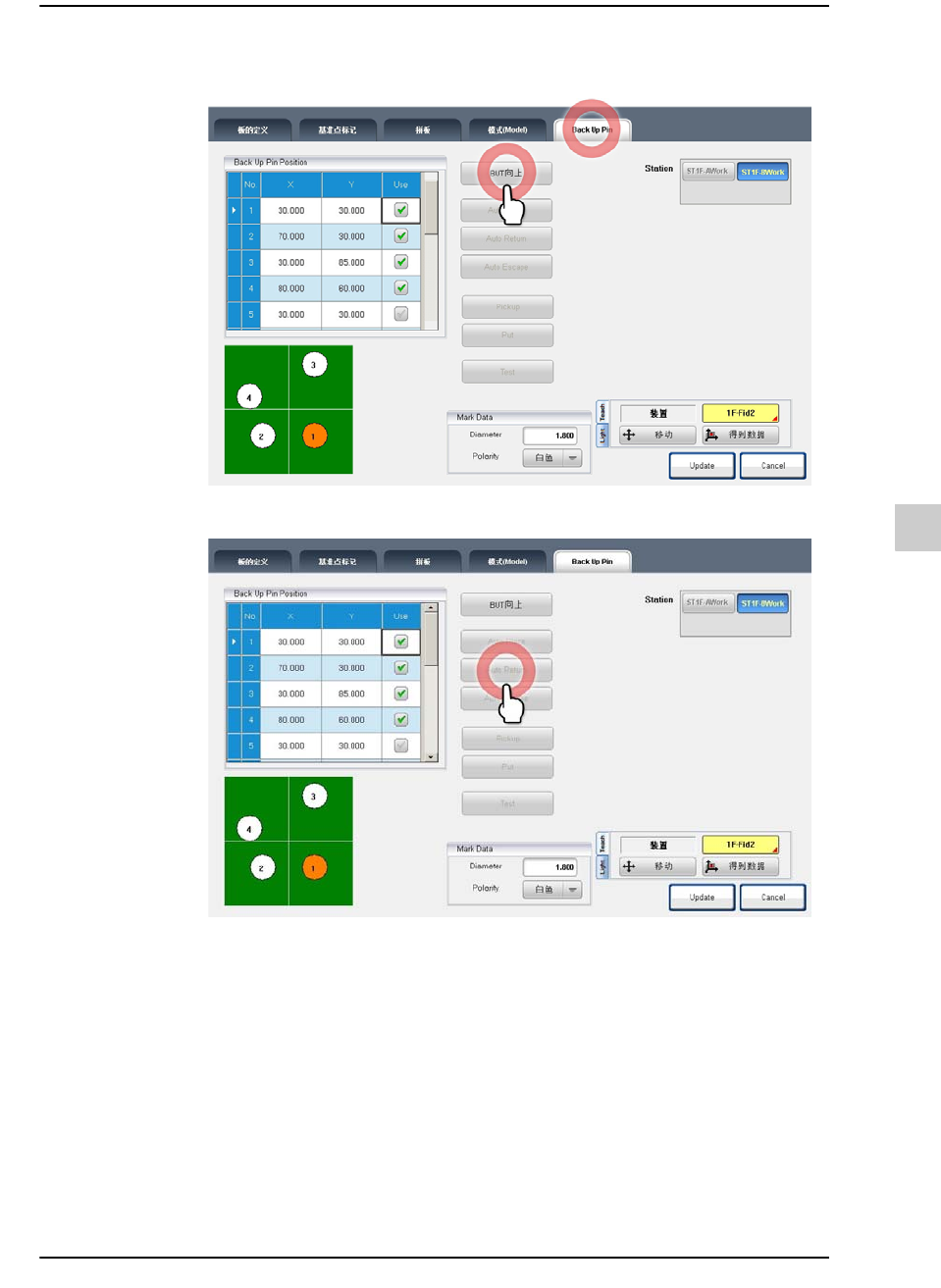

STEP3. 选择“Backup Pin”选项卡后按压<BUT Up>按钮

STEP4. 按压< 自动贴装> 按钮把顶针配置到指定位置

STEP5. 把PCB投入输送机

如果是双面 PCB，请使用下部面上贴装了元件的 PCB。

STEP6. 确认PCB与顶针互相抵接的位置

STEP7. 如果顶针位置错误，则以手动方式改变顶针位置

如果是单面 PCB，则可以省略该过程。

STEP8. 从输送机搬出PCB
