9-14

{TzYG|˅Gn{TzYG|˅Gn

 删除列

删除列

 按升序排序

按升序排序

 按降序排序

按降序排序

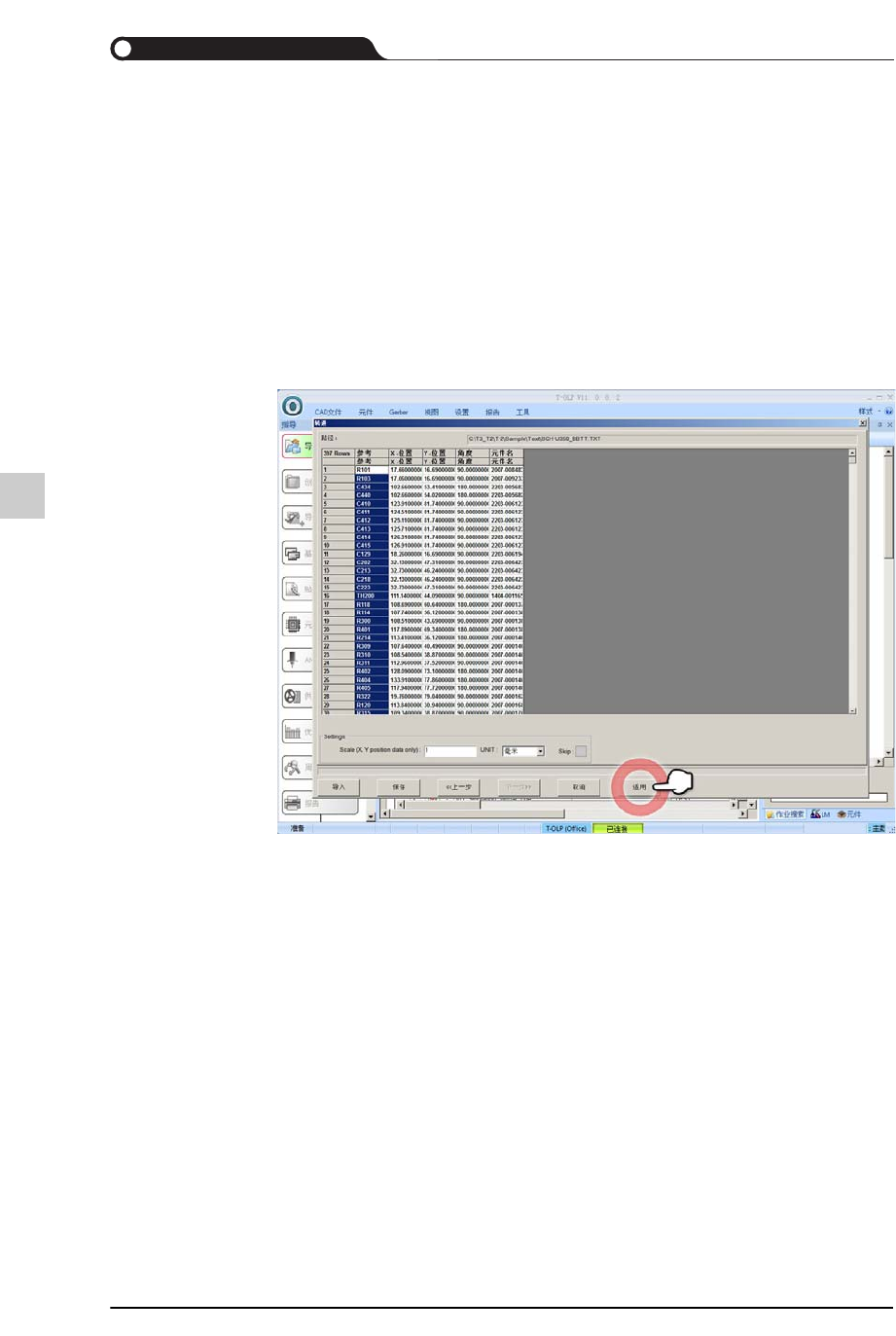

STEP6. 在<Scale (X, Y position data only):> 编辑框和<UNIT:>组合框输入数值后，

单击<Skip>项设定颜色，然后单击< 适用> 按钮

创建 JOB 文件时，需要设定项目名、基板名并指定生产线。

 <Scale (X, Y position data only):>编辑框

指定坐标的缩放比率及单位

 <UNIT:>组合框

指定元件的坐标单位

 <Skip>项

可以指定单元格(Cell)的颜色，该单元格(Cell)被设置成跳过元件贴装

9-15

创建型号数据

9.2.2.

利用模板导入CAD文件

备注需要导入其它厂商设备所创建的贴装点数据后创建JOB文件时，

请选择模板后导入CAD文件。

可使用的模板的类型如下。

 Machine

 FUJI: PGO-TYPE

 HITACHI: 4种

GXH-1S(.PGA) / NCX-TYPE(.NCX)

TCM3500(.NCZ) / TCM5100(.NBG)

 PANASONIC: BM Type / CM Type

 Customer

 OMRON: 7种

 SAMSUNG ELECTRONIC: 2种

SEC-GLOBAL-TYPE(.SEC) / VD Type

利用具有其它厂商设备所创建的贴装点数据的CAD文件 (VD Type) 导入贴装点数据

的过程如下。

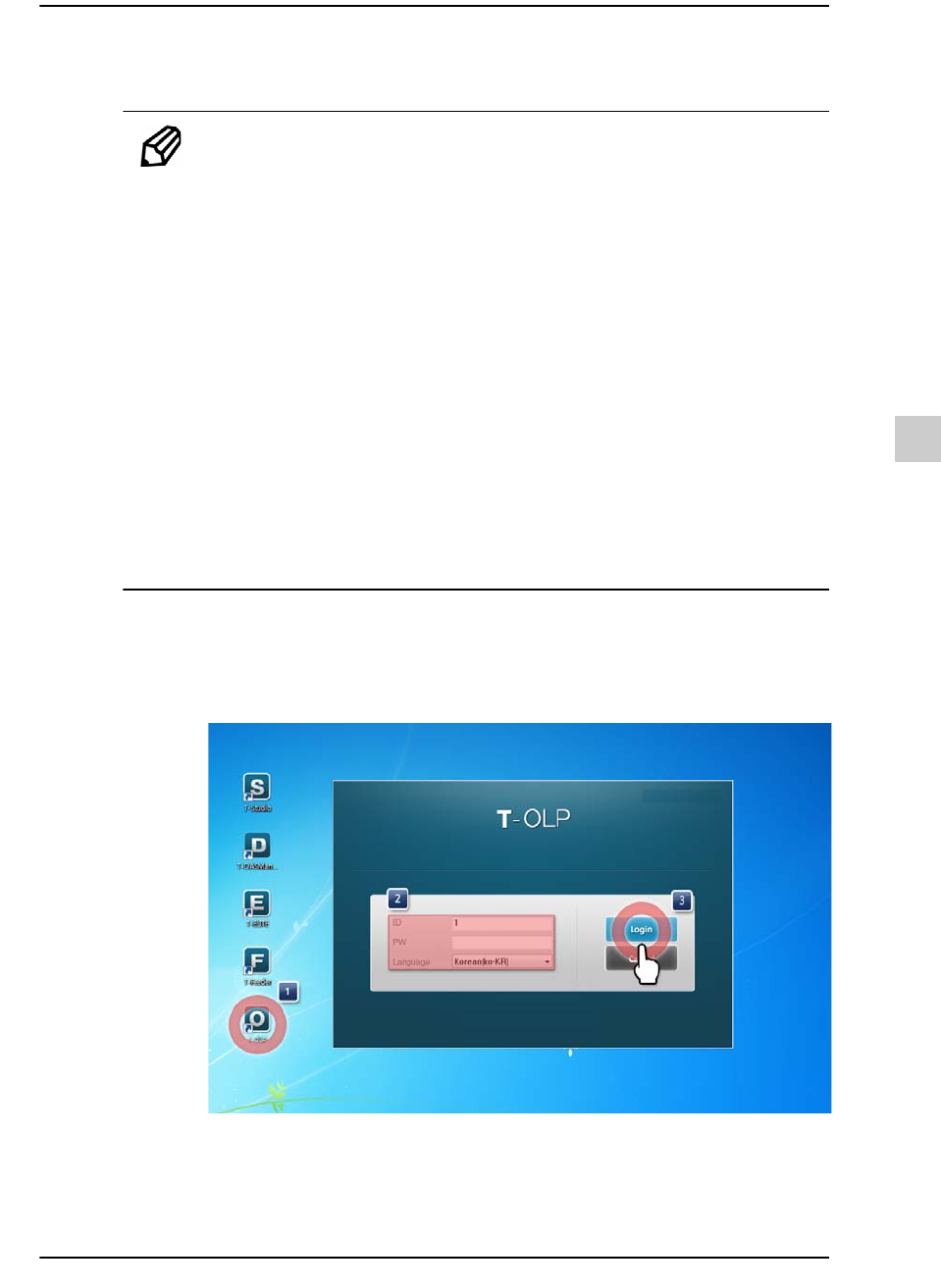

STEP1. 实行T-OLP / Log in

9-16

{TzYG|˅Gn{TzYG|˅Gn

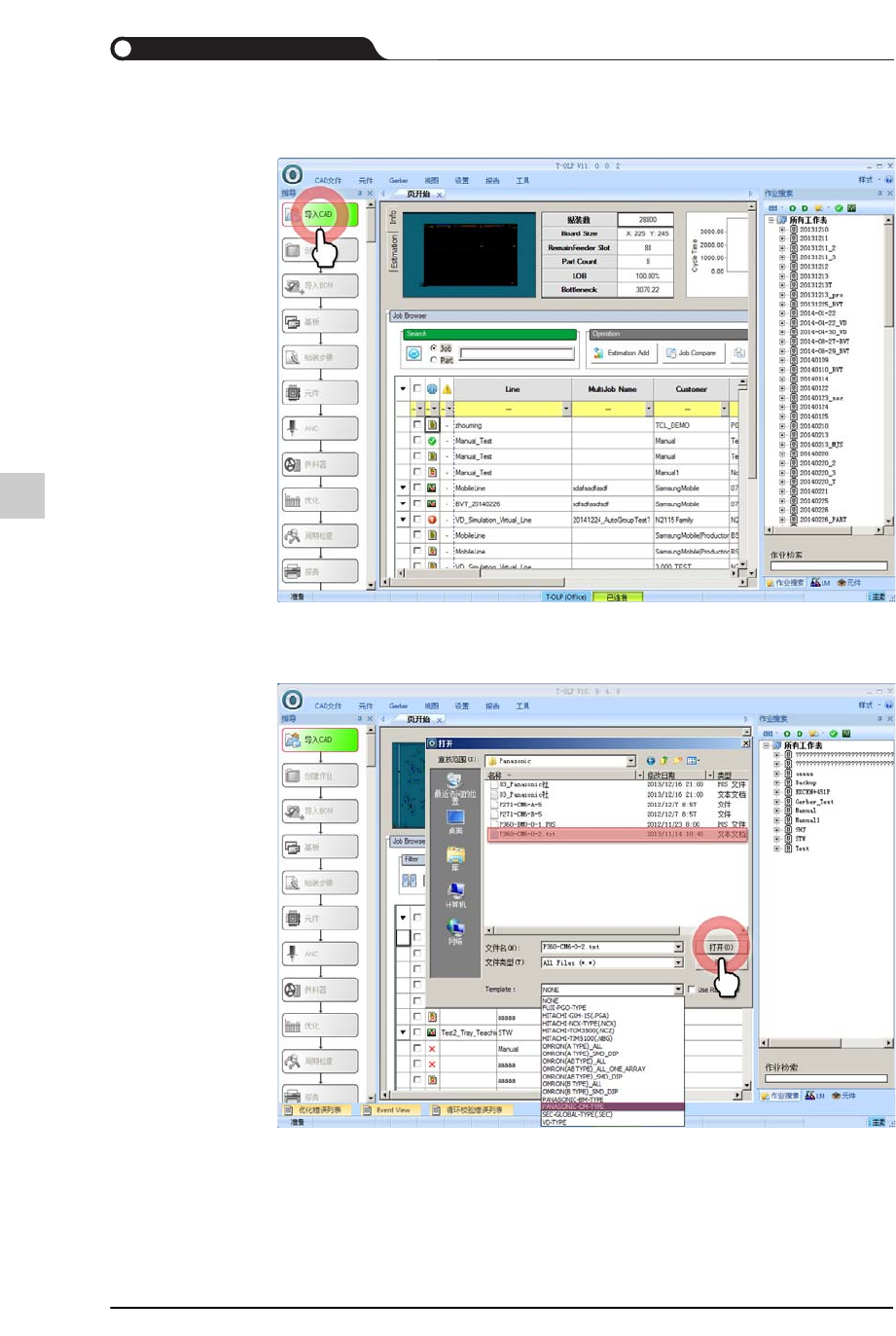

STEP2. 在<指导>领域单击<导入CAD>按钮

STEP3. 选择具有其它厂商设备所创建的贴装点数据的CAD文件后，在<Template>

组合框选择相应的项后单击<打开>按钮
