10-53 登记新元件 STEP7. 利用游标卡尺测量元件的厚度相 关参数 ( 厚度、 对准 Z 高度、 Z 深度、 销长 度 ) STEP8. 把元件放到 Part plate 上并推入 Slide Bar 把 Slide Bar 完全拉开 后 , 以元件的识别面朝 上的方式把需要登记的元件 放到 Part plate 上。然后，重新推入 Slide Bar 后 调整原点。 原点的调整方法如下。 1) 利用 Z 台 (S tage) …
10-52
{TzYG|˅Gn{TzYG|˅Gn
STEP5. 在“元件复制”对话框的<目标元件名>编辑框输入新元件名后，单击<确定
>按钮
元件名不允许重复。
选择 < 存在同一元件名时，强制复制元件数据。 > 复选框时，如果元件
数据库里存在着具备同一名称的元件，就会用新创建的元件信息自动覆
盖现有的元件信息。
输入新元件名后，单击 < 确定 > 按钮时，就会在元件数据库创建新元
件。
STEP6. 打开ELITE PRO的电源后，往前拉Slide Bar
ELITE PRO 设备在设计时充分考虑了元件形状与尺寸的测量简易性，和
T-ELITE 程序一起适用于元件的测量及登记。
10-53
登记新元件

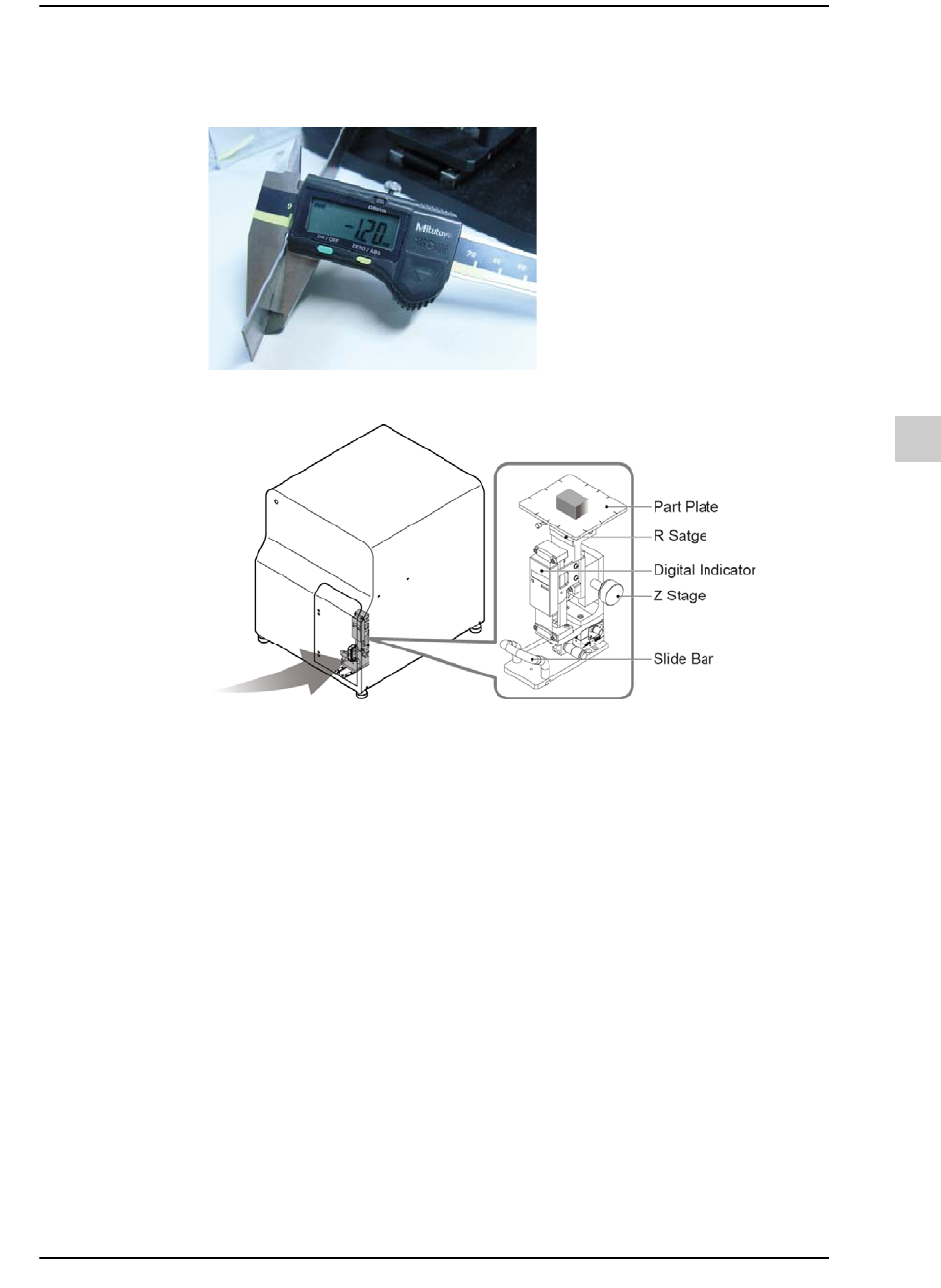

STEP7. 利用游标卡尺测量元件的厚度相关参数( 厚度、对准Z高度、Z深度、销长
度)
STEP8. 把元件放到Part plate上并推入Slide Bar
把 Slide Bar 完全拉开后 , 以元件的识别面朝上的方式把需要登记的元件
放到 Part plate 上。然后，重新推入 Slide Bar 后调整原点。
原点的调整方法如下。
1) 利用Z台(Stage)把元件位置调整到相机能够识别元件的高度。
2) 为了让元件位于ProVision 窗上显示的蓝色线的中心，利用R 台(Stage)
调整Part plate的角度。
► ELITE 设备的各部位名称
Slide Bar
为了把元件供应到Part plate上，以手动方式前后移动。
Power LED
为ELITE PRO供应电源后亮灯。
Cover
遮蔽外部光线而能够在识别元件时维持最佳照明状态。
Part plate
这是一种把需要识别的元件置于其上的板。
10-54
{TzYG|˅Gn{TzYG|˅Gn
Digital Indicator
显示从Part Plate上表面到相机之间的距离。
Z Stage
为了把Part Plate上表面与相机之间的距离设置成7mm而使用。
R stage
为了在置于Part plate 上的元件偏移时补正角度或者对登记的元件进
行识别测试而用来以物理方式旋转元件。
备注 可以在Part Plate上同时安置多个元件后个别地登记元件。
把需要登记的元件置于Part Plate之前利用游标卡尺之类的
工具以手动方式测量元件厚度。
以供料器供应方向为基准朝Y 方向翻转后把需要登记的元
件置于Part Plate上。
1:
向设备供应元件的方向
2:
元件置于
Part Plate
的方向
STEP9. 一边查看元件形状一边以手动方式调整Part Plate 的高度与元件的角度
