VH1 系列通用变频器用户手册 4. 功能参数
92
参数
名称
设定范围
P0-14
上限频率源
0
P0-15 设定
1
AI1
2
AI2
3
本体面板电位器旋钮给定
4
PULSE 脉冲（最大 3kHz）
5
通讯给定
默认上限频率由 P0-15 设定，也可以用模拟量（AI1、AI2）、PULSE 及通讯设定，此时运行频率
到达上限频率时，保持上限频率运行。模拟量、PULSE 设定上限频率源参考 P2-01～P2-70。
参数
名称
设定范围
P0-15
上限频率
下限频率 P0-17～最大输出频率 P0-13
设定上限频率，设定范围下限频率（P0-17）～最大输出频率（P0-13）。
参数 P0-15 可以实时修改，实时生效。
参数
名称
设定范围
P0-16
上限频率偏置
0.00Hz～最大输出频率（P0-13）
当上限频率源 P0-14 设置为模拟量或 PULSE 设定时，P0-16 作为设定值的偏置量，将该偏置频率
与 P0-14 设定上限频率值相加，作为最终上限频率的设定值。
举例：运行频率数字给定 P0-10=30，P0-14=4（PULSE 脉冲设定），P0-16=10；此时如果不给脉
冲频率，则变频器运行时只能到 10Hz，如果脉冲频率给到 25Hz，则上限频率为 P0-16+ P0-14
（PULSE）=10+25=35Hz，此时能够运行到预置频率 35Hz。
参数
名称
设定范围
P0-17
下限频率
0.00Hz～上限频率频率（P0-15）
设定下限频率，0.00Hz～上限频率频率（P0-15）。
参数
名称
设定范围
P0-18
加速时间 1
0～65000s（PC-09=0）
0.0～6500.0s（PC-09=1）
0.00～650.00s（PC-09=2）
P0-19
减速时间 1
0～65000s（PC-09=0）
0.0～6500.0s（PC-09=1）
0.00～650.00s（PC-09=2）

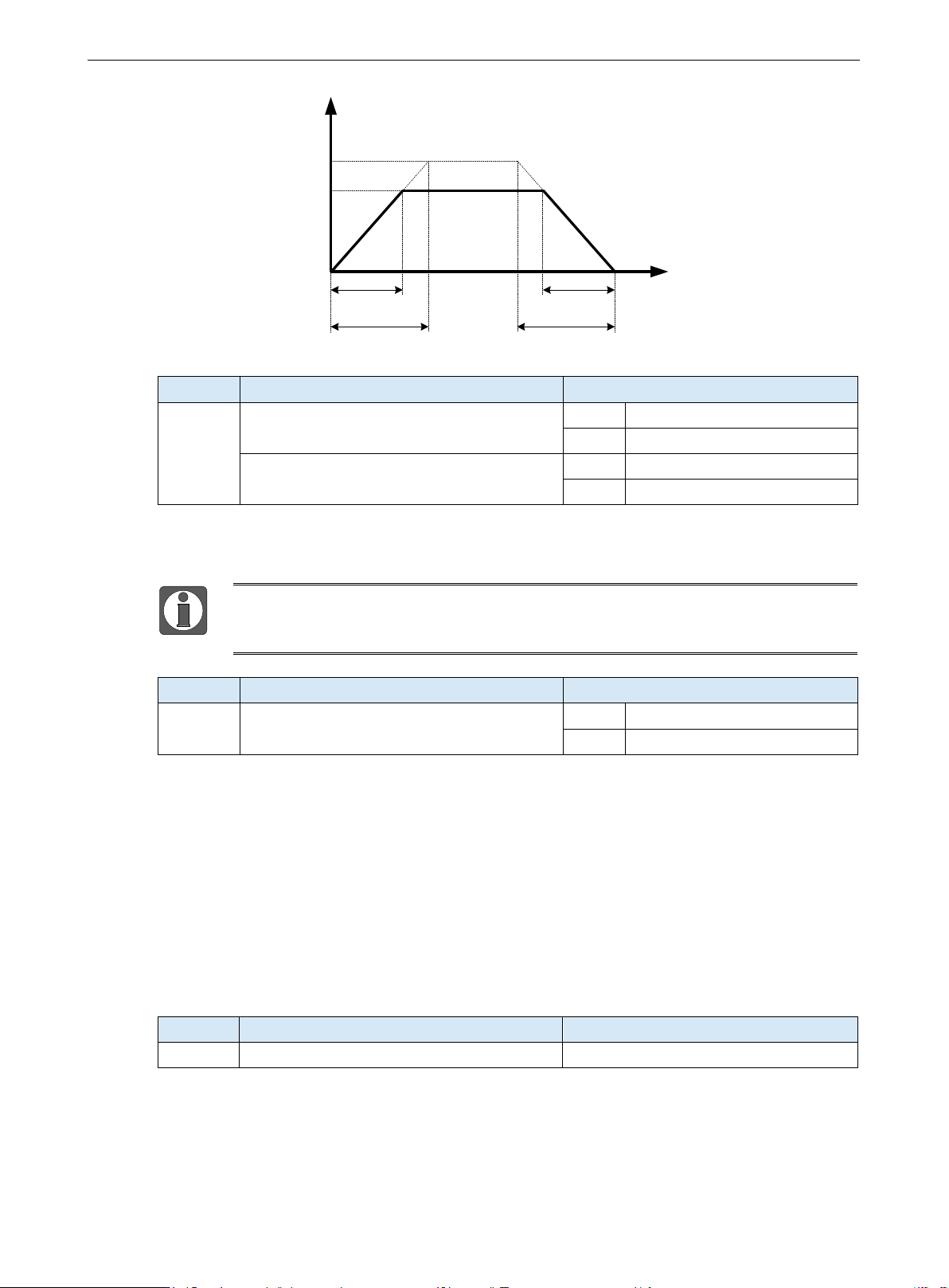

加速时间指变频器从 0Hz 加速到加减速基准频率（PC-10）所需时间，同样，减速时间，是指从
加减速基准频率减速到 0Hz 所需时间；如图所示，t1、t3 为实际加减速时间，t2、t4 为设定加减
速时间。
VH1 提供 4 组加减速时间，其他三种加减速时间（PC-03～PC-08）与此相同。
VH1 系列通用变频器用户手册 4. 功能参数
93
输出频率Hz
时间t
t1
t2
t3
t4
基准频率
设定频率
实际加速时间
设定加速时间
实际减速时间
设定减速时间
参数
名称
设定范围
P0-20
个位：运行方向
0
默认方向运行
1
与默认方向相反方向运行
十位：一键禁止反转
0
无效
1
一键禁止所有反方向运行
通过更改该功能码，可以不改变电机接线而实现改变电机转向的目的，其作用相当于更换电机（U、
V、W）中任意两相的相序实现电机旋转方向的转换。
参数初始化后电机运行方向会恢复原来的状态。对于系统调试好后严禁更改电机转
向的场合慎用。
参数
名称
设定范围
P0-21
反向频率禁止
0
无效
1
有效
在不允许电机反向运行的场合，需要将该参数设置为 1。
当通过端子运行命令控制，若需要反转运行，功能码 P0-21 必须设为 0：反向频率禁止无效。
若 P0-21=0（反向频率禁止无效），通讯给定变频器运行频率为负或者外部给定反向运行命令，
变频器反转运行；
若 P0-21=1（反向频率禁止有效），通讯给定变频器运行频率为负或者外部给定反向运行命令，
变频器以 0HZ 运行。
输入端子功能 49“反向频率禁止”与功能码 P0-21 的功能相同。
对于不允许有电机反转的应用，请慎用修改功能码的方法来改变转向，因恢复出厂值后，会复位
上述两个功能码。
参数
名称
设定范围
P0-22
正反转死区时间
0.0s～3600.0s

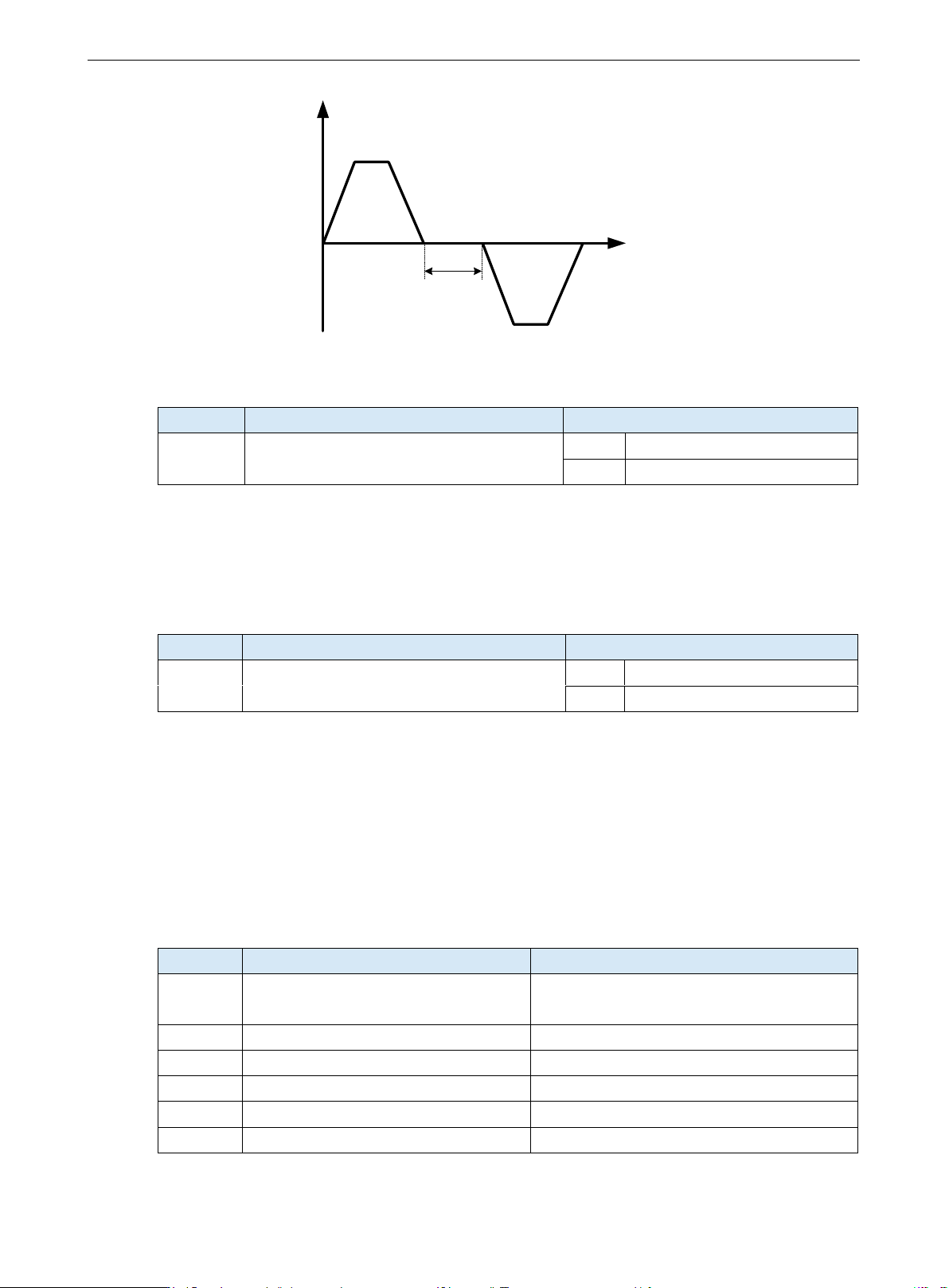

变频器正反转过渡过程中，在输出 0Hz 处的过渡时间，如图中的 t1。
VH1 系列通用变频器用户手册 4. 功能参数
94
输出频率Hz
时间t
t1
参数
名称
设定范围
P0-23
运行时频率指令 UP/DOWN 基准
0
运行频率
1
设定频率
本参数仅当频率源为数字设定时有效。
用来确定键盘端子 UP/DOWN 动作时，采用何种方式修正设定频率，即目标频率是在运行频率基
础上增减，还是在设定频率基础上增减。
两种设置的区别，在变频器处于加减速过程时表现明显，即如果变频器的运行频率与设定频率不
同时，该参数的不同选择差异很大。
参数
名称
设定范围
P0-25
电机参数组选择
0
电机参数组 1
1
电机参数组 2
VH1 系列变频器可以保存两组电机参数，根据 P0-25 选择当前工作的电机参数组；两台电机可以
设置各自的铭牌参数，在运行前需完成各自的参数调谐。电机参数组 1 的参数为 P1 组参数，电
机参数组 2 的参数为 A2 组参数。
当数字 X 端子选择电机参数选择功能时，则以端子状态对应的电机参数组为准，端子切换比 P0-25
参数的优先级高。
4-2-2. P1 组 第一电机参数
参数
名称
设定范围
P1-00
电机类型选择
0：普通异步电机
1：永磁同步电机
P1-01
电机额定功率
0.1kW～650.0kW
P1-02
电机额定电压
1V～1200V
P1-03
电机额定电流
0.01A～655.35A
P1-04
电机额定频率
0.01Hz～最大输出频率
P1-05
电机额定转速
1rpm～65535rpm
P1-00～P1-05 为在电机铭牌上的参数，拿到新机后建议将此组参数手动输入。
