VH1 系列通用变频器用户手 册 4. 功能参数 144 PC - 85 PC - 18 运行频率 /Hz 时间 /t 时间 /t 输出电流 /A FD T 输出 信号状态 PC -18*PC- 19 上述参数用于设 定输出频率的检测值， 及输出 动作解除的 滞后值。 其中 PC - 19 是滞后频率相对于 频率检测值 PC -18 的百分比。 参数 名称 设定范围 PC -20 频率检测值（ F DT2 ） 0.00Hz ～最大 输出…

100%1 / 228
VH1 系列通用变频器用户手册 4. 功能参数
143
输出频率
Hz
设定频率
1、3
时间t
ON
ON
频率到达
检测信号
检出幅值
ON
设定频率2
检出幅值
三段速曲线
参数
名称
设定范围
PC-18
频率检测值（FDT1）
0.00Hz～最大输出频率
PC-19
频率检测滞后值（FDT1）
0.0%～100.0%（PC-18）
3750 以下版本：当运行频率高于频率检测值时，变频器多功能输出 Y 输出 ON 信号，而频率低
于检测值一定频率值后，Y 端子输出 ON 信号取消。

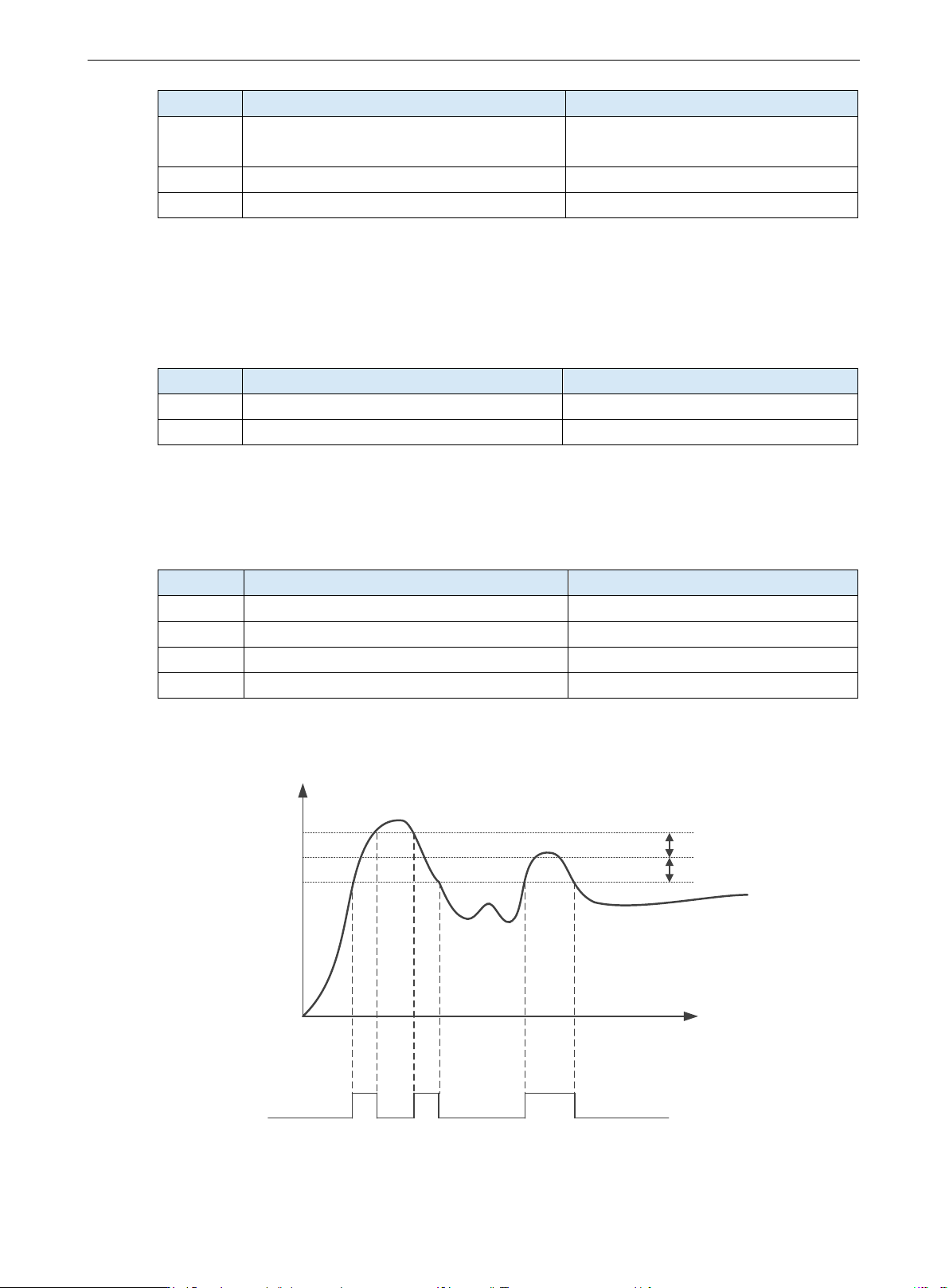

下图是以 FDT1 功能为例：
PC-18
PC-18*PC-19
FDT输出
信号状态
运行频率
/Hz
时间/t
3750 及以上版本：当运行频率高于频率检测值，且输出电流高于 PC-93 / PC-94 电流检测值时，
变频器多功能输出 Y 输出 ON 信号，而频率低于检测值一定频率值，或输出电流低于 PC-93 / PC-94
电流检测值后，Y 端子输出 ON 信号取消。
下图是以 FDT1 功能为例：
VH1 系列通用变频器用户手册 4. 功能参数
144
PC-85
PC-18
运行频率
/Hz
时间/t
时间/t
输出电流
/A
FDT输出
信号状态
PC-18*PC-19
上述参数用于设定输出频率的检测值，及输出动作解除的滞后值。其中 PC-19 是滞后频率相对于
频率检测值 PC-18 的百分比。
参数
名称
设定范围
PC-20
频率检测值（FDT2）
0.00Hz～最大输出频率
PC-21
频率检测滞后值（FDT2）
0.0%～100.0%（PC-20）
该频率检测功能与 FDT1 的功能完全相同，请参考 FDT1 的相关说明，即功能码 PC-18、PC-19
的说明。
参数
名称
设定范围
PC-22
任意到达频率检测值 1
0.00Hz～最大输出频率
PC-23
任意到达频率检出宽度 1
0.0%～100.0%（最大输出频率）
PC-24
任意到达频率检测值 2
0.00Hz～最大输出频率
PC-25
任意到达频率检出宽度 2
0.0%～100.0%（最大输出频率）
当变频器的输出频率，在任意到达频率检测值的正负检出幅度范围内时，多功能 Y 输出 ON 信
号。

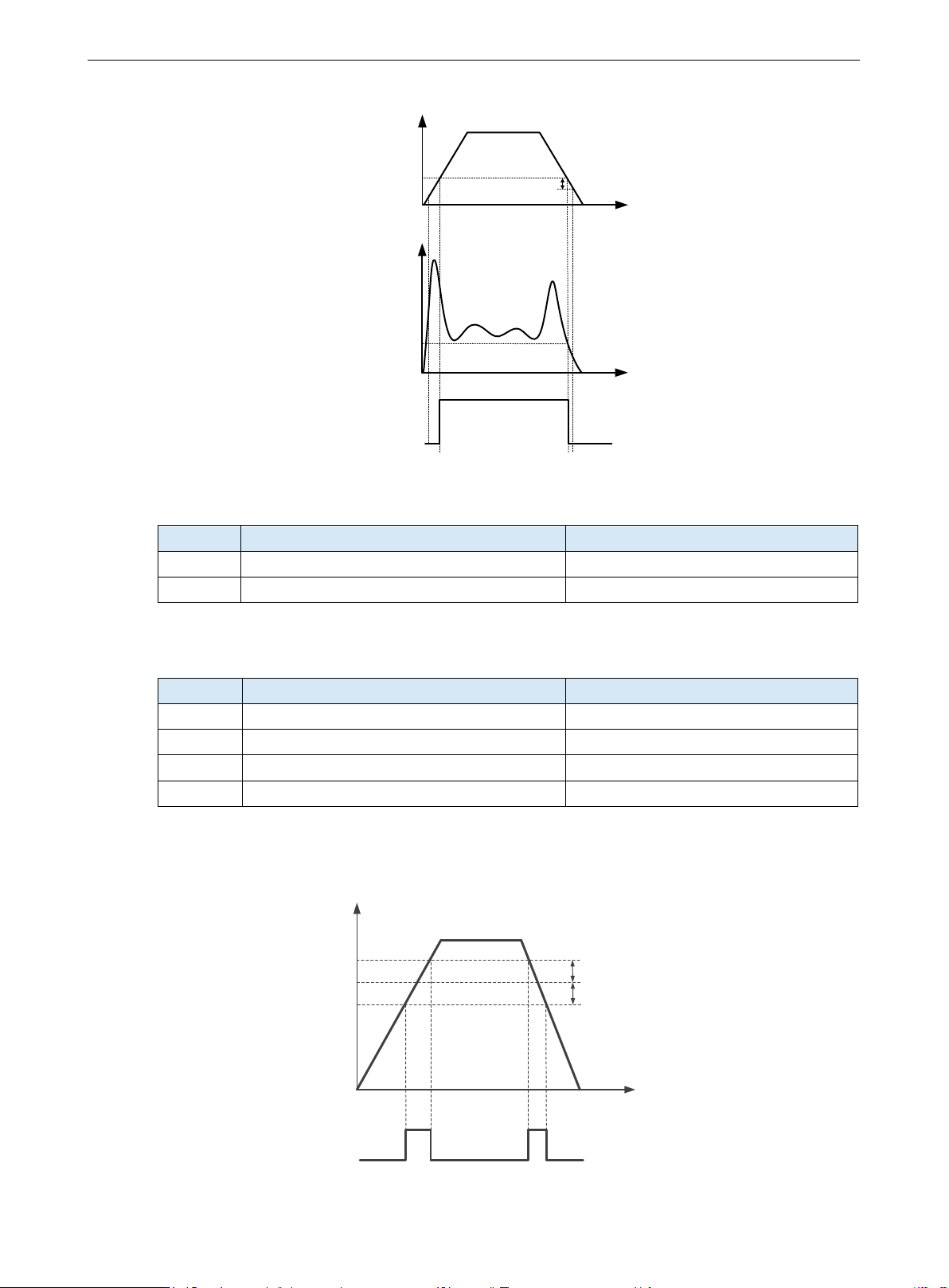

VH1 提供两组任意到达频率检出参数，分别设置频率值及频率检测范围。下图为该功能的示意图。
运行频率
任意到达
频率
时间t
ON
ON
频率检出宽度
OFF OFF OFF
任意到达
频率检测
信号Y或继
电器
频率检出宽度
VH1 系列通用变频器用户手册 4. 功能参数
145
参数
名称
设定范围
PC-26
定时功能选择
0：无效
1：有效
PC-28
设定运行时间
0.0Min～6500.0Min
PC-29
当前运行到达时间
0.0Min～6500.0Min
当 PC-26=1 时，定时功能开启，当前运行时间 U0-31 的值大于 PC-28 设置的值，变频器停止运行，
通过给 Y 端子分配功能码 26，Y 输出 ON 信号，单位可通过参数 PC-99 参数修改，支持 s、min、
h。
当前时间 U0-31 的值大于 PC-29 设置的值，通过给 Y 端子分配功能码 41，Y 输出 ON 信号，但
变频器不会停止运行。
参数
名称
设定范围
PC-30
设定上电到达时间
0～65000h
PC-32
设定运行到达时间
0～65000h
当 P8-10 累计运行时间大于 PC-32 设定运行到达时间时，变频器会报警 Err46 并停止运行，通过
给 Y 端子分配功能码 29 运行时间到达，Y 端子输出 ON 信号。
当 P8-11 累计上电时间大于 PC-30 设定上电到达时间时，变频器会报警 Err47 并停止运行，通过
给 Y 端子分配功能码 25 运行时间到达，Y 端子输出 ON 信号。
参数
名称
设定范围
PC-34
任意到达电流 1
0.0%～300.0%（电机额定电流）
PC-35
任意到达电流 1 宽度
0.0%～300.0%（电机额定电流）
PC-36
任意到达电流 2
0.0%～300.0%（电机额定电流）
PC-37
任意到达电流 2 宽度
0.0%～300.0%（电机额定电流）
当变频器的输出电流，在设定任意到达电流的正负检出宽度内时，变频器多功能 Y 输出 ON 信号。

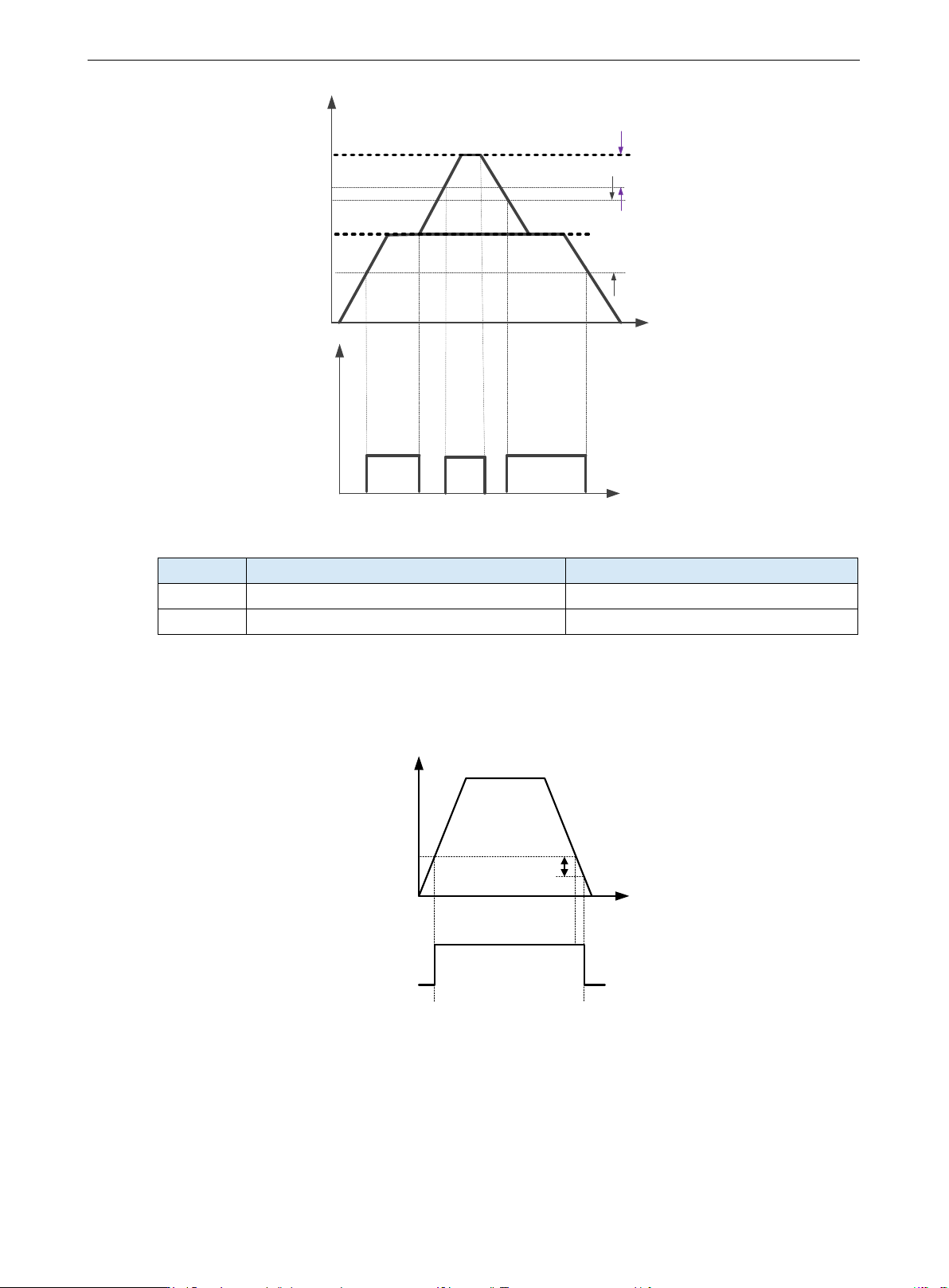

VH1 提供两组任意到达电流及检出宽度参数，下图为功能示意图。
任意到达电流
输出电流
任意到达电流宽度
任意到达电流宽度
任意到达电流检测信
号Y或继电器
时间
ON ON
ON
OFF OFF OFF
PC-34
或PC-36
PC-35
或PC-37
