VH1 系列通用变频器用户手册 4. 功能参数
149
参数
名称
设定范围
PC-61
逐波限流使能
0：不使能
1：使能
启用快速限流功能，能最大限度的减小变频器过流故障，保证变频器不间断运行。
若变频器长时间持续处于快速限流状态，变频器有可能出现过热等损坏，这种情况是不允许的，
所以变频器长时间快速限流时将报警故障，表示变频器过载并需要停机。
参数
名称
设定范围
PC-62
过调制系数
100～110
过调制功能是指在输入电压比较低时或者变频器长期工作在重负载的情况下，变频器可通过调整
母线电压的利用率，来提高输出电压。过调制有效时，输出电流谐波会略有增加。
参数
名称
设定范围
PC-65
母线电压到达值
单位 0.1V
PC-66
母线电压到达滞环值
单位 0.1V
当母线电压达到（小于 PC-65-PC-66 或大于 PC-65+PC66）时，通过给 Y 端子分配功能码 42，Y
端子输出 ON 信号。
参数
名称
设定范围
PC-67
载波频率
0.5K～16.0K
通过调整变频器载波频率可以降低电机噪声，避开机械系统的共振点，减小线路对地漏电流及减
小变频器产生的干扰。当载波频率较高时，电机损耗降低，电机温升减小，但变频器损耗增加，
变频器温升增加，干扰增加。
若载波频率设置的比出厂值高，会导致变频器散热器温升提高，此时用户需要对变频器降额使用。
参数
名称
设定范围
PC-68
载波频率随温度调整
0
无效
1
有效
PC-68 为 0 时，变频器载波由设定值确定，运行中不会变化。
PC-68 为 1 时，变频器运行过程检测到自身散热器温度较高时，会自动降低载波频率，以降低变
频器温升。当检测到自身散热器温度较低后，载波频率会自动恢复到设定值。
参数
名称
设定范围
PC-72
外部线速度给定源
0：不使用外部线速度
1：AI1
2：AI2
4：端子脉冲 X4 给定（最大 3kHz）
5：通讯给定
PC-73
主频率允许更新最大偏差
0.00%～10.00%
PC-74
主频率允许更新时间间隔
0.00S～200.00S
PC-75
外部线速度变化微分时间
0.00S～50.00S
PC-76
外部线速度变化量
0.00Hz～50.00Hz
当 P0-03：主频率源 A 选择，设为 10：拉丝收卷专用模式时，P0-04：辅助频率由 PID 进行调节
VH1 系列通用变频器用户手册 4. 功能参数
150
设置为 8；P0-05 设置 01，变频器将采用主频率+辅频率方式对收卷进行控制。
控制方式如下：主频率进行粗略调节，由功能码 PC-73～PC-74 控制主频率的更新间隔时间及大
小。辅助频率由 PID 进行精确调节。最终输出频率=主频率+辅频率。若外部线速度变化过大（由
功能码 PC-75～PC-76 判断），辅助频率将不再起作用，主频率将按一定比例与线速度同步变化
的形式对收卷进行直接控制（适用于加减速阶段的控制）。
PC-73：表示 PID 给定与反馈偏差小于 PC-73 设定的偏差，主频率才允许更新。
PC-74：PID 给定与反馈偏差小于 PC-73 设定的偏差情况下，每间隔 PC-74 时间更新一次主频频
率。
PC-75～PC-76 用来判断外部丝线的线速度变化量，PC-72 设为 0 表示不判断外部线速度是否发生
变化，设为非 0 值用于选择外部线速度给定源。
PC-75：表示外部线速度变化的单位时间。
PC-76：表示外部线速度在单位时间内的变化量，单位为 0.01Hz。若外部线速度变化量大于 PC-76
设定的值，辅助频率将不再起作用，主频率将按一定比例与线速度同步变化。
可通过 U0-23 主频率 A 显示和 U0-24 辅频率 B 显示查看当前频率变化，当反馈值等于目标频率
时，U0-23 与变频器当前运行频率相同，U0-24 为 0：当反馈值小于目标频率时，U0-23 数值不变，
U0-24 增加；当反馈值大于目标频率时，U0-23 数值不变，U0-24 数值减小。
参数
名称
设定范围
PC-77
VH1-PE100 面板连击进位速度（3743 及以
上版本支持）
0～963
数值的每一位对应当前位的速度。
参数
名称
设定范围
PC-78
线速度显示优化（3745 及以上版本支持）
0：调频跳转到频率界面
1：调频不跳转到频率界面
当前面板显示的数据为线速度，修改频率的值时，可选择面板显示频率的变化或者依旧显示线速
度的变化。
参数
名称
设定范围
PC-87
无纺布专机模式（3750 及以上版本支持）
0：通用品
1：无纺布专机模式
PC-88
等待传感器信息的频率（3750 及以上版本支持）
0.30～5.00Hz
PC-89
等待传感器停机信号时间（3750 及以上版本支持）
5.0～20.0s
无纺布针刺功能仅支持异步机。
当变频器停机状态且频率下降为 PC-88 设置的频率时，会以 PC-88 参数的频率运行 PC-89 所设
置的时间，期间如果选择传感器停机信号的端子获得信号，则变频器进入直流制动并且停机。超
过 PC-89 的时间没有检测到传感器端子信号，则正常停机。
该功能需要与停机直流制动配合使用：P4-24 设置为 0s，P4-26 建议设置为 0.5s～1s，P4-25 设置
为 100%，P4-23 直流制动频率设置为小于 PC-88 的频率，但不能为 0。
VH1 系列通用变频器用户手册 4. 功能参数
151
参数
名称
设定范围
PC-92
频率输出基准选择（3750 及以上版本支持）
个位：频率水平检测 FDT1 输出
0：反馈频率
1：给定频率
十位：频率水平检测 FDT2 输出
同个位
频率水平检测功能可通过该参数设置基于反馈频率还是给定频率输出信号。
参数
名称
设定范围
PC-93
FDT1 输出电流判断（3750 及以上版本支持）
0.00A～655.35A
PC-94
FDT2 输出电流判断（3750 及以上版本支持）
0.00A～655.35A
3750 及以上版本：当运行频率高于频率检测值，且输出电流高于 PC-93 / PC-94 电流检测值时，
变频器多功能输出 Y 输出 ON 信号，而频率低于检测值一定频率值，或输出电流低于 PC-93 / PC-94
电流检测值后，Y 端子输出 ON 信号取消。

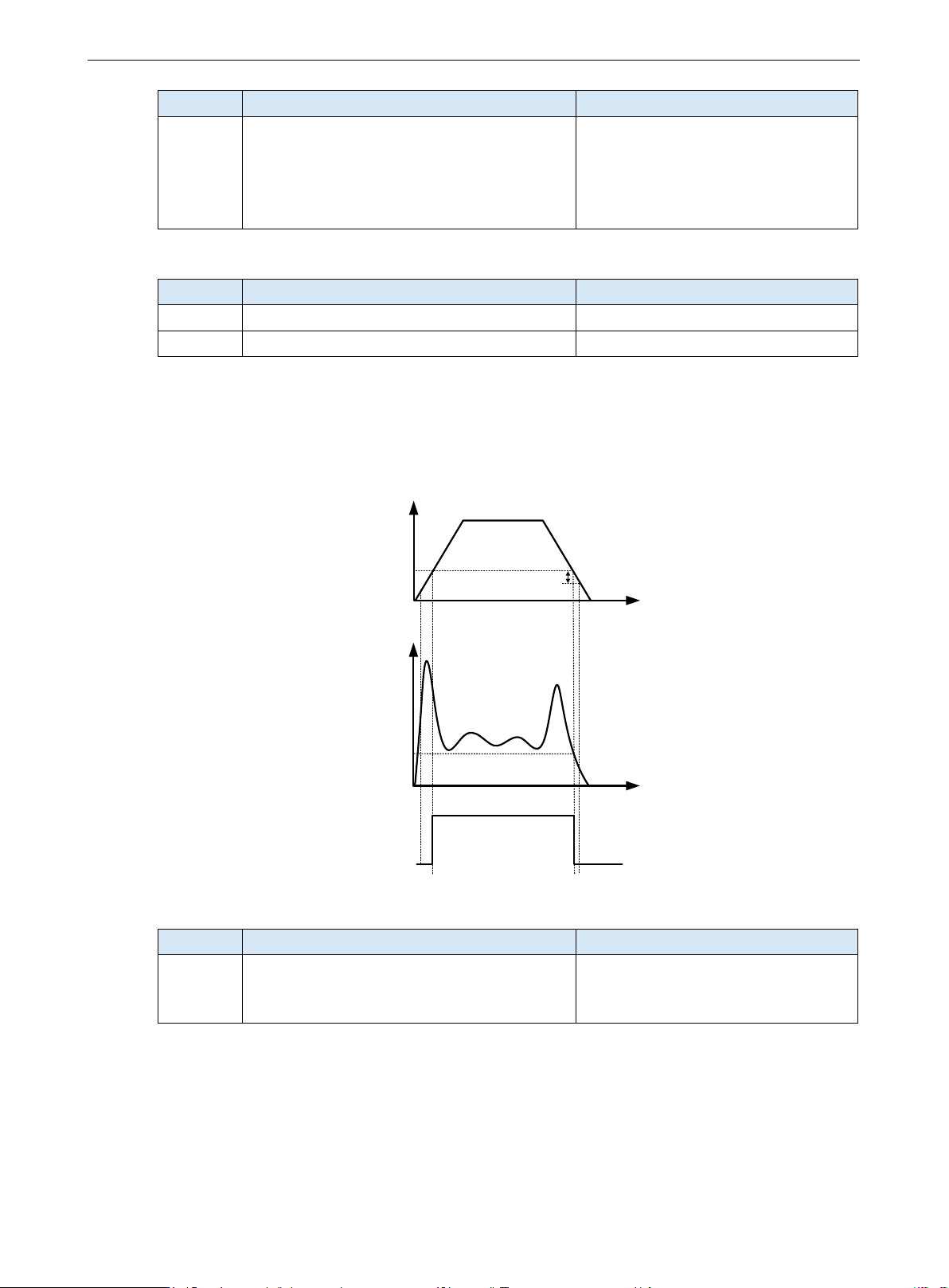

下图是以 FDT1 功能为例：
PC-85
PC-18
运行频率
/Hz
时间/t
时间/t
输出电流
/A
FDT输出
信号状态
PC-18*PC-19
参数
名称
设定范围
PC-99
定时功能时间单位（3750 及以上版本支持）
0：s
1：min
2：h
修改 PC-28 的定时功能的单位，可选择秒、分钟、小时。
