VH1 系列通用变频器用户手册 6. 选型与尺寸
185
6-3. 外引面板安装尺寸

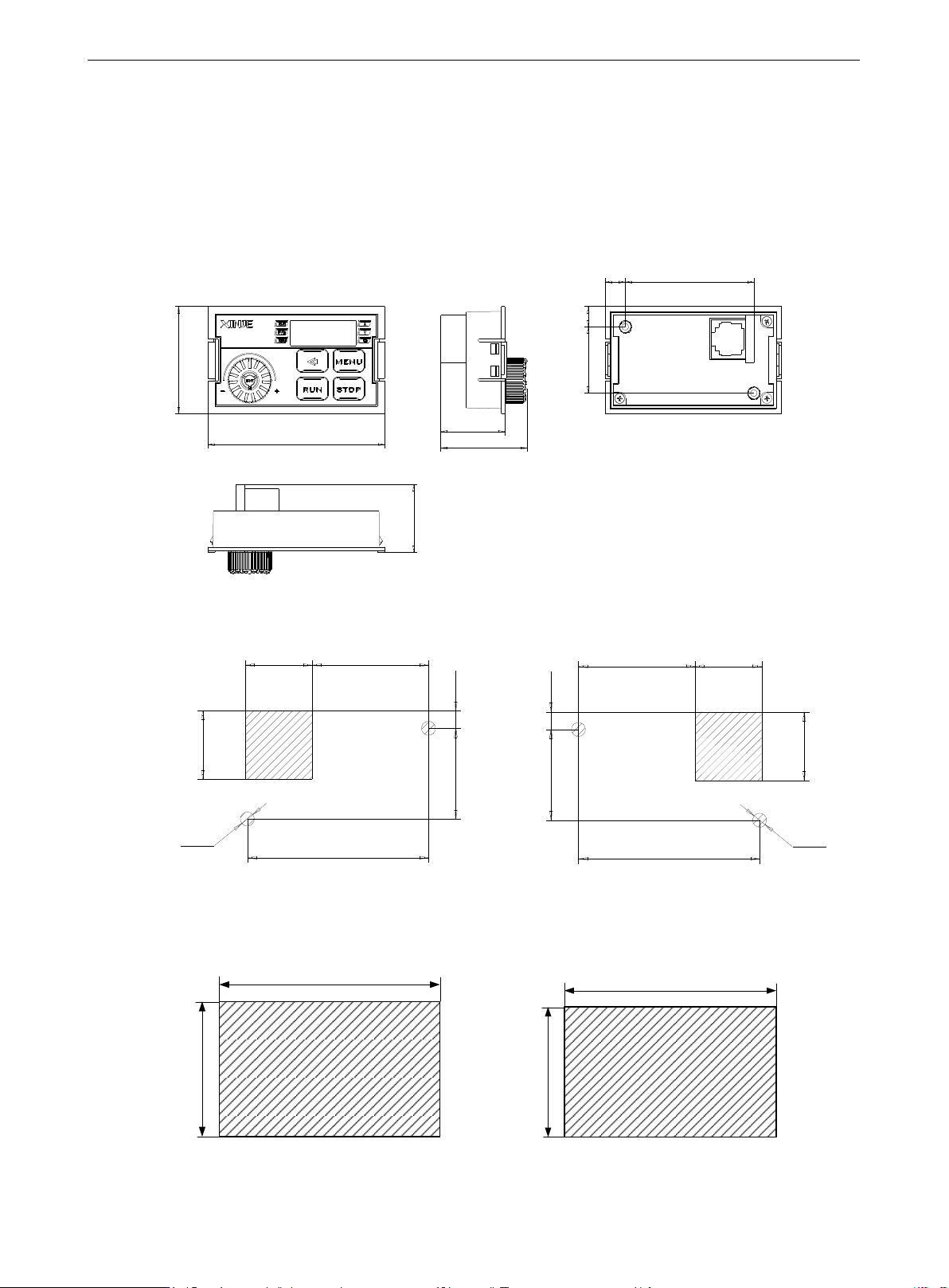

6-3-1. VH1-PE100 安装支架尺寸图
72
26.2
35.2
8.3
52.4
26.2
8.1
26.7
42.4
⚫ 螺丝安装
阴影处为从正面看的开孔区域
阴影处为从背面看的开孔区域
19.3 33.7
52.4
2-□ 4
33.7 19.3
52.4
2-□ 4
19.8
19.8
26.2
26.2
5.1
5.1
⚫ 卡扣安装
68.6
38.7
69
38.7
钢板厚度为 1.2mm 钢板厚度为 2mm
VH1 系列通用变频器用户手册 6. 选型与尺寸
186

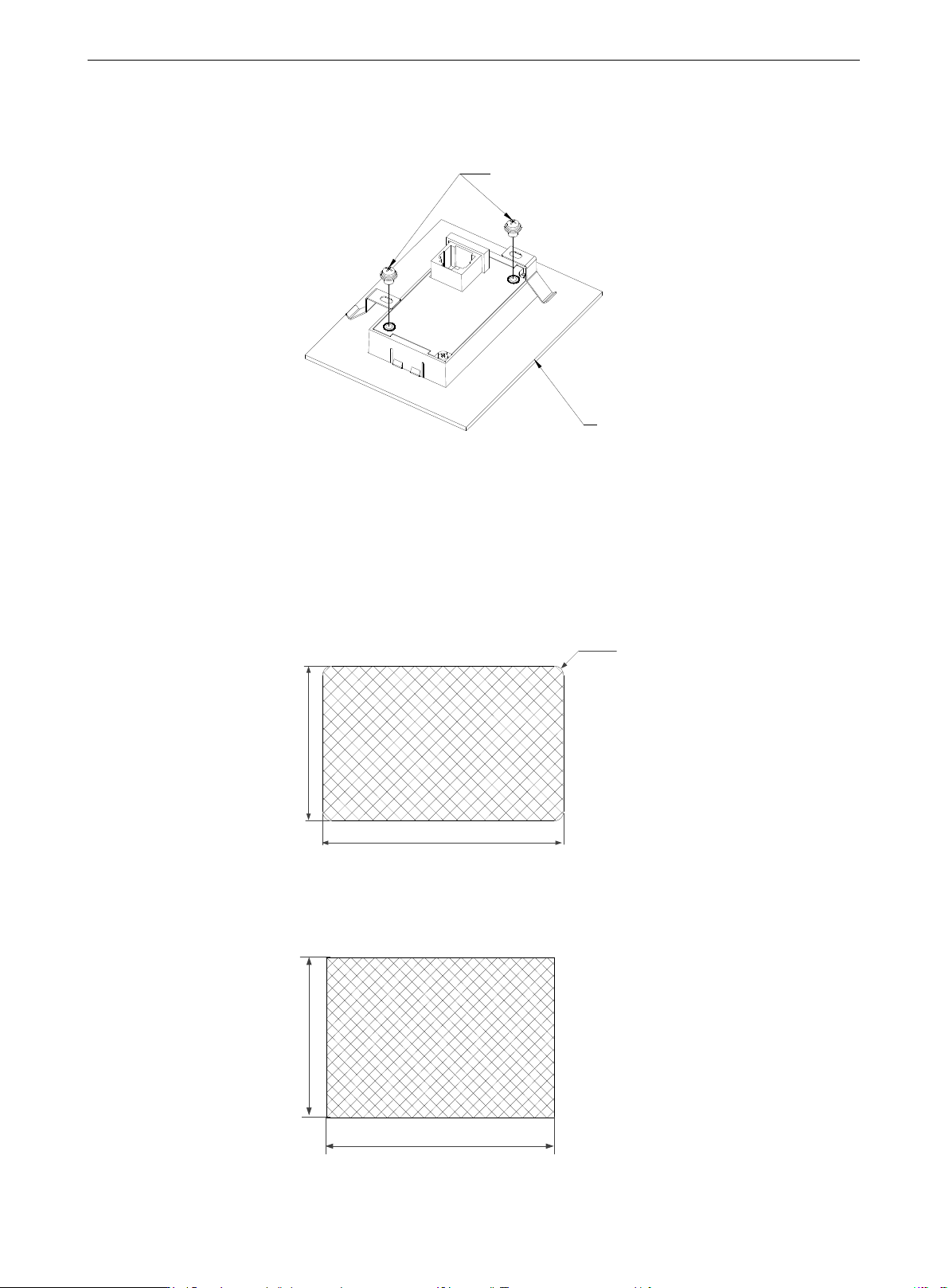

⚫ 弹片安装
钢板
盘头组合螺钉M3x5
安装尺寸公差为±0.15。
购买 VH1-PE100 外引面板，则附带弹片安装包，供其安装外引面板。
6-3-2. VH5-PE100 安装支架尺寸图
（1）不使用面板安装基座，面板外引设备外表面开孔尺寸：（单位：mm）
77.3
49.6
阴影处为开孔区域
4-R3
安装说明：依上图尺寸，在需要安装操作面板的外表面上进行开孔操作，然后把机身上的面板控
制器轻捏卡扣处取下，安装到开孔区域，轻推到位完成。
（2）使用面板安装基座，面板外引设备外表面开孔尺寸：（单位：mm）
83.4±0.3
58±0.3
阴影处为开孔区域
VH1 系列通用变频器用户手册 6. 选型与尺寸
187
安装说明：依上图尺寸，在需要安装操作面板的外表面进行开孔操作，然后依据面板拆卸示意图，
取下控制面板，安装在面板基座上，再将面板基座安装带开孔处，轻推到位完成。

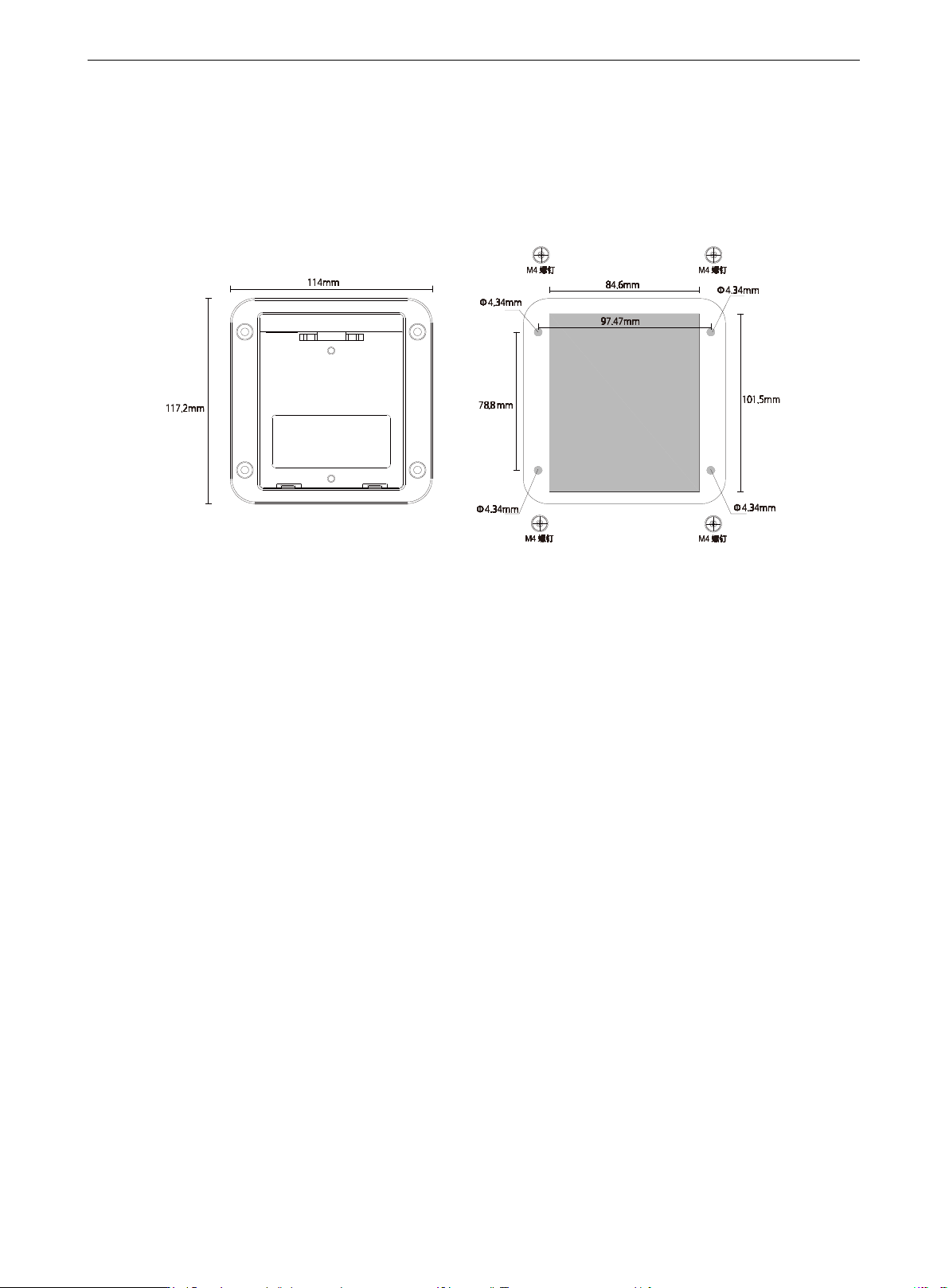

6-3-3. VH6-PE100、VH6-PC100 安装支架尺寸图
灰色区域为挖空部分，中间挖空区域为 84.6×101.5mm，四角挖空区域为直径 4.34 圆形，放入
M4 螺钉螺帽固定支架于门板上。
