VH1 系列通用变频器用户手册 2. 安装和配线
20

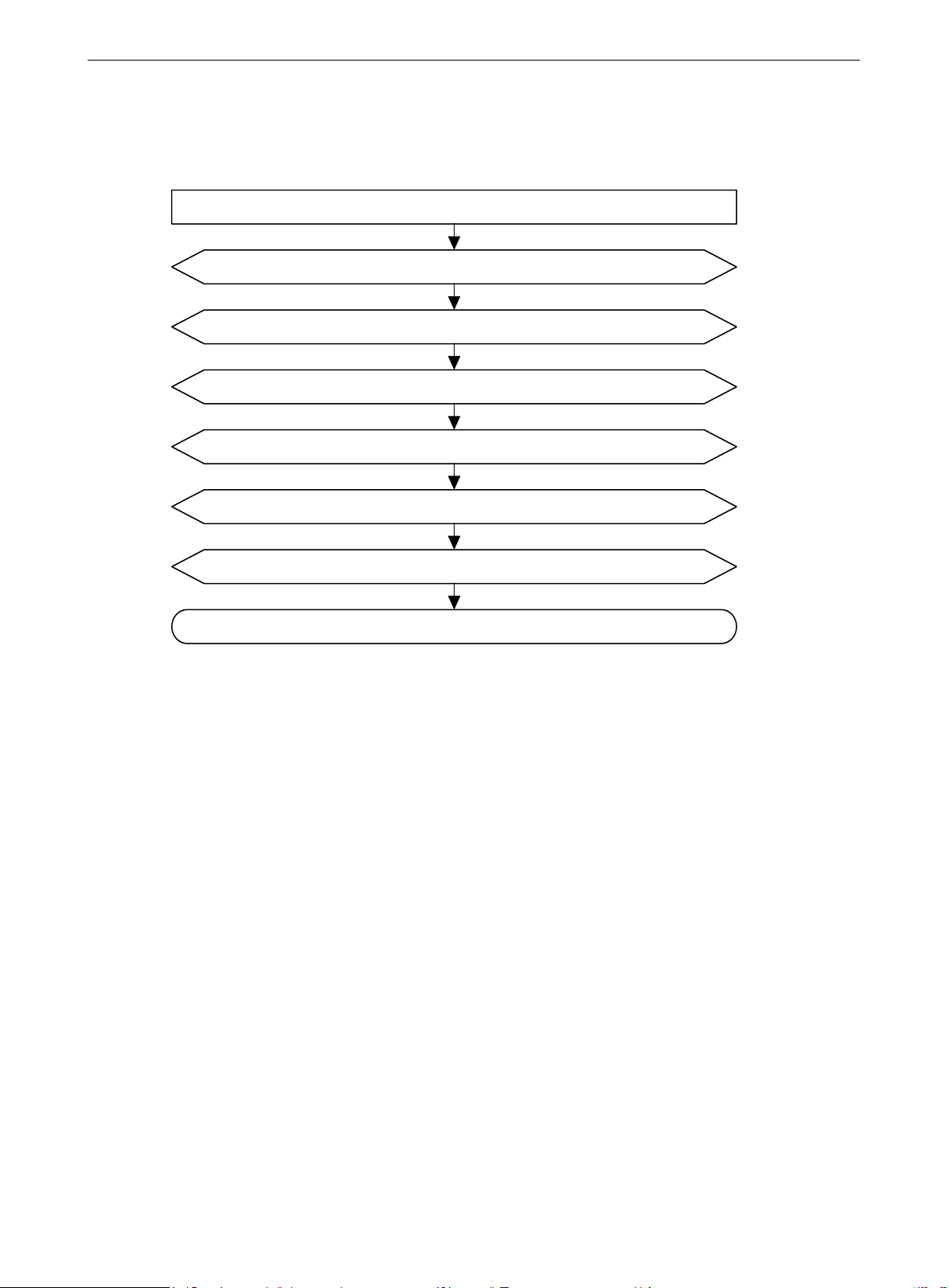

2-3-3. 主回路端子接线过程
主回路端子接线
输入动力电缆接地线与变频器的接地端子PE直接相连
三相输入电缆连接到L1、L2、L3上，并紧固
将电机电缆的接地线连接到变频器的地线端子上
将电机三相电缆连接到U、V、W端子上，并紧固
将带电缆的制动电阻等选配件连接到指定位置
将所有电缆进行机械固定
变频器电源输入电缆，输出电缆，制动电阻接线端子的紧固力矩见选型与尺寸章节
VH1 系列通用变频器用户手册 2. 安装和配线
21
2-4. 控制回路配置及配线
2-4-1. 控制回路端子说明及功能介绍
1）VH1 系列变频器控制端子
TA TB X4 X5 Y1 AI2 AI1 GND AO
X1 X2 X3 24V COM 0V 10V B A
2）控制回路端子说明
端子排序
名称
含义
备注
1
A
485 通讯端子
不带隔离
2
B
3
24V
X1-X5 双向型输入，仅支持普
通输入，不支持高速脉冲
（2.2kw 以下功率段 3743 版
本及以下不支持脉冲，3745
版本及以上 X4 端子最高支持
3kHz 脉冲频率；
2.2kw 及以上功率段的 3743
版本及以上 X4 端子最高支持
3kHz 脉冲频率。）
24V 与 COM 短接 NPN 接法
0V 与 COM 短接 PNP 接法
24V-0V 对外带载 150mA
4
COM
5
X1
6
X2
7
X3
8
X4
9
X5
10
0V
仅支持集电极开路输出，无高
速脉冲
11
Y1
12
TA（公共端）
继电器输出触点驱动能力：
AC 250V 3A
DC 30V 1A
一路常开点
13
TB（常开点）
14
10V
10V-GND 对外输出 10V 电压
AI1、AI2-GND 向变频器输入
0-10V
AO-GND 变频器对外输出
0-10V 或 0-20mA
AI1 支持 0-10V 电压和 0-20mA，
由跳帽切换（上面两个针通是电流
模式，下面两个针通是电压模式）；
AI2 不支持电流仅支持电压；AO
支持 0-10V 电压输出，部分机型
也支持 0-20mA 电流输出
15
AI1
16
AI2
17
GND
18
AO
VH1 系列通用变频器用户手册 2. 安装和配线
22
⚫ 变频器投入使用前，应正确进行端子配线和设置控制板上的所有跳线开关；
⚫ VH1-40P7-B 和 VH1-41P5-B 硬件版本 1.4 及以上支持模拟量电流的输出；
⚫ 3.7kw 和 7.5kw 硬件版本 1.2 及以上支持模拟量电流的输出；
⚫ 30kw 和 37kw 的变频器支持模拟量电流的输出，其他功率段及硬件版本皆不支
持模拟量电流的输出。

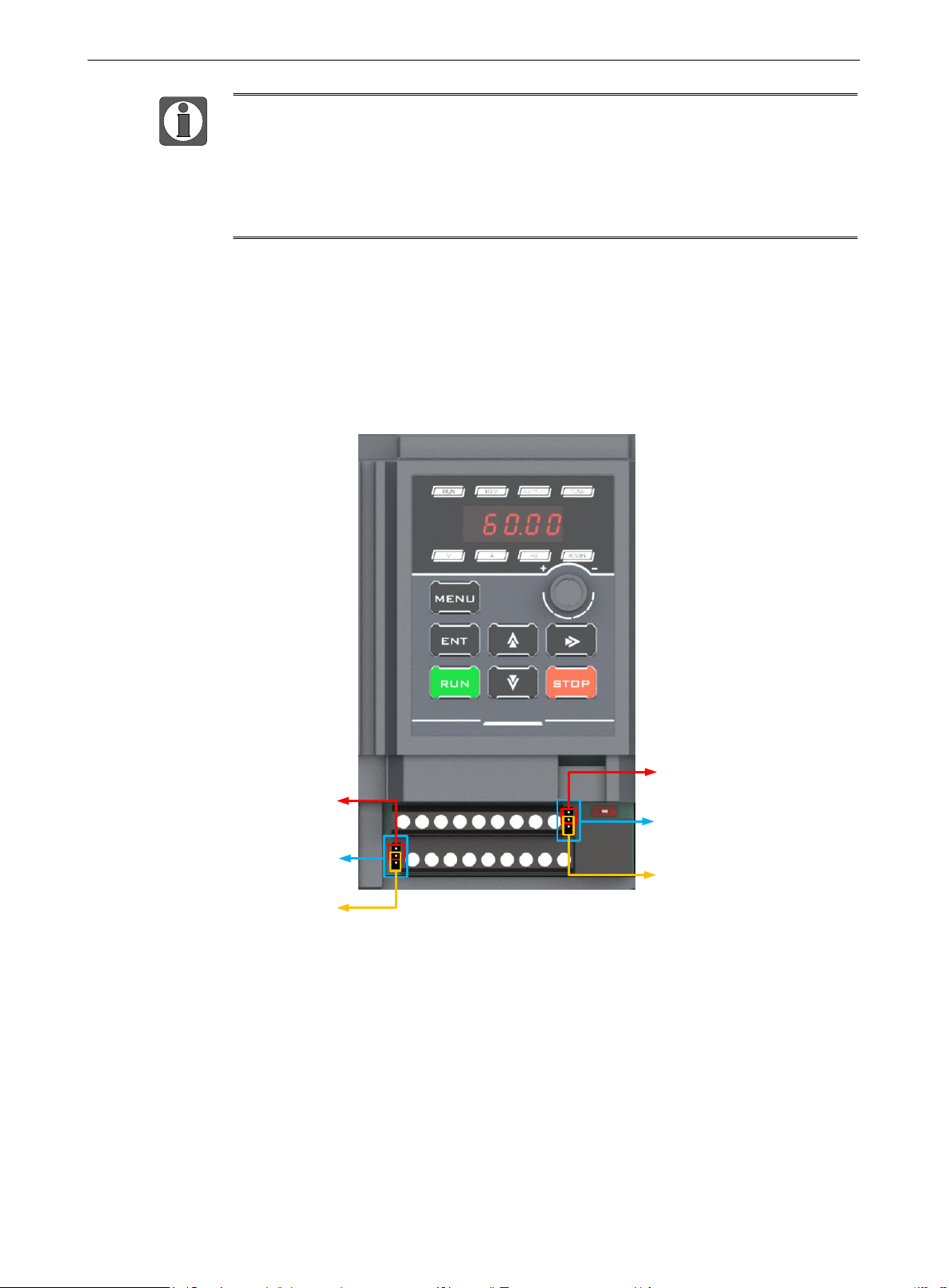

3）模拟量电压/电流切换的跳帽位置
如下图所示，端子排左侧为 AI1 端子，模拟量输入端子选择模拟量电流/电压的跳帽，跳帽放在上
面两个引脚上，则表示为模拟量电流输入，跳帽在下面两个引脚上，则表示为模拟量电压输入；
右侧为 AO 端子，模拟量输出端子选择模拟量电流/电压的跳帽，跳帽放在上面两个引脚上，则表
示为模拟量电流输出，跳帽在下面两个引脚上，则表示为模拟量电压输出。
AI1输入模拟量跳帽
模拟量电流
模拟量电压
AO输出模拟量跳帽
模拟量电流
模拟量电压
4）终端电阻
在进行 485 通讯时，有多个从站，为了提高通讯信号质量，提高抗干扰能力，需要将最后一个从
站的终端拨码置为 ON。终端电阻的位置如下图所示，拨码位置分为三个档位，分别为：
① 终端电阻置为 ON；
② 终端电阻置为 OFF；
③ 无含义。
