VH1 系列通用变频器用户手 册 2. 安装和配线 26 TA TB 220VAC TA TB 24VDC 4 ） 多台变频器可通过 RS485 连接在一起，由 PLC （ 或上 位机 ）作 主 机 控 制 ，如 图所 示。 随 着 连 接 台数的增加，通讯系统越容易受到干扰，建议按如下方式接线： PLC 主机 A B PE 变频器 控制板 A B PE 变频器 控制板 A B PE 变频器 控制板 A B PE 变频器 控制板 A B…
VH1 系列通用变频器用户手册 2. 安装和配线
25
⚫ 多台变频源型接线方式
COM
X1
3.3k
多台变频器使用变频 器内部24V电源的源 型接线方法
X1
3.3k
COM
X1
3.3k
多台变频器使用外部 24V电源的源型接线方法
X1
3.3k
VHL
变频器 1
VHL
2
VHL
变频器 1
VHL
2
+24V
信号Y1
PNP
0V
外部控制器
COM
24V
0V
+24V
信号Y1
PNP
0V
外部控制器
COM
VH1
变频器
VH1
变频器
VH1
变频器
VH1
变频器
此接线方式下，不同变频器的 X 端子不能并接使用，否则可能引起 X 的误动作：若
需要 X 端子并接（不同变频器之间），则需在 X 端子处串接二极管（阳极接 X）使
用，二极管需满足：IF > 40mA，VR > 40V。
2）数字输出端子
当数字输出端子需要驱动直流感性负载时，应加装续流二极管。否则易造成直流 24V 电源损坏。
驱动能力不大于 50mA。
一定要正确安装续流二极管的极性。如下图。否则当数字输出端子有输出时，马上
会将直流 24V 电源烧坏。续流二极管的选择标准：反向耐压大于负载电压的 5～10
倍，电流大于负载电流。
NPN
0V
Y1
继电器
二极管
24V
0V
变频器
3）继电器输出端子
电感性负载（继电器、电机、指示灯）在电流切断时都会引起电压尖峰。在继电器触点采用压敏
电阻进行防护，并在电感性负载上加装吸收电路，如压敏电阻、RC 吸收电路、二极管等，保证
在关断时的干扰电流最小。
VH1 系列通用变频器用户手册 2. 安装和配线
26
TA
TB
220VAC
TA
TB
24VDC
4）多台变频器可通过 RS485 连接在一起，由 PLC（或上位机）作主机控制，如图所示。随着连接
台数的增加，通讯系统越容易受到干扰，建议按如下方式接线：
PLC
主机
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
变频器
控制板
A B PE
2-4-3. 模拟输入输出端子配线
1）模拟输入端子 AI 的配线
AI1/AI2 端子接受模拟信号输入，AI1 通过跳帽选择输入电压（0～10V）或电流（0～20mA），
AI2 只支持电压。具体接线如下图所示：
VH1 系列通用变频器用户手册 2. 安装和配线
27

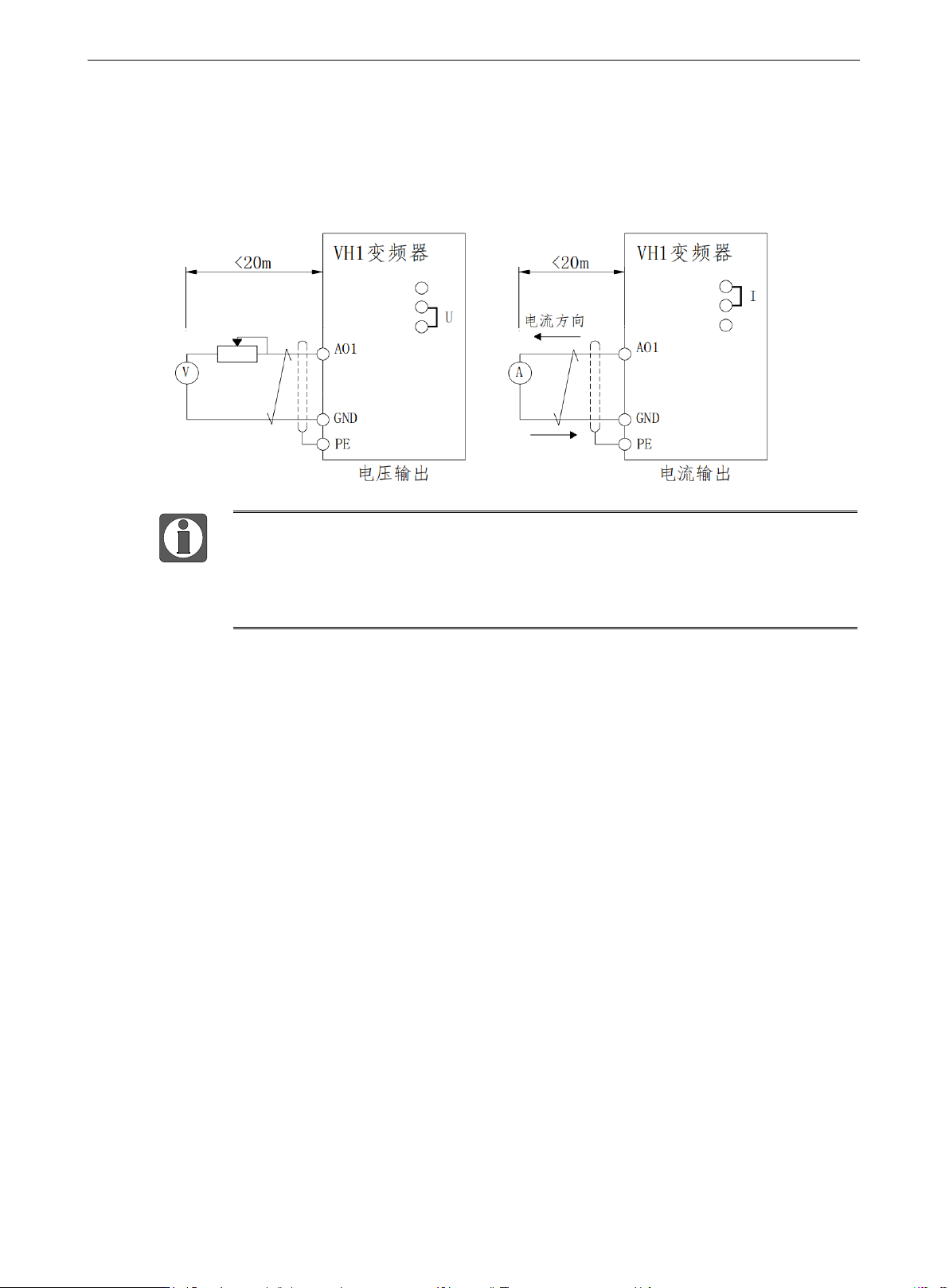

2）模拟输出端子 AO 的配线
AO 外接模拟表可指示多种物理量，AO 支持输出电压 0～10V 或电流 0-20mA（外部负载 2kΩ-1M
Ω）。端子配线方式如下图。
⚫ 使用模拟输入时，AI 与 GND 之间安装滤波电容或共模电感。
⚫ 控制端子 10V 与 GND 之间所接电位器阻值范围为 5～10K。
⚫ 模拟输入、输出信号容易受到外部干扰，配线时必须使用屏蔽电缆，并良好接
地，配线长度应尽可能短，不大于 20m。
