VH1 系列通用变频器用户手册 3. 操作说明与应用举例
39
3-3-3. 停机模式
变频器的停机模式有 2 种，分别为减速停车、自由停车，由功能码 P4-22 选择。
参数
名称
设定值
说明
P4-22
停机方式
0
减速停机，该方式变频器根据减速时间进行停机
1
自由停机，变频器立即停止输出，电机靠惯性自由停止
频率f
时间t
P4-22=1;自由停机
频率f
时间t
停机命令
停机命令
运行频率
P4-23
停机直流
制动起始
频率
无输出
P4-26
停机直流
制动时间
P4-24
停机直流
制动等待
时间
P0-19
减速时间
P4-22=0;减速停机
P4-25:停机制动电流%
出厂值：
P4-22=0;
P4-23=0.00Hz
P4-24=0.0s
P4-25=0%;
P4-26=0.0s
减速时间
负载转速
依靠惯性自然停机
运行频率
V/F 控制方式下如果发现电机实际减速时间远远大于设定减速时间，可以采取以下措施：
制动单元/能量回馈单元
措施
无
可以增加 P5-16 过励磁增益设定值，每次调整±20，增加过励磁增
益后，如果引起电机振荡过压故障，请减小压失速抑制电压增益
P5-26 的设定值
有（变频器的输入电压
323～437V）
调整 P7-52 制动起始电压设定值为 690V，P5-16（过励磁增益）设
置为 0
使用停机直流制动，推荐设定值：P4-23 停机时直流制动起始频率
0.5Hz，P4-25 停机直流制动电流百分比 50%，P4-26 停机直流制动
的时间 1s
使用制动电阻时：P5-16（过励磁增益）设置为 0，否则易引起运行中电流过大；P5-24
（过压失速使能）设置为 0，否则可能导致减速时间过长。
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
40
3-4. 变频器运行频率控制
变频器设置了 2 个频率给定通道，分别命名为主频率源 A 和辅频率源 B，可以单一通道工作，也
可随时切换，甚至可以可设定计算方法进行叠加组合，以满足应用现场的不同控制要求。
通过功能码 P0-05 进行设置。
参数
范围
说明
P0-05
个位（0～2）
0：主频率源 A
1：主辅频率运算结果
2：主频率源 A 和辅频率源 B 切换
十位（0～3）
0：A+B
1：A-B
2：A 和 B 的最大值
3：A 和 B 的最小值
4：A*B/P0-13（3750 及以上版本支持）
3-5. 摆频功能
摆频功能是指变频器输出频率，以设定频率为中心进行上下摆动，在纺织、化纤的加工设备中，
使用摆频功能，可以改善纱锭绕卷的均匀平密，相关参数如下表：
参数
名称
设定范围
A0-05
摆频设定方式
0：相对于中心频率
1：相对于最大输出频率
A0-06
摆频幅度
0.0%～100.0%
A0-07
突跳频率幅度
0.0%～50.0%
A0-08
摆频周期
0.1s～3600.0s
A0-09
摆频的三角波上升时间
0.1%～100.0%
通过参数 A0-05 来确定摆幅的基准量。
0：相对中心频率（P0-05 频率源），为变摆幅系统。摆幅随中心频率（设定频率）的变化而变化。
1：相对最大输出频率（P0-13），为定摆幅系统，摆幅固定。

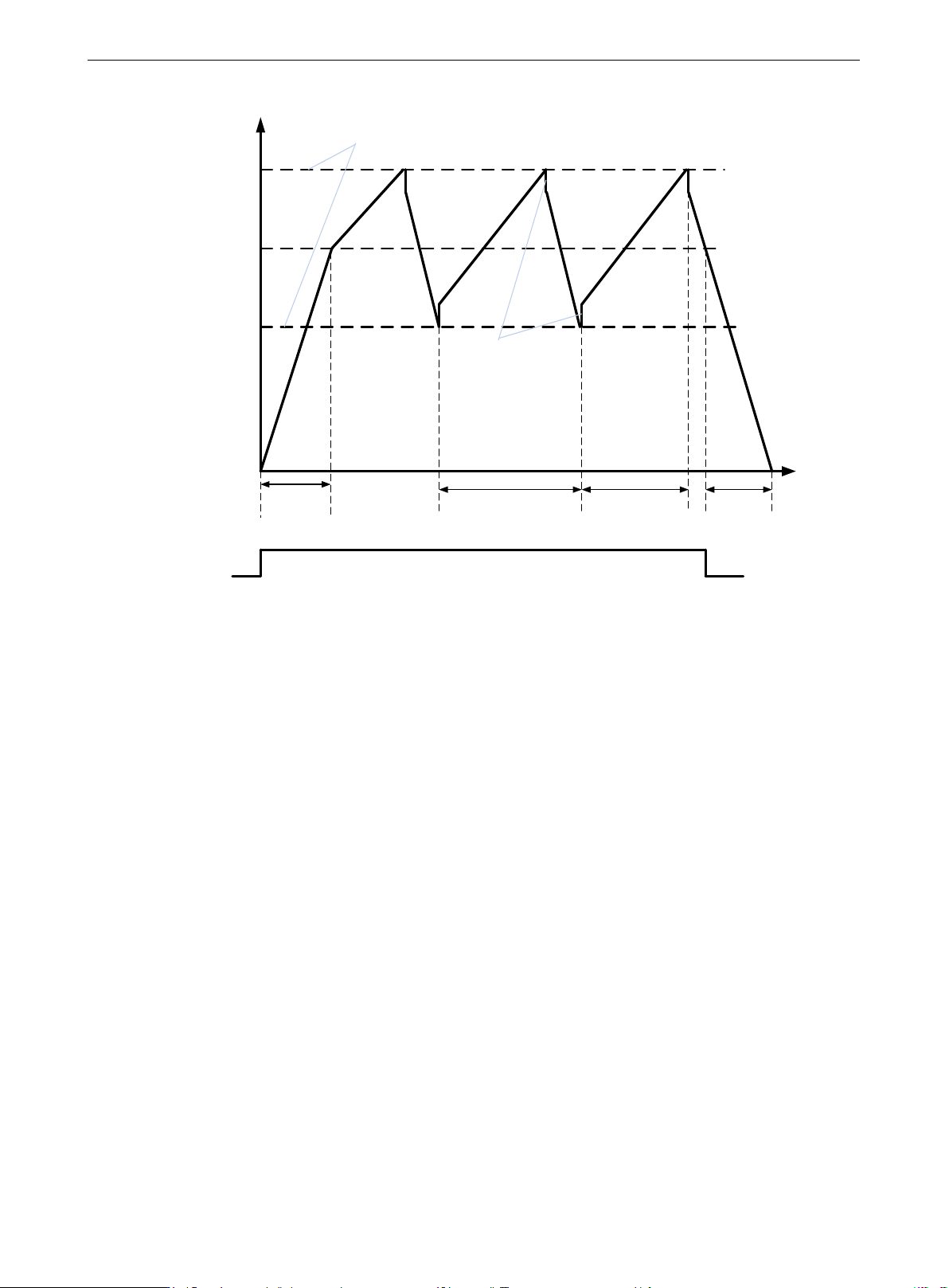

摆频运行频率相对中心频率（A0-05=0）时在时间轴的轨迹如下图所示：
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
41
输出频率Hz
时间t
按加速时
间加速
摆频周期
三角波上
升时间
按减速时
间加速
运行命令
摆频下限频率
中心频率Fset
摆频上限频率
摆频幅度
Aw=Fset*A0-06
纺织突跳频率
Aw=Fset*A0-07
A0-06 摆频幅度 AW：
当设置摆幅相对于中心频率（A0-05=0）时，摆幅 AW＝频率源 P0-05×摆幅幅度 A0-06；当设置
摆幅相对于最大频率（A0-05=1）时，摆幅 AW＝最大输出频率 P0-13×摆幅幅度 A0-06。
A0-08 摆频周期：一个完整的摆频周期的时间值。
A0-07 突跳频率幅度：
突跳频率幅度为摆频运行时，突跳频率相对于摆幅的频率百分比，即：突跳频率＝摆幅 AW×突
跳频率幅度 A0-07。
如选择摆幅相对于中心频率（A0-05=0），突跳频率是变化值。如选择摆幅相对于最大输出频率
（A0-05=1），突跳频率是固定值。摆频运行频率受上限频率和下限频率的约束。
A0-09 三角波上升时间系数：是三角波上升时间相对摆频周期 A0-08 的时间百分比。
三角波上升时间（s）＝摆频周期 A0-08×三角波上升时间系数 A0-09；
三角波下降时间（s）＝摆频周期 A0-08×（1－三角波上升时间系数 A0-09）。
