VH1 系列通用变频器用户手册 3. 操作说明与应用举例
30
3-1-4. 操作面板操作方法
通过操作面板可对变频器进行各种操作，举例如下：

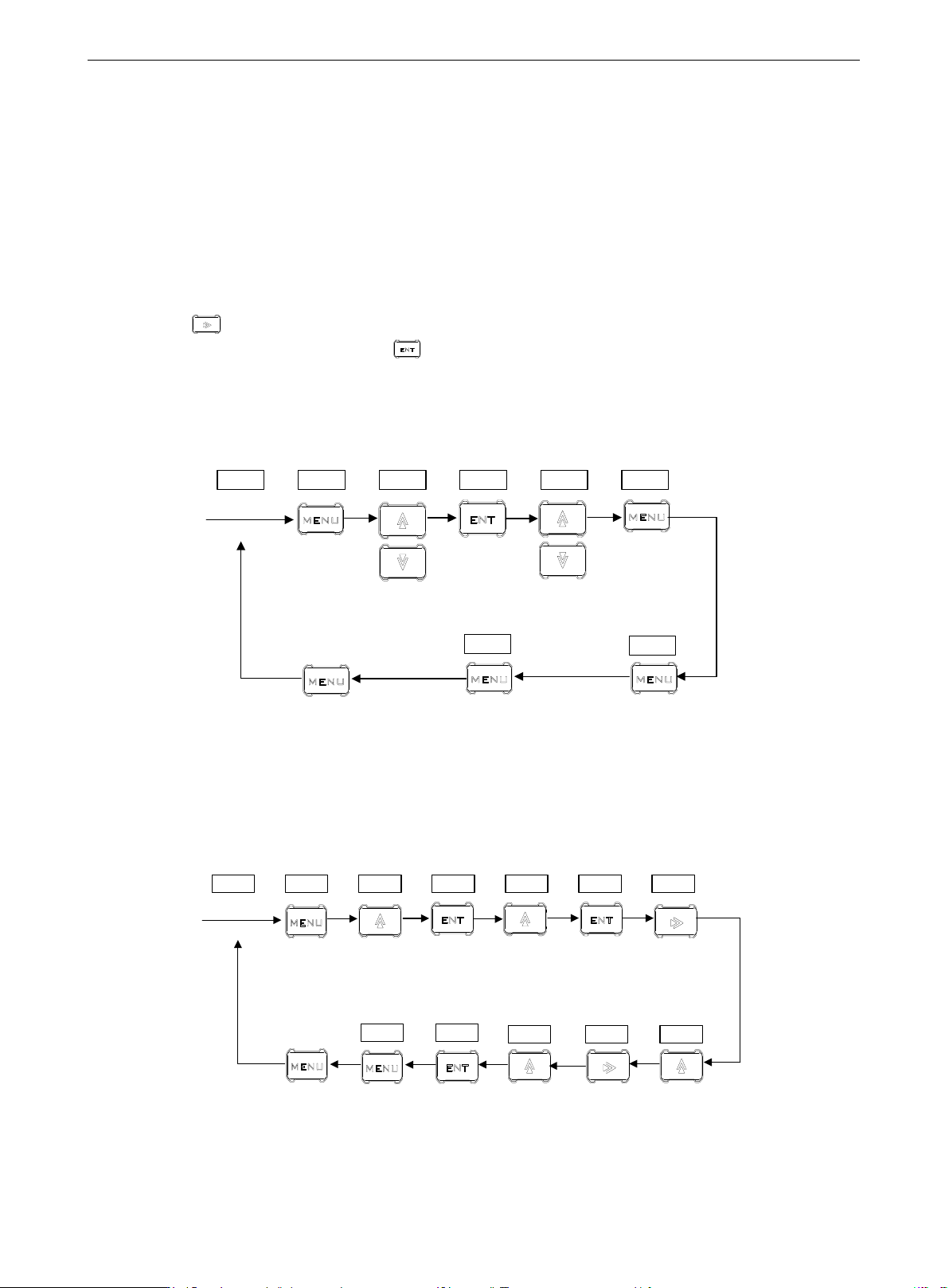

1）状态参数的显示切换
方法一：
按下 键后，切换 LED 显示参数，运行显示参数设置 P8-07 和 P8-08，停机显示参数设置 P8-09。
在查询状态监控参数时，可以按 键直接切换回默认监控参数显示状态。停机状态默认监控参
数为设定频率，运行状态默认监控参数为输出频率。
方法二：
查看 U0 组参数，假设查看 U0-02。
50.00 -P0- -U0- U0-00 U0-02 530.0
LED
显示
按键
操作
-U0-
U0-02
停机状态
显示参数
按下确认
进入一级
菜单
选择
U0组
进入编辑
状态显示
二级菜单
选择功能
码U0-02
按下确认
进入三级
菜单
退回二
级菜单
退回一
级菜单
退出编
辑状态
2）参数的设置
假设参数 PC-00（点动频率）从 5.00Hz 更改设定为 8.05Hz 为例进行说明。
50.00 -P0- -PC- PC-00 PC-00 05.00
LED
显示
按键
操作
PC-01
08.00
停机状态
显示参数
进入编辑
状态显示
一级菜单
选择
参数
PC
功能组确
认，进入
二级菜单
选择参数
PC-00
按下按
钮，确认
进入三级
菜单
参数修
改，进
行参数
位选择
存储修改后
的数值，退
回二级菜
单，显示下
一个参数
退出编
辑状态
05.00
参数修
改，进行
参数位选
择
08.00
参数修
改58
8.05
参数修
改05
-PC-
返回一
级菜单
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
31
在三级菜单状态下，若参数没有闪烁位，表示该参数不能修改，可能原因有：
① 该参数为不可修改参数，如实际检测的状态参数、运行记录参数等；
② 该参数在运行状态下不可修改，需停机后才能进行修改。

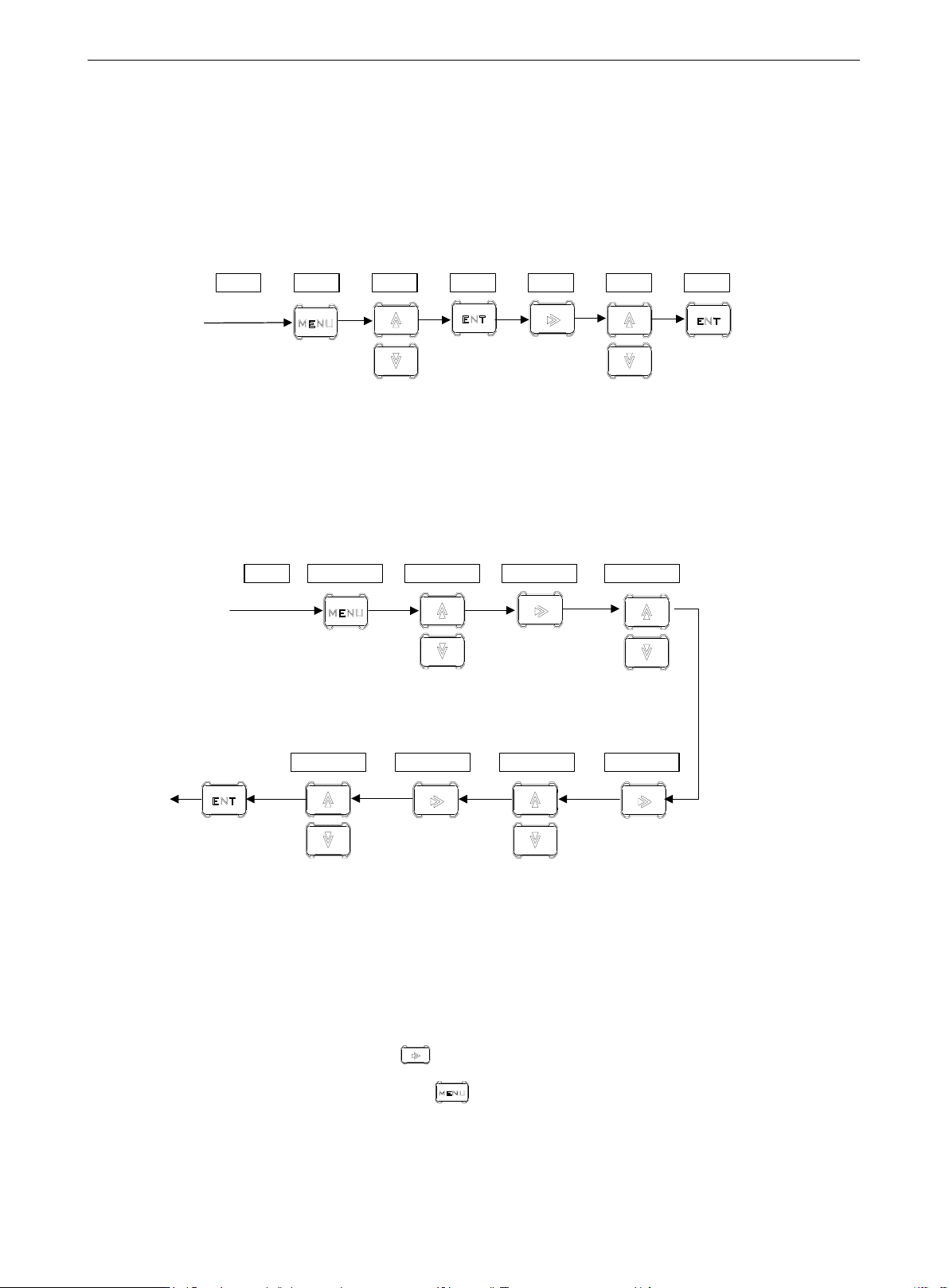

在二级菜单下可以实现一级菜单修改功能码组号的功能。
例如在 P4-00 界面调整 PC-00 的数值，可按左键将光标移动至“4”的位置进行调整，具体操作
如下图：
50.00 -P0- -P4- P4-00 P4-00 PC-00
LED
显示
按键
操作
停机状态
显示参数
05.00
按下确认
进入一级
菜单
选择
U0组
进入编辑
状态显示
二级菜单
光标移
动到 4
位置
参数
修改
4C
按下按钮
确认进入
参数设置
3）设置用户密码的验证解锁操作
假设“用户密码”P8-03 / P8-31 已设定值为“02345”。下图中黑体数字表示闪位。
50.00 0.0.0.0.0
LED
显示
按键
操作
停机状态
显示参数
0.0.0.0.5 0.0.0.0.5 0.2.0.0.5
0.2.0.0.50.2.3.0.50.2.3.0.50.2.3.4.5
用户密码生
效，进入用
户密码验证
状态
首先是个位
闪烁，递增
至5
光标移动
到 4 位置
递增
至2
移至第
三位
递增
至3
移至第
四位
递增
至4
按下确认
键，通过
验证，进
入编辑状
态
4）故障状态查询故障参数
故障状态查询的方法同上 U0 组监控参数。
说明：
（1）用户在故障码显示状态下按 键可以查询 P6 组参数。
（2）当用户查询故障参数时，可以按 键直接切换回故障码显示状态。
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
32
3-1-5. 参数快速查阅
VH1 系列的功能码较多，为方便用户快速查找，变频器另外提供快速查找功能码的方法：将常用
的功能码，用户进行挑选定制，最多可定制 32 个，组成一个用户定义的功能码集，用户通过 PE
组来确定需要显示的功能参数。
