VH1 系列通用变频器用户手册 3. 操作说明与应用举例
32
3-1-5. 参数快速查阅
VH1 系列的功能码较多，为方便用户快速查找，变频器另外提供快速查找功能码的方法：将常用
的功能码，用户进行挑选定制，最多可定制 32 个，组成一个用户定义的功能码集，用户通过 PE
组来确定需要显示的功能参数。
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
33
3-2. 变频器的上电
3-2-1. 上电后的检查
请按照本说明书“EMC（电磁兼容）”中提供的操作要求进行配线连接。
3-2-2. 初次上电操作
接线及电源检查确认无误后，合上变频器输入侧交流电源开关，给变频器上电，变频器操作键盘
LED 显示开机动态画面，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初

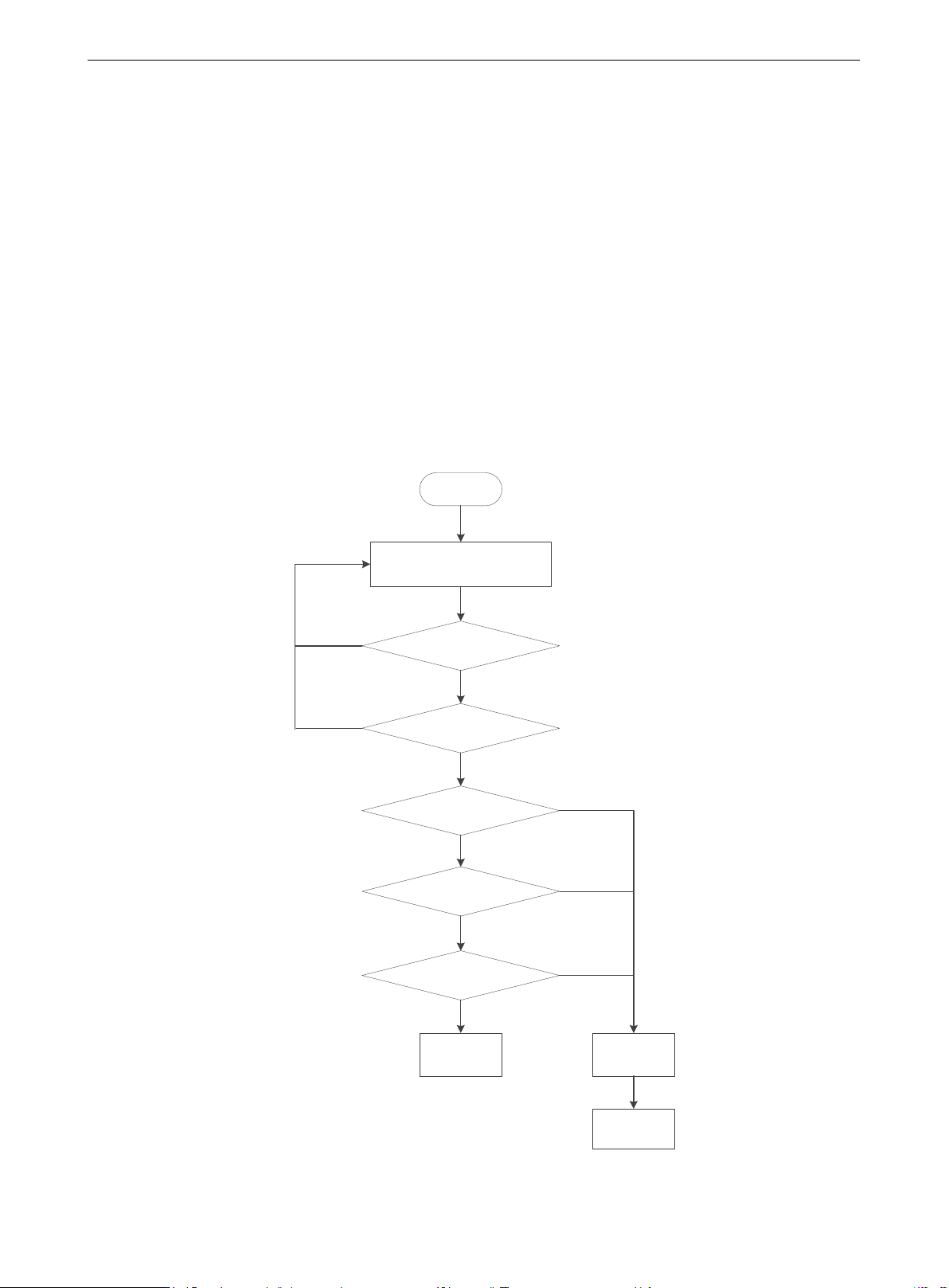

始化完毕，初次上电操作过程如下图所示：
开始
按要求进行配线连接
检查接线是否正确？
检查输入电压是否正确？
显示开机画面
听到接触器吸合声
显示设定频率
上电成功 上电失败
检查原因
否
否
是
是
是
是
是
否
否
否
VH1 系列通用变频器用户手册 3. 操作说明与应用举例
34
3-2-3. 开始调试
开始
安装变频器并接线
遵守安全措施，接通电源
参数初始化，并根据应用要求设置控制模式
1、设置启动命令、频率给定方式
2、针对启动命令和频率源不同方式，进行对应功能设置
3、进行启动、停止的过程功能设置
4、进行信号输出功能设置
控制模式选择
流程
SVC控制 VF控制
