VH1 系列通用变频器用户手 册 4. 功能参数 100 K1 K2 运行 命令 1 0 正转 1 1 反转 0 0 停止 0 1 停止 X1 X2 0V 运行使能 正反运行方向 数字量公共端 K1 K2 COM 24V X1 X2 0V 运行使能 正反运行方向 数字量公共端 K1 K2 COM 24V N P N 型输 入接法 P N P 型输 入接法 如图所示，该控 制模式在 K1 闭合 状态下， K2 断开 变频器正转 ， K2 …
VH1 系列通用变频器用户手册 4. 功能参数
99
端子 2
端子 1
加速或减速时间选择
对应参数
OFF
OFF
加速时间 1
P0-18、P0-19
OFF
ON
加速时间 2
PC-03、PC-04
ON
OFF
加速时间 3
PC-05、PC-06
ON
ON
加速时间 4
PC-07、PC-08
参数
名称
功能描述
P2-10
端子命令方式
0：两线式 1
1：两线式 2
2：三线式 1
3：三线式 2
4：三线式 3（3750 及以上版本支持）
该参数定义了通过外部端子控制变频器运行的四种不同方式。
为方便说明，下面任意选取 X1～X4 的多功能输入端子中的 X1、X2、X3 三个端子作为外部端子。
即通过设定 P2-00～P2-02 的值来选择 X1、X2、X3 三个端子的功能，详细功能定义见 P2-00～P2-03
的设定范围。当 X 端子功能设置为 51（两线式/三线式切换功能）时，切换效果为：两线式 1 切
换至三线式 1；两线式 2 切换至三线式 2；三线式 1 切换至两线式 1；三线式 2 切换至两线式 2。
0：两线式模式 1；此模式为最常使用的两线模式。由端子 X1、X2 来决定电机的正、反转运行。
功能码设定如下图：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
0
两线式 1
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）

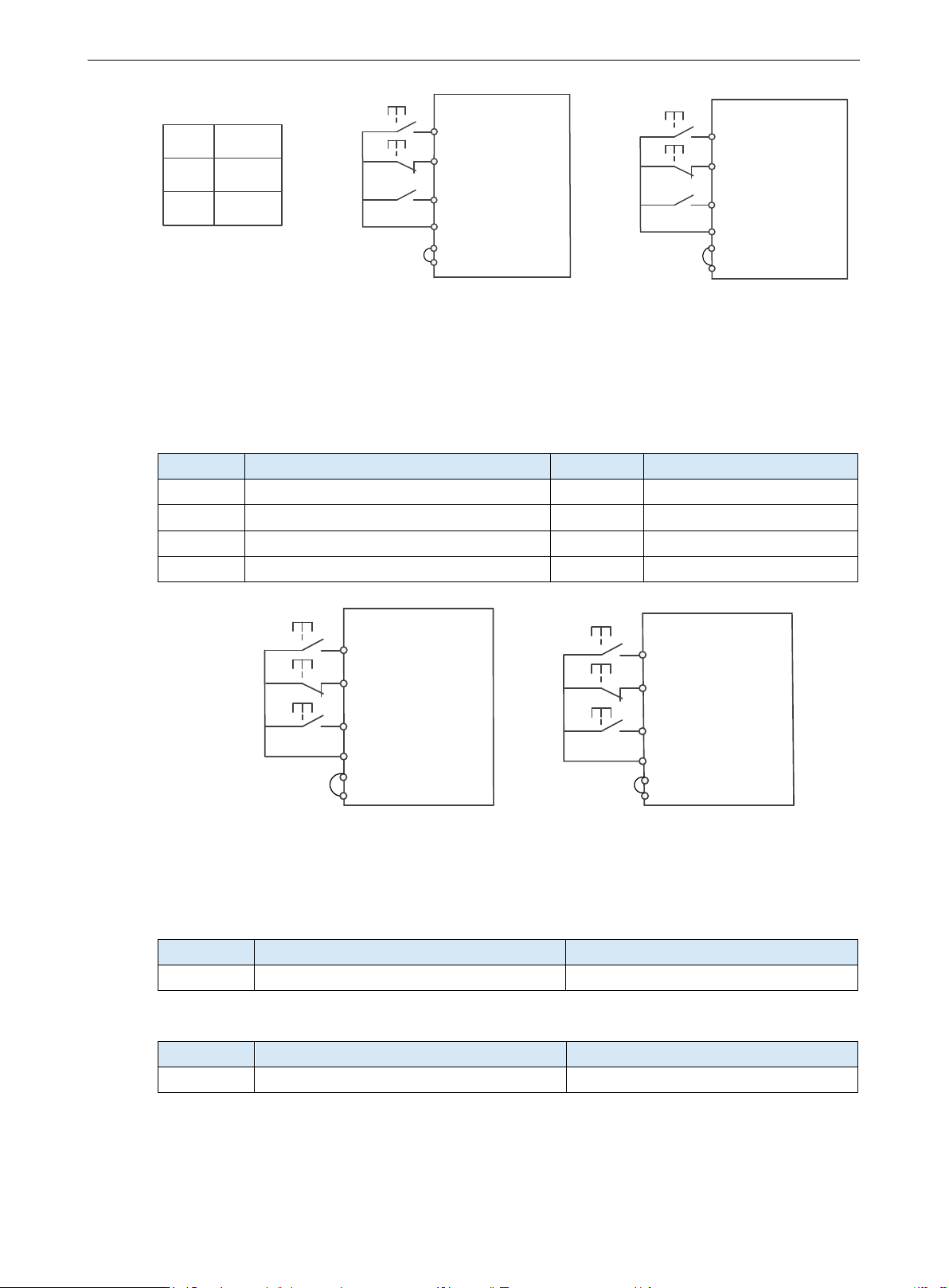

K1 K2
运行命令
1 0
正转
0 1
反转
1 1
停止
0 0
停止
X1
X2
0V
正转运行（FWD）
反转运行（REV）
数字量公共端
K1
K2
24V
COM
NPN型接法
X1
X2
0V
正转运行（FWD）
反转运行（REV）
数字量公共端
K1
K2
24V
COM
PNP型接法
如图所示，该控制模式下，K1 闭合，变频器正转运行。K2 闭合反转，K1、K2 同时闭合或者断
开，变频器停止运转。
1：两线式模式 2；用此模式时 X1 端子功能为运行使能端子，而 X2 端子功能确定运行方向。功
能码设定如下图：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
1
两线式 2
P2-00
X1 端子功能选择
1
运行使能
P2-01
X2 端子功能选择
2
正反运行方向
VH1 系列通用变频器用户手册 4. 功能参数
100
K1 K2
运行命令
1 0
正转
1 1
反转
0 0
停止
0 1
停止
X1
X2
0V
运行使能
正反运行方向
数字量公共端
K1
K2
COM
24V
X1
X2
0V
运行使能
正反运行方向
数字量公共端
K1
K2
COM
24V
NPN型输入接法
PNP型输入接法
如图所示，该控制模式在 K1 闭合状态下，K2 断开变频器正转，K2 闭合变频器反转；K1 断开，
变频器停止运转。
2：三线式控制模式 1；此模式 X3 为使能端子，方向分别由 X1、X2 控制。功能码设定如图如下：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
2
三线式 1
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）
P2-02
X3 端子功能选择
3
三线式运行控制
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
停止按钮
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
停止按钮
24V
0V
0V
NPN型输入接法
PNP型输入接法
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，按下 SB2 按钮变频器正转，同时再按下 SB3 按
钮变频器反转，SB1 按钮断开瞬间变频器停机。正常启动和运行中，必需保持 SB1 按钮闭合状态，
SB2、SB3 按钮的命令则在闭合动作沿即生效，变频器的运行状态以该 3 个按钮最后的按键动作
为准。
3：三线式控制模式 2；此模式的 X2 为使能端子，运行命令由 X1 来给出，方向由 X3 的状态来
决定。功能码设定如图如下：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
3
三线式 2
P2-00
X1 端子功能选择
1
运行使能
P2-01
X2 端子功能选择
3
三线式运行控制
P2-02
X3 端子功能选择
2
正反运行方向
VH1 系列通用变频器用户手册 4. 功能参数
101
X1
X2
COM
运行命令
停止运行
数字量公共端
SB2
SB1
X3
运行方向
K
运行使能
停止按钮
K
运行命令
0
正转
1
反转
X1
X2
COM
运行命令
停止运行
数字量公共端
SB2
SB1
X3
运行方向
K
运行使能
停止按钮
NPN型输入接法 PNP型输入接法
24V
0V
0V
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，按下 SB2 按钮变频器运行，K 断开变频器正转，
K 闭合变频器反转；SB1 按钮断开瞬间变频器停机。正常启动和运行中，必需保持 SB1 按钮闭合
状态，SB2 按钮的命令则在闭合动作沿即生效。
4：三线式控制模式 3（3750 及以上版本支持）；此模式的 X3 为使能端子，由端子 X1、X2 来决
定电机的正、反转运行。功能码设定如图如下：
参数
名称
设定范围
功能描述
P2-10
端子命令方式
4
三线式 3
P2-00
X1 端子功能选择
1
正转运行（FWD）
P2-01
X2 端子功能选择
2
反转运行（REV）
P2-02
X3 端子功能选择
3
三线式运行控制
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
停止按钮
X1
X3
COM
正转运行（FWD）
运行使能
数字量公共端
SB2
SB1
X2
反转运行（REV）
SB3
正转按钮
反转按钮
停止按钮
24V
0V
0V
NPN型输入接法
PNP型输入接法
24V
如图所示，该控制模式在 SB1 按钮闭合状态下，变频器 0Hz 运行，同时 SB2 按钮闭合时，变频
器正转上升到正频率指令，SB3 按钮闭合时，变频器反转频率上升到负频率指令；当 SB2 和 SB3
同时闭合时，则正转上升到正频率指令。正方向信号的优先级高于反方向的信号。
参数
名称
设定范围
P2-11
端子 UP/DOWN 变化率
0.001Hz/s～50.000Hz/s
用于设置端子 UP/DOWN 调整设定频率时，频率变化的速度，即每秒钟频率的变化量。
参数
名称
设定范围
P2-12
X 滤波时间
0.000s～1.000s
设置 X 端子状态的软件滤波时间。若使用场合输入端子易受干扰而引起误动作，可将此参数增大，
以增强则抗干扰能力。但是该滤波时间增大会引起 X 端子的响应变慢。
