VH1 系列通用变频器用户手册 4. 功能参数
164

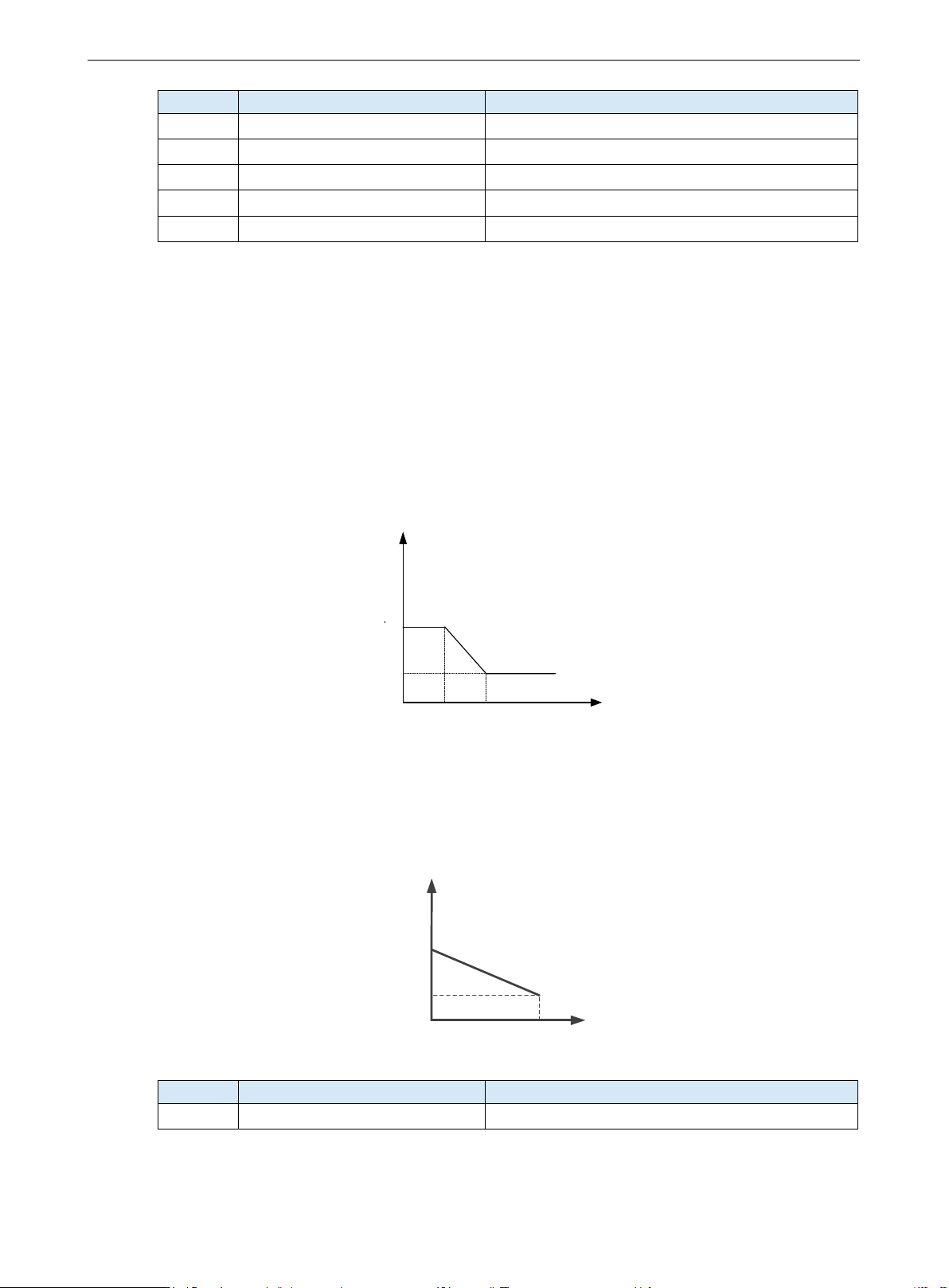

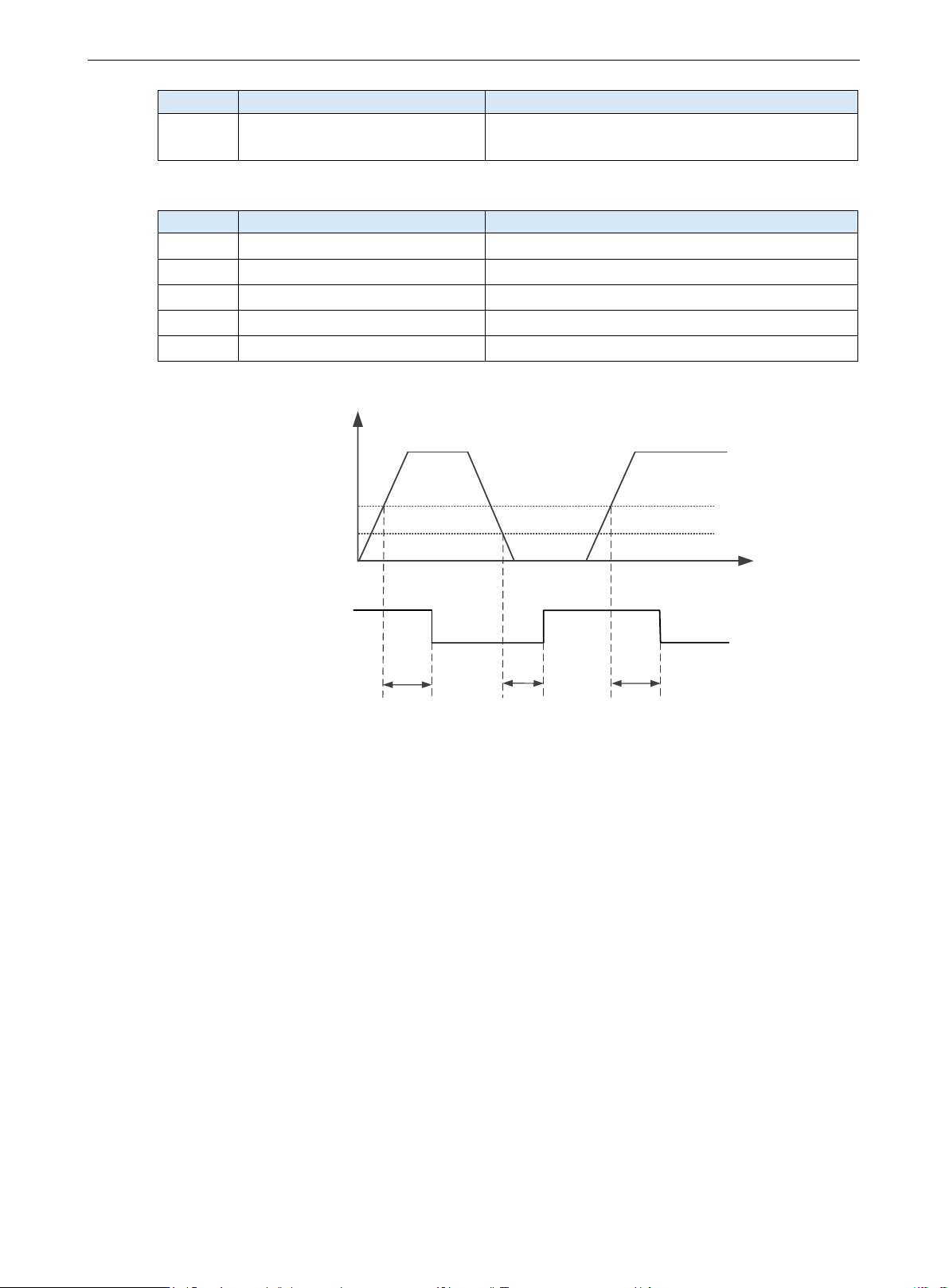

参数
名称
设定范围
A8-06
PID 作用方向
0：正作用
1：反作用
正作用：当 PID 的反馈信号小于给定量时，变频器输出频率上升。如收卷的张力控制场合。
反作用：当 PID 的反馈信号小于给定量时，变频器输出频率下降。如放卷的张力控制场合。
该功能受多功能端子 PID 作用方向取反的影响，使用中需要注意。
参数
名称
设定范围
A8-07
PID 反馈滤波时间
0.00s～30.00s
A8-08
PID 输出滤波时间
0.00s～30.00s
A8-07 用于对 PID 反馈量进行滤波，该滤波有利于降低反馈量被干扰的影响，但是会带来过程闭
环系统的响应性能下降。
A8-08 用于对 PID 输出频率进行滤波，该滤波会减弱变频器输出频率的突变，但是同样会带来过
程闭环系统的响应性能下降。
参数
名称
设定范围
A8-09
PID 偏差极限
0.0%～100.0%（A8-03）
当 PID 给定量与反馈量之间的偏差小于 A8-09 时，PID 停止调节动作。这样，给定与反馈的偏差
较小时输出频率稳定不变，对有些闭环控制场合很有效。
参数
名称
设定范围
A8-10
PID 比例增益 1
0.0s～100.0s
A8-11
PID 积分时间 1
0.01s～10.00s
A8-12
PID 微分时间 1
0.001s～10.000s
比例增益 P：
决定整个 PID 调节器的调节强度，P 越大调节强度越大。该参数 100.0 表示当 PID 反馈量和给定
量的偏差为 100.0%时，PID 调节器对输出频率指令的调节幅度为最大频率。
积分时间 I：
决定 PID 调节器积分调节的强度。积分时间越短调节强度越大。积分时间是指当 PID 反馈量和给
定量的偏差为 100.0% 时，积分调节器经过该时间连续调整，调整量达到最大频率。
微分时间 D：
决定 PID 调节器对偏差变化率调节的强度。微分时间越长调节强度越大。微分时间是指当反馈量
在该时间内变化 100.0%，微分调节器的调整量为最大频率。
参数
名称
设定范围
A8-13
PID 微分限幅
0.00～100.00
PID 调节器中，微分的作用是比较敏感的，很容易造成系统振荡，为此，一般都把 PID 微分的作
用限制在一个较小范围，A8-13 是用来设置 PID 微分输出的范围。
参数
名称
设定范围
A8-14
PID 参数切换条件
0：不切换
1：通过 X 端子切换
2：根据偏差自动切换
3：根据运行频率自动切换
VH1 系列通用变频器用户手册 4. 功能参数
165
参数
名称
设定范围
A8-15
PID 参数切换偏差 1
0.0%～A8-16
A8-16
PID 参数切换偏差 2
A8-16～100.0%
A8-17
PID 比例增益 2
0.0s～100.0s
A8-18
PID 积分时间 2
0.01s～10.00s
A8-19
PID 微分时间 2
0.001s～10.000s
在某些应用场合，一组 PID 参数不能满足整个运行过程的需求，需要不同情况下采用不同 PID 参
数。参数可通过多功能端子的 X 端子（功能 35）进行切换，也可以根据偏差进行切换。
1：通过多功能端子 X 进行切换
通过多功能端子的 35 功能进行切换时，端子无效对应第 1 组 PID 参数，端子闭合有效对应第 2
组 PID 参数。
2：通过偏差自动切换
给定与反馈之间偏差绝对值小于 PID 参数切换偏差 1（A8-15）时，PID 参数选择第 1 组 PID 参
数；给定与反馈之间偏差绝对值大于 PID 切换偏差 2（A8-16）时，PID 参数选择选择第 2 组 PID
参数；给定与反馈之间偏差处于切换偏差 1 和切换偏差 2 之间时，PID 参数为两组 PID 参数线性
插补值，如下图所示：
PI参数
切换偏差
A8-11
A8-15 A8-16
A8-10
A8-12
A8-18
A8-17
A8-19
3：根据运行频率自动切换
变频器运行在 0～最大频率之间时，两组 PID 参数化为坐标轴两点进行参数线性插补值，0Hz 与
第一个 PID 参数是第一个点，最大频率与第二个 PID 参数是第二点，构成一个直线函数，当前频
率代入函数算出当前 PID 参数。
P0-13
最大输出频率
运行频率/Hz
0Hz
PID参数
A8-11
A8-10
A8-12
A8-18
A8-17
A8-19
参数
名称
设定范围
A8-21
传感器量程
0.0～2.5 Mpa
设置变频器接收的传感器的总量程。
VH1 系列通用变频器用户手册 4. 功能参数
166
参数
名称
设定范围
A8-24
休眠功能
0：无效
1：有效
该参数用于选择是否开启休功能。
参数
名称
设定范围
A8-25
休眠压力准位
0.0%～150%（A8-03）
A8-26
休眠运行频率
P0-17～P0-15
A8-27
休眠运行频率持续时间
0s～600s
A8-28
唤醒压力准位
0.0%～100.0%（A8-03）
A8-29
唤醒延迟时间
0s～600s
休眠压力A8-25
压力
时间t
唤醒压力A8-28
变频器状态
休眠状态 休眠状态
休眠延迟时间
A8-27
休眠延迟时间唤醒延迟时间
A8-27A8-29
唤醒状态
当压力大于等于 A8-25 的设置值时且系统频率小于等于 A8-26 的设置值，系统将在 A8-27 的设置
时间后进入休眠状态，并自动停机。
当压力小于等于 A8-28 的设置值时，系统处于休眠状态时将在 A8-29 的设置时间后唤醒系统，变
频器开始启动。
