VH1 系列通用变频器用户手 册 4. 功能参数 141 参数 名称 设定范围 PC -07 加速时间 4 0. 1s ～ 6500. 0s PC -08 减速时间 4 0. 1s ～ 6500. 0s VH1 提供 4 组加减速 时间，第一 组加减速时间 为 P0 -18 / P0-19 ，默认使用第 一组加减速时间。 转矩控制下， 变频器的正向或反 向最大运 行频率， 频率上限的加减速时 间在 PC -07 （加 速） /PC- 0…

100%1 / 228

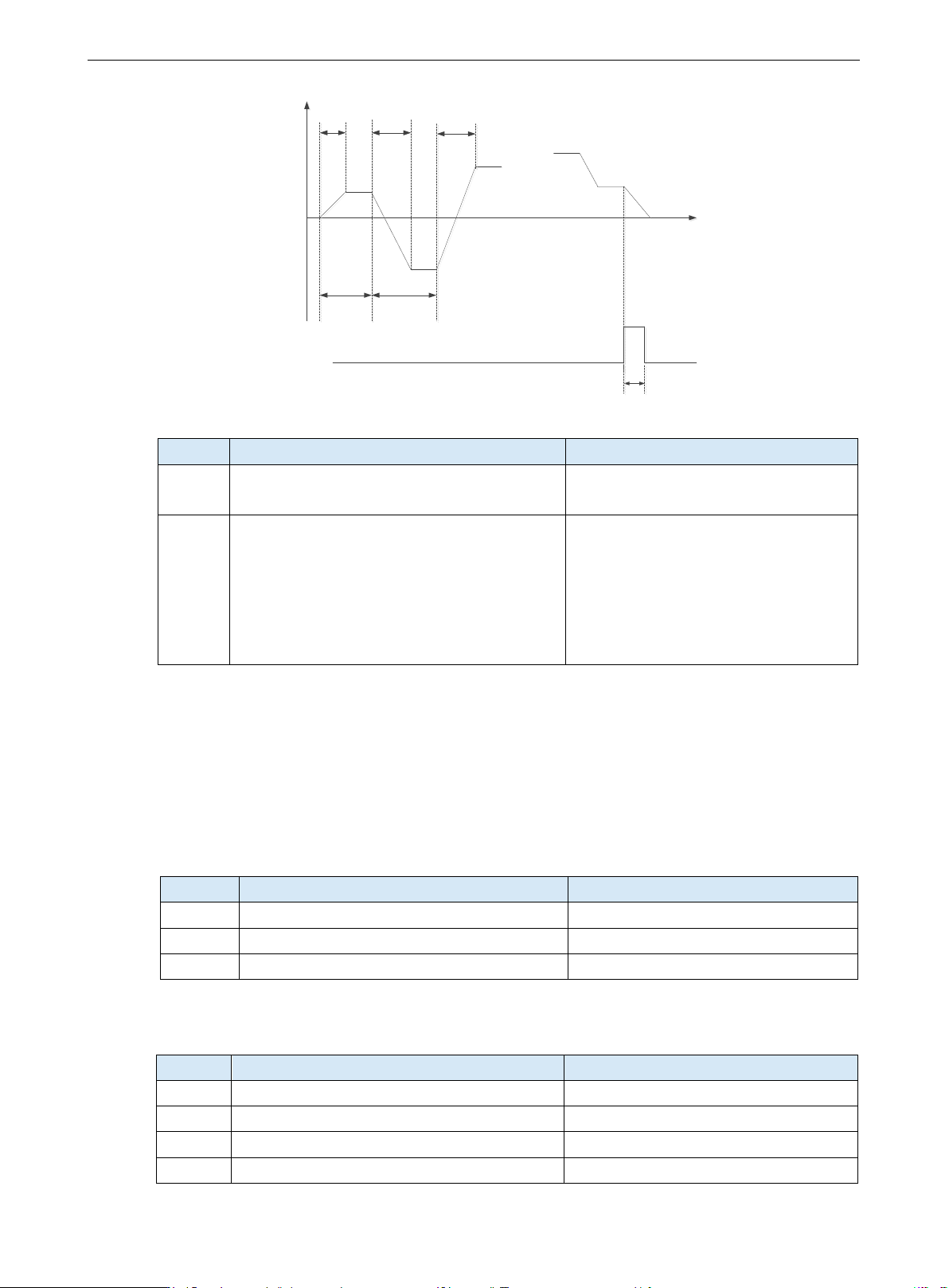

VH1 系列通用变频器用户手册 4. 功能参数
140
Y或RELAY
输出
250ms脉冲
运行方向
PB-18
PB-17 PB-19
PB-22PB-20
PB-00
PB-01
PB-02
PB-14
PB-15
时间t
……
参数
名称
设定范围
PB-50
简易 PLC 运行时间单位
0：S（秒）
1：h（小时）
PB-51
简易 PLC 掉电记忆选择
个位：掉电记忆选择
0：掉电不记忆
1：掉电记忆
十位：停机记忆选择
0：停机不记忆
1：停机记忆
PLC 掉电记忆是指记忆掉电前 PLC 的运行阶段及运行频率，下次上电时从记忆阶段继续运行。
选择不记忆，则每次上电都重新开始 PLC 过程。
PLC 停机记忆是停机时记录前一次 PLC 的运行阶段及运行频率，下次运行时从记忆阶段继续运
行。选择不记忆，则每次启动都重新开始 PLC 过程。
4-2-13. PC 组 辅助功能
参数
名称
设定范围
PC-00
点动运行频率
0.00Hz～最大输出频率 P0-13
PC-01
点动加速时间
0.0s～6500.0s
PC-02
点动减速时间
0.0s～6500.0s
定义点动时变频器的给定频率及加减速时间。
点动运行时，启动方式固定为直接启动方式（P4-00=0），停机方式固定为减速停机（P4-22=0）。
参数
名称
设定范围
PC-03
加速时间 2
0. 1s～6500.0s
PC-04
减速时间 2
0. 1s～6500.0s
PC-05
加速时间 3
0. 1s～6500.0s
PC-06
减速时间 3
0. 1s～6500.0s
VH1 系列通用变频器用户手册 4. 功能参数
141
参数
名称
设定范围
PC-07
加速时间 4
0. 1s～6500.0s
PC-08
减速时间 4
0. 1s～6500.0s
VH1 提供 4 组加减速时间，第一组加减速时间为 P0-18 / P0-19，默认使用第一组加减速时间。
转矩控制下，变频器的正向或反向最大运行频率，频率上限的加减速时间在 PC-07（加速）/PC-08
（减速）设定。
参数
名称
设定范围
PC-09
加减速时间单位
0：1s
1：0.1s
2：0.01s
通过 PC-09 给四组加减速时间设置小数位，可用于提高精度。
参数
名称
设定范围
PC-10
加减速时间基准频率
0：最大输出频率（P0-13）
1：设定频率
2：100Hz
确定加减速时间是从 0 加速到 PC-10 设置的频率所用的时间，若 PC-10=1 则电机的加速度是变化
的。
参数
名称
设定范围
PC-11
加速时间 1 与加速时间 2 切换频率点
0.00Hz～最大输出频率
PC-12
减速时间 1 与减速时间 2 切换频率点
0.00Hz～最大输出频率
当控制电机 1 时，可以自行选择不同加减速时间。
例：PC-11 设置 10Hz 时，加速过程中，当运行频率低于 10Hz 时加速时间采用加速时间 1（P0-18），
高于 10Hz 时加速时间采用加速时间 2（PC-03）；
PC-12 设置 10Hz 时，减速过程中，当运行频率高于 10Hz 时减速时间采用减速时间 2（PC-04），
低于 10HZz 时减速时间采用减速时间 1（P0-19）。
使用此功能时，多功能端子功能不能选择加减速时间切换。
参数
名称
设定范围
PC-13
跳跃频率 1
0.00Hz～最大输出频率
PC-14
跳跃频率 2
0.00Hz～最大输出频率
PC-15
跳跃频率幅度
0.00Hz～最大输出频率
当设定频率在跳跃频率范围内时，实际运行频率将会运行在离设定频率较近的跳跃频率。通过设
置跳跃频率，可以使变频器避开负载的机械共振点。
VH1 可设置两个跳跃频率点，若将两个跳跃频率均设为 0，则跳跃频率功能取消。

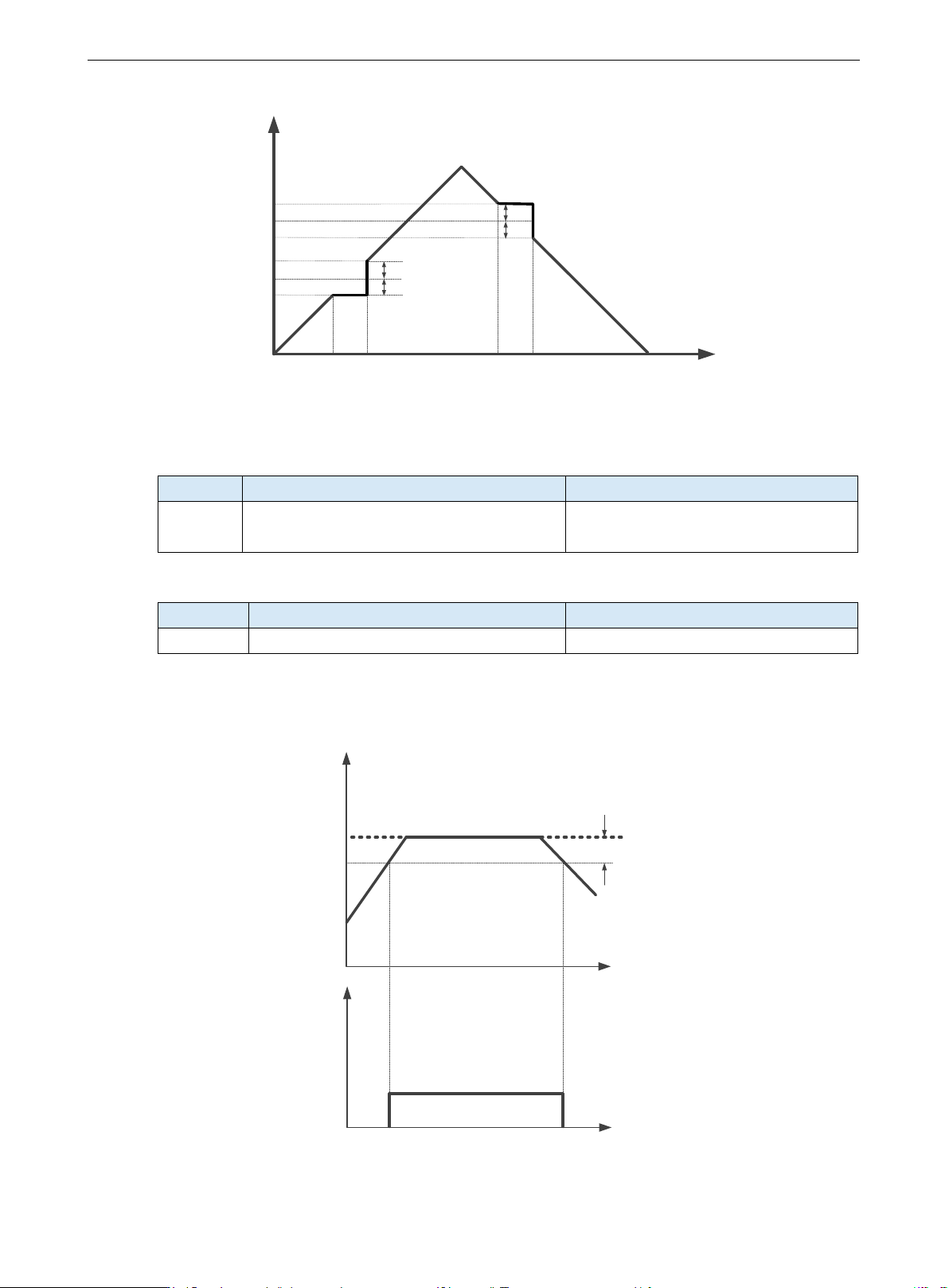

跳跃频率及跳跃频率幅度的原理示意，请参考下图。
VH1 系列通用变频器用户手册 4. 功能参数
142
输出频率
Hz
跳跃频率2
跳跃频率1
时间t
跳跃频率幅度
跳跃频率幅度
跳跃频率幅度
跳跃频率幅度
t1 t2 t3 t4
f1
f2
f3
f4
加速过程中，运行频率以 f1～f2 跳跃频率范围内的下限频率即 f1 时的频率运行；减速过程中，
运行频率以 f3～f4 跳跃频率范围内的上限频率即 f4 时的频率运行。
参数
名称
设定范围
PC-16
加减速过程中跳跃频率是否有效
0：无效
1：有效
设置加减速过程中跳跃频率是否有效。
参数
名称
设定范围
PC-17
频率到达检出幅度
0.0～100.0%（最大输出频率）
变频器的运行频率处于目标频率一定范围时，变频器多功能 Y 端子输出 ON 信号。
该参数用于设定频率到达的检测范围，该参数是相对于最大输出频率的百分比。下图为频率到达
示意图。
输出频率
Hz
设定频率
时间t
ON
频率到达
检测信号
检出幅值
一段速曲线
