VH1 系列通用变频器用户手册 2. 安装和配线
16

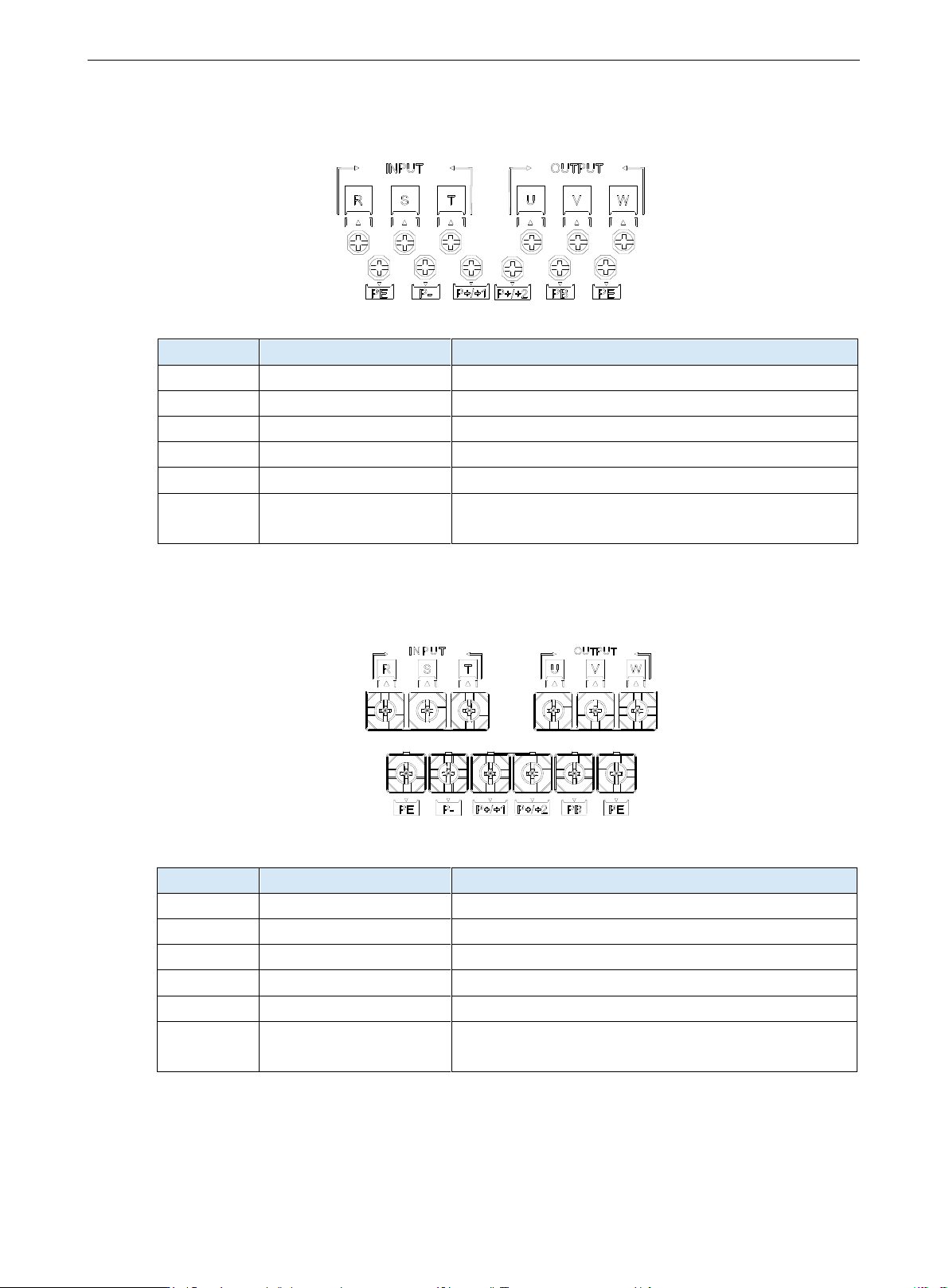

◼ VH1-4011/4015-B 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+/+2、PB
制动电阻连接端子
制动电阻连接点，无需拆除 P+/+1 与 P+/+2 之间短接片
P+/+1、P-
直流母线正、负端子
共直流母线输入点
P+/+1、P+/+2
电抗器接续端
改善功率，连接直流电抗器（母线正极+1/+2），连接
直流电抗器时需将短接片拆掉
◼ VH1-4018/4022-B 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+/+2、PB
制动电阻连接端子
制动电阻连接点，无需拆除 P+/+1 与 P+/+2 之间短接片
P+/+1、P-
直流母线正、负端子
共直流母线输入点
P+/+1、P+/+2
电抗器接续端
改善功率，连接直流电抗器（母线正极+1/+2），连接
直流电抗器时需将短接片拆掉
VH1 系列通用变频器用户手册 2. 安装和配线
17

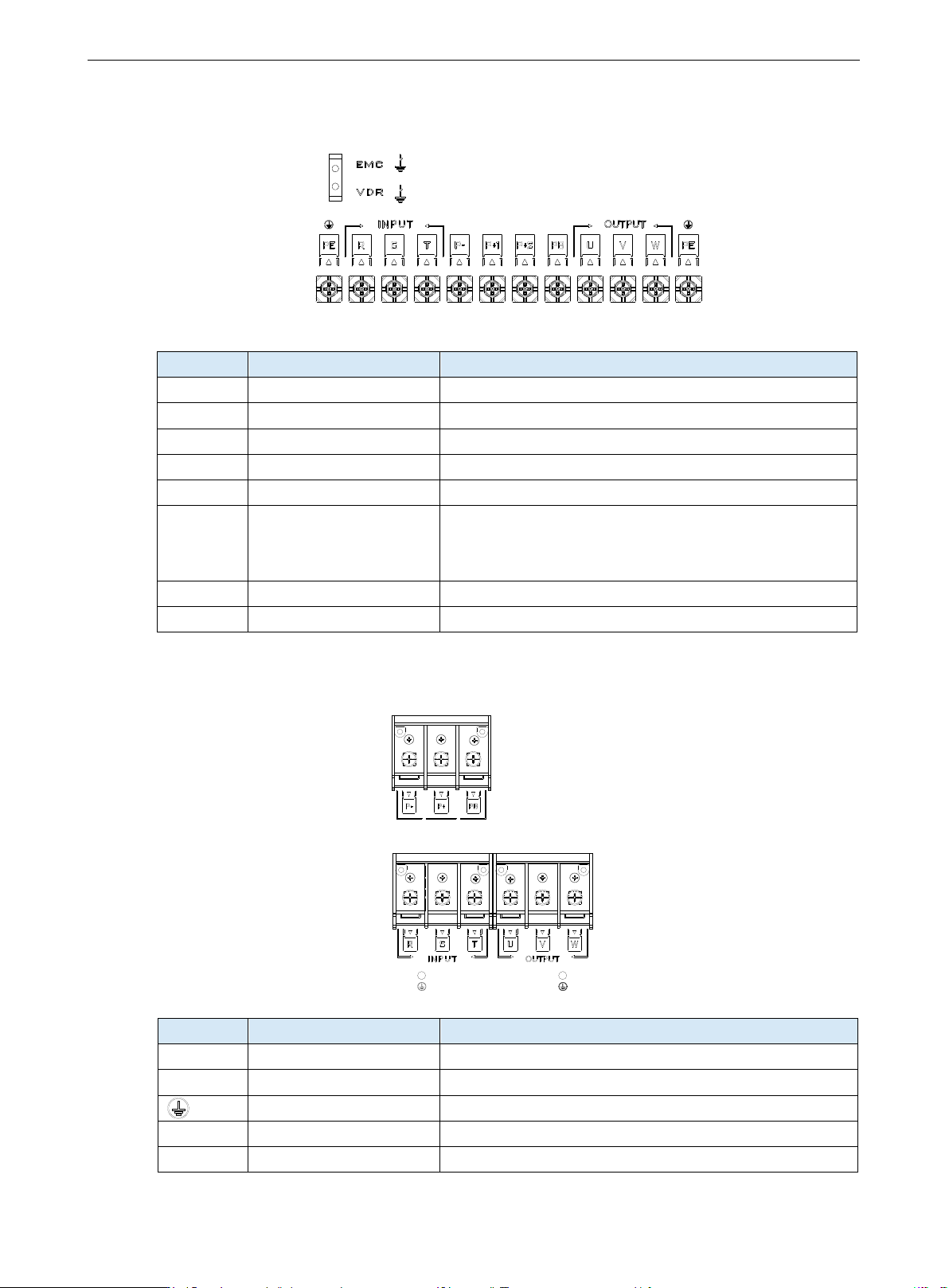

◼ VH1-4030/4037-B 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
PE
接地端子
保护接地
P+2、PB
制动电阻连接端子
制动电阻连接点，无需拆除 P+1 与 P+2 之间的短接片
P+1、P-
直流母线正、负端子
共直流母线输入点
P+1、P+2
电抗器接续端
改善功率，连接直流电抗器（母线正极+1/+2），连接直
流电抗器时需将短接片拆掉
可以减少交流侧的谐波含量，提升整体系统的功率因数
EMC
可选择性接地螺钉
连接内部 EMC 滤波器
VDR
可选择性接地螺钉
用于过电压保护，抑制尖峰电压，吸收浪涌电压
◼ VH1-4045/4055/4075 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
接地端子
保护接地
P+、PB
制动电阻连接端子
制动电阻连接点
P+、P-
直流母线正、负端子
共直流母线输入点
VH1 系列通用变频器用户手册 2. 安装和配线
18

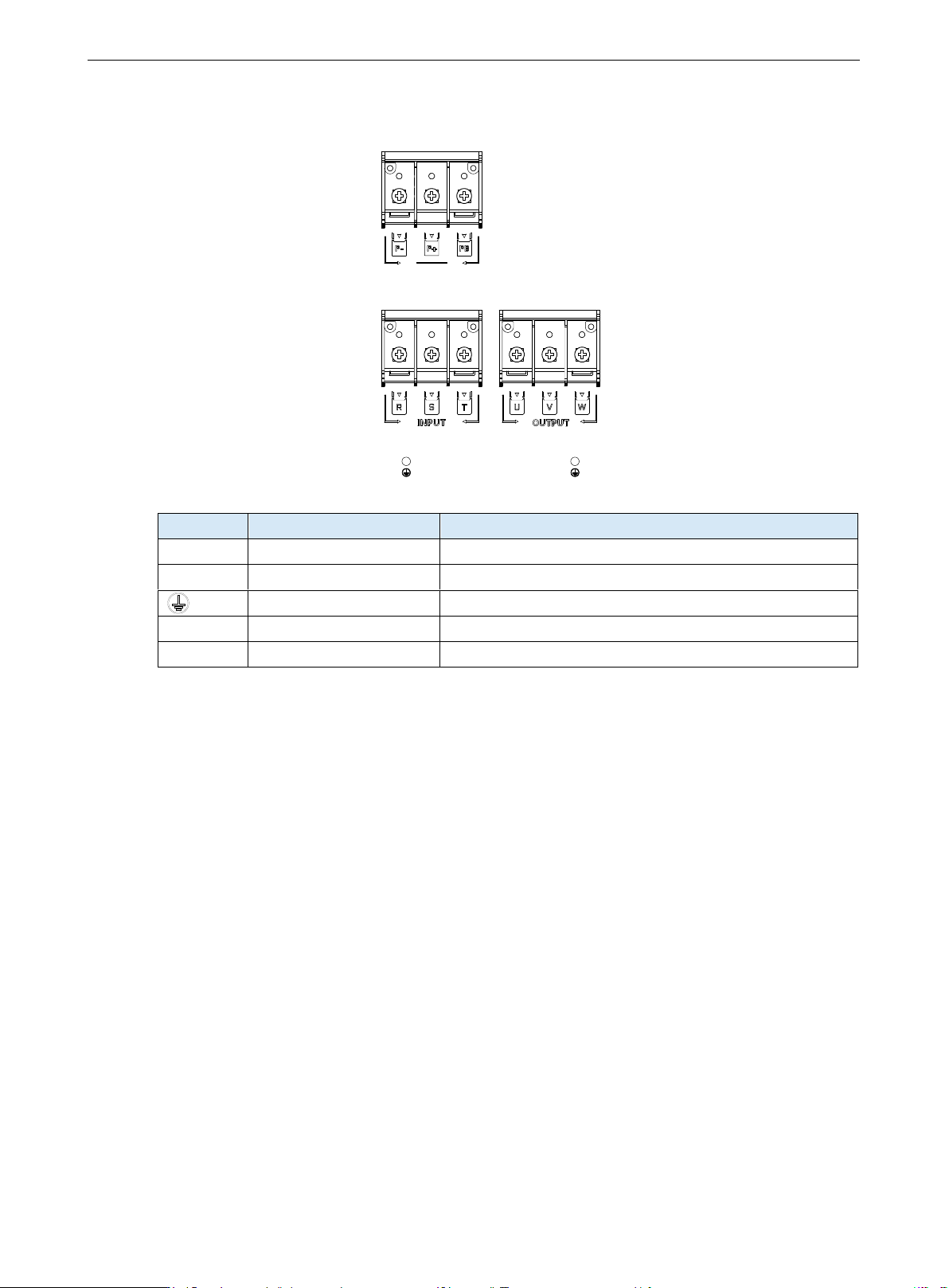

◼ VH1-4090/4110 主回路端子及说明
端子标记
端子名称
功能说明
R、S、T
三相 380V 电源输入端子
交流输入三相 380V 电源连接点
U、V、W
变频器输出端子
连接三相交流电机
接地端子
保护接地
P+、PB
制动电阻连接端子
制动电阻连接点
P+、P-
直流母线正、负端子
共直流母线输入点
◼ 注意事项
1）输入电源 L1、L2、L3 或 L1、L3 或 L、N 或 R、S、T
① 变频器的输入侧接线，无相序要求；变频器供单相 220V 电源时，接 L1、L3 或 L、N 两个端
子；变频器供三相 380V 电时，接 L1、L2、L3 或 R、S、T；端子位置详见上面的主回路端子
图。
② 断路器、接触器、交流电抗器、保险丝、制动电阻、输出电抗器均为选配件，详细请参见第 6
章选型与尺寸。
2）P+、PB
① 制动电阻选型参考推荐值，配线距离小于 5m，否则可能导致变频器损坏。
3）输出侧 U、V、W
① 输出侧线缆请参见第 6 章选型与尺寸；
② 变频器输出侧不可连接电容器或浪涌吸收器，否则会导致变频器损坏。
③ 电机电缆长度大于 100m 时，由于分布电容影响，易产生电气谐振，因此须在变频器附近加装
交流输出电抗器。
