VH1 系列通用变频器用户手册 4. 功能参数
154
线对应关系，脉冲输入所对应设定的 100.0%，是指相对转矩数字设定 PF-02 的百分比。
⚫ 2.2kw 以下功率段 3743 版本及以下不支持，3745 版本及以上最高支持 3kHz；
⚫ 2.2kw 及以上功率段的 3743 版本及以上最高支持 3kHz。
5：通讯给定
指目标转矩由通讯方式给定。
使用 Modbus 通讯时，由上位机通过通讯地址 H1105 给定数据，数据格式为带有 2 位小数点的数
据。
H1105 给定转矩，指相对于转矩数字设定 PF-02 的百分比，设定范围为 0~1000，数据格式为带有
1 位小数点的数据，单位：%，例如驱动转矩上限 PF-02=100%，H1105 给定 500，表示转矩给定
为 100%*50%=50%。反转可通过 PF-02 设置负值或者往 H1105 里给负值。
6：min(AI1,AI2)
目标转矩取 AI1 端子和 AI2 端子接收的较小值。
通过 AI1 端子和 AI2 端子接收模拟量电压/电流信号，将对比两个信号，目标转矩为两者中的最
小值。
7：max(AI1,AI2)
目标转矩取 AI1 端子和 AI2 端子接收的较大值。
通过 AI1 端子和 AI2 端子接收模拟量电压/电流信号，将对比两个信号，目标转矩为两者中的最
大值。
参数
名称
设定范围
PF-03
转矩控制正向最大频率源
0：数字设定
1：AI1
2：AI2
4：PULSE 脉冲（最大 3kHz）
5：通讯给定
6：min(AI1、AI2)
7：max(AI1、AI2)
（0～7 选项的满量程对应 P0-13 最大输
出频率）
PF-04
转矩控制正向最大频率
0.00Hz～最大输出频率
用于设置转矩控制方式下，变频器的正向或反向最大运行频率。频率上限的加减速时间在 PC-07
（加速）/PC-08（减速）设定。
当变频器转矩控制时，如果负载转矩小于电机输出转矩，则电机转速会不断上升，为防止机械系
统出现飞车等事故，必须限制转矩控制时的电机最高转速。
⚫ 2.2kw 以下功率段 3743 版本及以下不支持，3745 版本及以上最高支持 3kHz；
⚫ 2.2kw 及以上功率段的 3743 版本及以上最高支持 3kHz。
如果需要实现动态连续更改转矩控制最大频率，可以采用控制上限频率的方式实现。
参数 PF-04 可以实时修改，实时生效。
VH1 系列通用变频器用户手册 4. 功能参数
155
参数
名称
设定范围
PF-05
转矩控制反向最大频率源
0：数字设定
1：AI1
2：AI2
4：PULSE 脉冲（最大 3kHz）
5：通讯给定
6：min(AI1、AI2)
7：max(AI1、AI2)
（0~7 选项的满量程对应 P0-13 最大输出
频率）
PF-06
转矩控制反向最大频率
0.00Hz～最大输出频率
转矩控制方式下，电机输出转矩与负载转矩的差值，决定电机及负载的速度变化率。电机转速有
可能快速变化，造成噪音或机械应力过大等问题。通过设置转矩控制加减速时间，可以使电机转
速平缓变化。
⚫ 2.2kw 以下功率段 3743 版本及以下不支持，3745 版本及以上最高支持 3kHz；
⚫ 2.2kw 及以上功率段的 3743 版本及以上最高支持 3kHz。
参数 PF-06 可以实时修改，实时生效。
参数
名称
设定范围
PF-07
转矩加速时间
0.00s～650.00s
PF-08
转矩减速时间
0.00s～650.00s
该加减速时间是从 0 转矩到最大输出转矩的加减速时间，切换运行转矩则加减速时间成比例变化。
在小转矩启动的转矩控制中，不建议设置转矩加减速时间；如果设置转矩加减速时间，建议适当
增加速度滤波系数；需要转矩快速响应的场合，设置转矩控制加减速时间为 0.00s。
例如：两个电机硬连接拖动同一负载，为确保负荷均匀分配，设置一台变频器为主机，采用速度
控制方式，另一台变频器为从机并采用转矩控制，主机的实际输出转矩作为从机的转矩指令，此
时从机的转矩需要快速跟随主机，那么从机的转矩控制加减速时间为 0.00s。
4-2-16. A0 组 定长、计数、摆频
参数
名称
设定范围
A0-00
设定长度
0m～65535m
A0-01
实际长度
0m～65535m
A0-02
每米脉冲数
0.1～6553.5
VH1 系列通用变频器用户手册 4. 功能参数
156

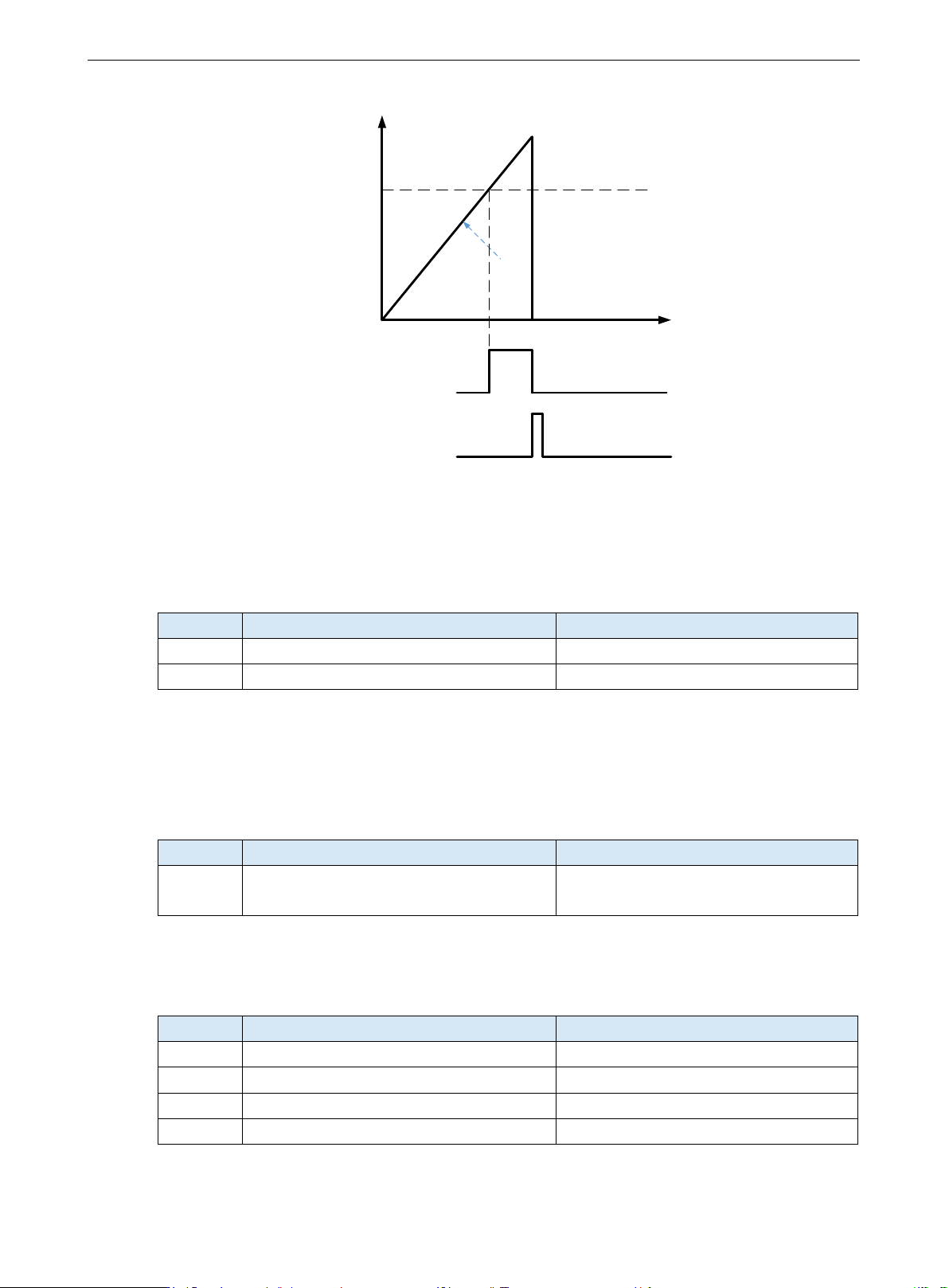

长度m
设定长度m
当前计数长度
多功能输出端Y：长
度到达输出
时间t
多功能输入端子X：
长度计数器复位
上述参数用于定长控制。
应用中需要将相应的输入端子功能设为“长度计数输入”（功能 22）。
数 A0-02 相除，可计算得到实际长度 A0-01。当实际长度大于设定长度 A0-00 时，多功能数字 Y
输出“长度到达”ON 信号。定长控制过程中，可以通过多功能 X 端子，进行长度复位操作（功
能 23）。
参数
名称
设定范围
A0-03
设定计数值
1～65535
A0-04
指定计数值
1～65535
应用中需要将相应的输入端子功能设为“计数器输入”（功能 20）。
当计数值到达设定计数值 A0-03 时，多功能输出 Y 输出“设定计数值到达”ON 信号，随后计数
器停止计数；当计数值到达指定计数值 A0-04 时，多功能数字 Y 输出“指定计数值到达”ON 信
号，此时计数器继续计数，直到“设定计数值”时计数器停止计数。可以通过多功能 X 端子，进
行计数值复位（功能 21）。
参数
名称
设定范围
A0-05
摆频设定方式
0：相对于中心频率；
1：相对于最大输出频率
通过此参数来确定摆幅的基准量。
0：相对中心频率（P0-05 频率源），为变摆幅系统。摆幅随中心频率（设定频率）的变化而变化。
1：相对最大输出频率（P0-13），为定摆幅系统，摆幅固定。
参数
名称
设定范围
A0-06
摆频幅度
0.0%～100.0%
A0-07
突跳频率幅度
0.0%～50.0%
A0-08
摆频周期
0.1s～3600.0s
A0-09
摆频的三角波上升时间
0.1%～100.0%
