VH1 系列通用变频器用户手册 5. EMC（电磁兼容）
178
噪声传播路径
减小影响对策
④⑤⑥
（1）容易受到干扰的设备和信号线，应尽量远离变频器安装。信号线应使用屏
蔽线，屏蔽层单端接地，并应尽量远离变频器和它的输入、输出线。如果信号
电线必须与强电电缆相交，二者之间应保持正交。
（2）在变频器输入、输出侧的根部分别安装高频噪声滤波器（铁氧体共模扼流
圈），可以有效抑制动力线的射频干扰。
（3）电机电缆线应放置于较大厚度的屏障中，如置于较大厚度（2mm 以上）
的管道或埋入水泥槽中。动力线套入金属管中，并用屏蔽线接地（电机电缆采
用 4 芯电缆，其中一根在变频器侧接地，另一侧接电机外壳）。
①⑦⑧
避免强弱电导线平行布线或一起捆扎；应尽量远离变频器安装设备，其布线应
远离变频器的输入、输出线。信号线和动力线使用屏蔽线。具有强电场或强磁
场的设备应注意与变频器的相对安装位置，应保持距离和正交。
5-1-2. 现场配线与接地
⚫ 变频器到电动机的线缆（U、V、W 端子引出线）应尽量避免与电源线（L1、L2、L3 或 L1、
L3 端子输入线）平行走线。应保持 30 厘米以上的距离。
⚫ 变频器输出 U、V、W 端子三根电机线尽量置于金属管或金属布线槽内。
⚫ 控制信号线应采用屏蔽电缆，屏蔽层与变频器 PE 端相连，靠近变频器侧单端接地。
⚫ 变频器 PE 端接地电缆不得借用其它设备接地线，必须直接与接地板相连。
⚫ 控制信号线不能与强电电缆（L1、L2、L3 或 L1、L3 与 U、V、W）平行近距离布线，不能
捆扎在一起，保持 20～60 厘米（与强电电流大小有关）以上的距离。如果要相交，则应相
互垂直穿越，如下图所示。
⚫ 控制信号和传感器等弱电接地线必须与强电接地线分别独立接地。
⚫ 禁止在变频器电源输入端（L1、L2、L3 或 L1、L3）上连接其它设备。
控制信号线
电源线或电动机线
VH1 系列通用变频器用户手册 6. 选型与尺寸
179
6. 选型与尺寸
6-1. VH1 系列变频器电气规格
电压等级
变频器型号
输入电源容量
（kVA）
输入电流（A）
输出电流（A）
适配电机（kW）
380V
50Hz/60Hz
VH1-40P4-B
1.0
1.8
1.5
0.4
VH1-40P7-B
1.5
2.3
2.1
0.75
VH1-41P5-B
3.0
4.4
3.8
1.5
VH1-42P2-B(S)
4.0
5.8
5.1
2.2
VH1-42P2-B
4.0
5.8
5.1
2.2
VH1-43P7-B
5.9
10.5
9.0
3.7
VH1-45P5-B
8.9
14.6
13.0
5.5
VH1-47P5-B
11.0
20.5
17.0
7.5
VH1-4011-B
17.0
26.0
25.0
11.0
VH1-4015-B
21.0
35.0
32.0
15.0
VH1-4018-B
24.0
38.5
37.0
18.5
VH1-4022-B
30.0
46.5
45.0
22.0
VH1-4030-B
40.0
62.0
60.0
30.0
VH1-4037-B
63.0
69.0
75.0
37.0
VH1-4045
81.0
89.0
90.0
45.0
VH1-4055
97.0
106.0
110.0
55.0
VH1-4075
116.0
160.0
152.0
75.0
VH1-4090
150.0
164.0
176.0
90.0
VH1-4110
179.0
196.0
210.0
110.0
220V
50Hz/60Hz
VH1-20P4-B
1.0
5.4
2.3
0.4
VH1-20P7-B
1.5
5.6
4.0
0.75
VH1-21P5-B
3.0
9.3
7.0
1.5
VH1-22P2-B
4.5
12.7
9.6
2.2
VH1 系列通用变频器用户手册 6. 选型与尺寸
180

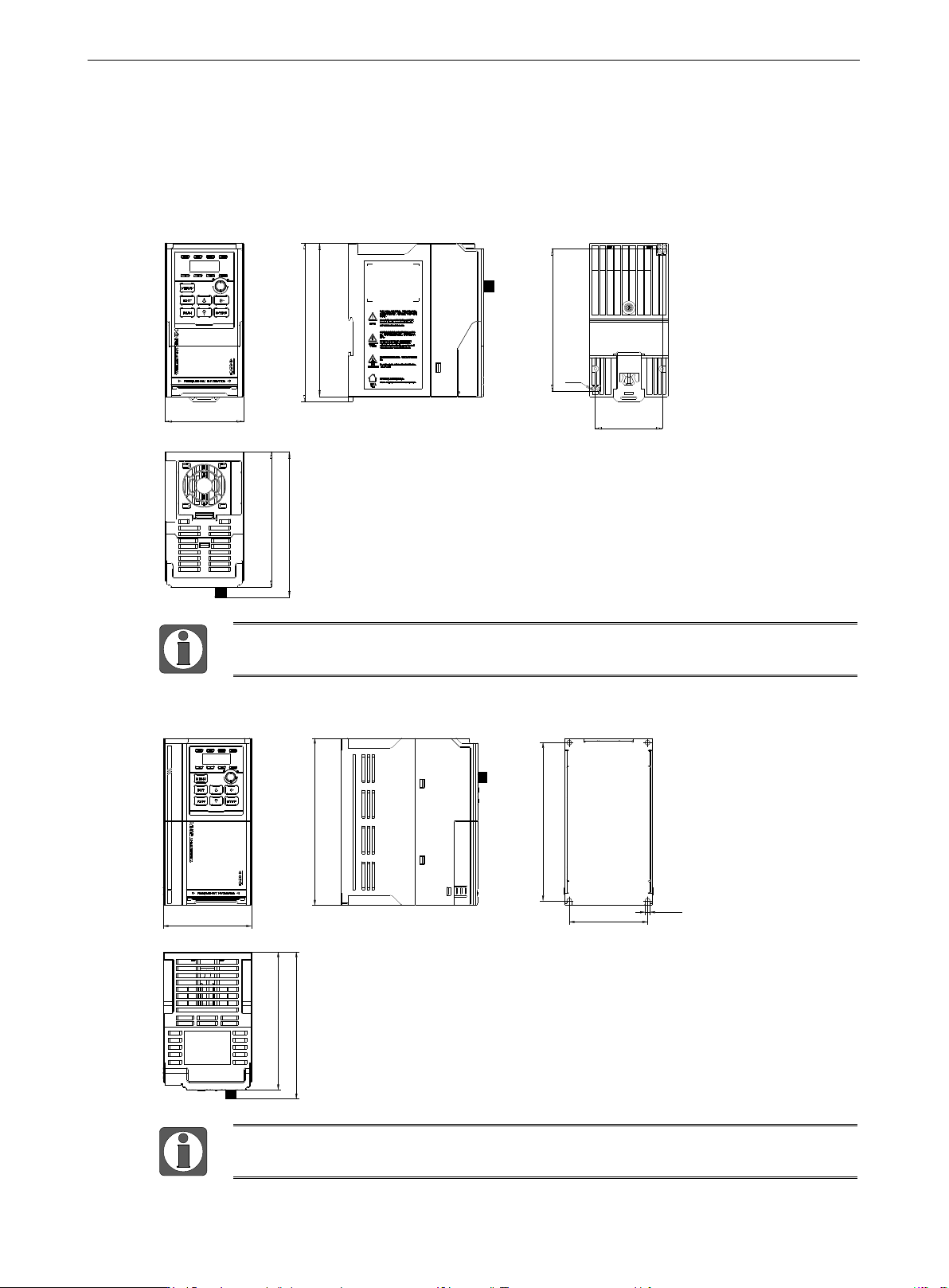

6-2. VH1 系列变频器外形与尺寸
◼ VH1-20P4/20P7/21P5/40P4/40P7/41P5-B、VH1-42P2-B(S) 单位：mm
72
62
R2.6
145
141
131
124.4
133.8
安装螺钉均为 M4。
◼ VH1-22P2/42P2/43P7-B 单位：mm
90
170
140.2
149.6
161
80
4.5
安装螺钉均为 M4。
