VH1 系列通用变频器用户手 册 4. 功能参数 108 设 定 值 功能 说明 34 模块温度到达 逆变器模块散热 器温度 （ P8 -19 ） 达到所设 置的模 块温度到达值（ PC -47 ） 时，输出 ON 信号 35 故障输出（故障 停机才输出） 当变频器发生故 障，变频器告警输出 36 电机过温预报警 电机温度采集值 大于 P7 - 37 的值，报警输 出 37 转速方向 变频器处于反向 运行时，输出 ON 信号 38 掉载…
VH1 系列通用变频器用户手册 4. 功能参数
107
设定值
功能
说明
7
零速运行中 2（停机时也输出）
变频器输出频率为 0 时，输出 ON 信号。停机状
态下该信号也为 ON
8
上限频率到达
当运行频率到达上限频率时，输出 ON 信号
9
下频率到达（停机时不输出）
当运行频率小于等于下限频率时，输出 ON 信号。
停机状态下该信号为 OFF
10
电机过载预报警
电动机过载保护动作之前，根据过载预报警的阈
值进行判断，在超过预报警阈值后输出 ON 信号。
电机过载参数设定参见功能码 P7-33～P7-35
11
变频器过载预报警
在变频器过载保护发生前 10s，输出 ON 信号
12
通讯设定
请参考通讯协议
13
转矩限定中
当设定频率超出上限频率或者下限频率，且变频
器输出频率亦达到上限频率或者下限频率时，输
出 ON 信号
15
频率 1 到达输出
请参考功能码 PC-22、PC-23 的说明
16
频率 2 到达输出
请参考功能码 PC-24、PC-25 的说明
17
电流 1 到达输出
请参考功能码 PC-34、PC-35 的说明
18
电流 2 到达输出
请参考功能码 PC-36、PC-37 的说明
19
设定记数值到达
当计数值达到 A0-03 所设定的值时，输出 ON 信
号。
20
指定记数值到达
当计数值达到 A0-04 所设定的值时，输出 ON 信
号。计数功能参考 A0 组功能说明
21
运行准备就绪
当变频器主回路和控制回路电源已经稳定，且变
频器未检测到任何故障信息，变频器处于可运行
状态时，输出 ON 信号
23
AI 输入超限
当模拟量输入 AI 的值大于 PC-43（AI 输入保护
上限）或小于 PC-42（AI 输入保护下限）时，输
出 ON 信号
24
欠压状态输出
变频器处于欠压状态时，输出 ON 信号
25
上电时间到达
变频器累计上电时间（U0-30）超过 PC-30 所设
定时间时，输出 ON 信号
26
定时到达
当定时功能选择（PC-26）有效时，变频器本次
运行时间达到所设置定时时间（PC-28）后，输
出 ON 信号
27
长度到达
当检测的实际长度超过 A0-00 所设定的长度时，
输出 ON 信号
28
简易 PLC 循环完成
当简易 PLC 运行完成一个循环后，输出一个宽度
为 250ms 的脉冲信号
29
运行时间到达
变频器累计运行时间 P8-10 超过 PC-32 所设定时
间时，输出 ON 信号
32
下限频率到达（与运行有关）
当运行频率小于等于下限频率时，输出 ON 信号
33
故障输出（为停机的故障且欠压不输
出）
停机的故障且欠压不输出
VH1 系列通用变频器用户手册 4. 功能参数
108
设定值
功能
说明
34
模块温度到达
逆变器模块散热器温度（P8-19）达到所设置的模
块温度到达值（PC-47）时，输出 ON 信号
35
故障输出（故障停机才输出）
当变频器发生故障，变频器告警输出
36
电机过温预报警
电机温度采集值大于 P7-37 的值，报警输出
37
转速方向
变频器处于反向运行时，输出 ON 信号
38
掉载中
负载突然卸掉
39
软件过流输出
请参考功能码 PC-40、PC-41 的说明
40
电流检测到达输出
请参考功能码 PC-38、PC-39 的说明
41
当前运行时间到达
变频器本次开始运行时间超过 PC-29 所设定的时
间时，输出 ON 信号
42
母线电压到达
请参考功能码 PC-65、PC-66 的说明
45
STO EDM 输出（3750 及以上版本支
持）
当变频器不处于 STO 状态时，则输出 ON 信号
参数
名称
设定范围
P3-06
Y1（普通端子）输出延时时间
0.0～3600.0s
P3-09
继电器 1 输出延时时间
0.0～3600.0s
用于设置 Y 端子状态发生变化时，变频器对该变化进行的延时时间。
参数
名称
设定范围
P3-11
Y 端子有效状态选择
个位：Y1
百位：（保留）
千位：继电器 1
0：常开信号
1：常闭信号
P3-13
AO 输出功能选择
0～13 具体参数功能说明见下表
设定值
功能
说明
0
运行频率
0～最大输出频率
1
设定频率
0～最大输出频率
2
输出电流
0～2 倍电机额定电流
3
电机输出转矩（绝对值，相对电机的百分比）
0～2 倍电机额定转矩
4
输出功率
0～2 倍电机额定功率
5
输出电压
0～1.2 倍变频器额定电压
6
AI1
0V～10V（或者 0～20mA）
7
AI2
0V～10V
10
输出转速
0～最大输出频率对应的输出转速
11
通讯控制输出
0.0%～100.0%
12
计数值
0～最大计数值
13
长度
0～最大设定长度
VH1 系列通用变频器用户手册 4. 功能参数
109
参数
名称
设定范围
P3-15
AO 零偏系数
-100.0%～+100.0%
P3-16
AO 增益
-10.00～+10.00
上述功能码一般用于修正模拟输出的零漂及输出幅值的偏差。也可以用于自定义所需要的 AO 输
出曲线。
若零偏用“b”表示，增益用 k 表示，实际输出用 Y 表示，标准输出用 X 表示，则实际输出为：
Y = kX + b
其中，AO 的零偏系数 100%对应 10V（或者 20mA），标准输出是指在无零偏及增益修正下，输
出 0V～10V（或者 0mA～20mA）对应模拟输出表示的量。

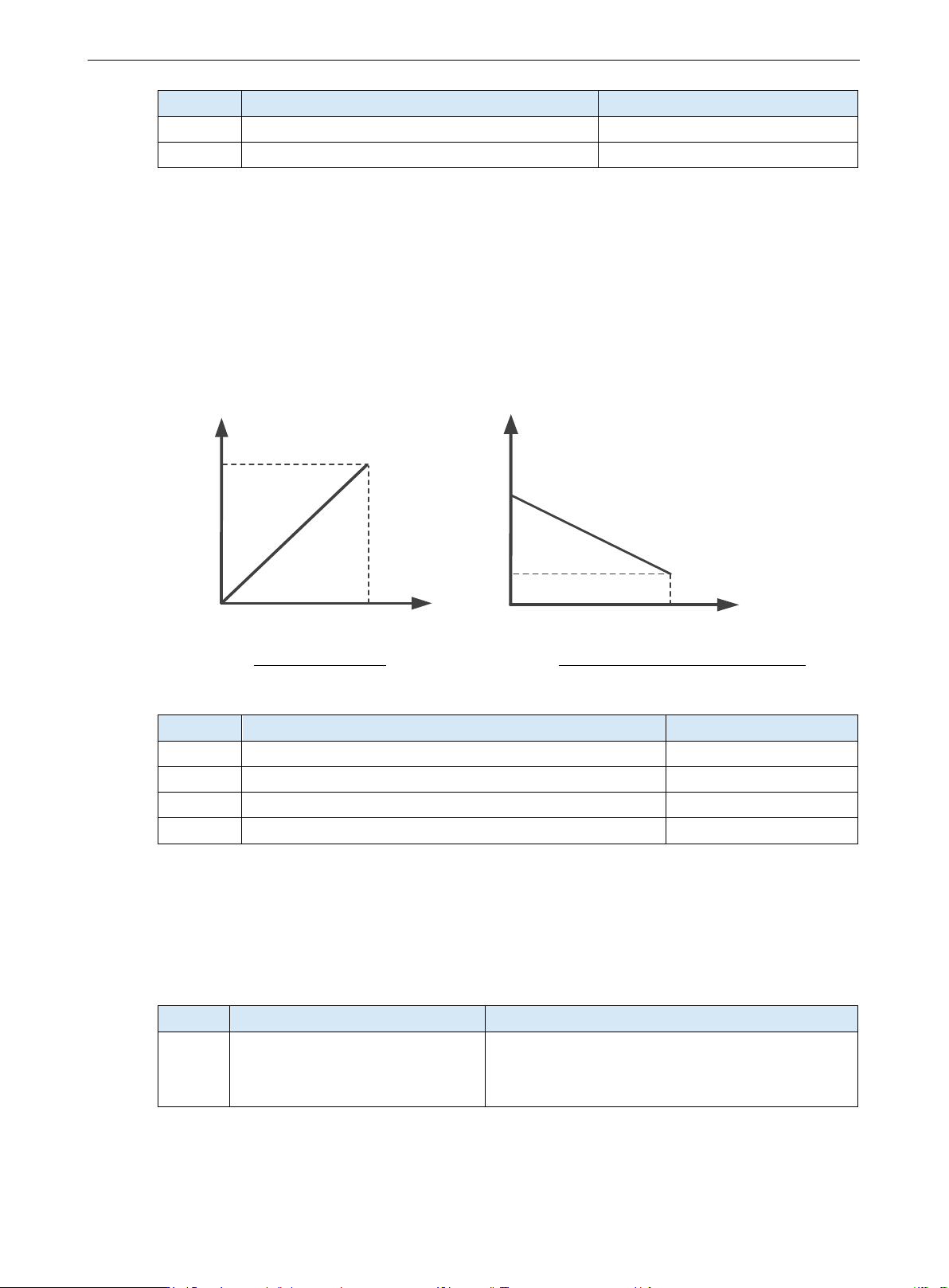

例如：若模拟输出内容为运行频率，希望在频率为 0 时实际输出为 8V（或 16mA），如下图所示，
则需将零偏设为“80%”；希望在频率为最大时实际输出 3V（或 6mA），如下图所示，则需将
增益设为“-0.50”。
Xmax
X
10V
（20mA）
10V
0V
（0mA）
y
Xmax
X
(3V，Xmax)
10V
（100%）
0V
（0mA）
y
b
(8V, 0Hz)
零偏系数 =
%100
0
最大输出
时的输出频率为
增益 =
最大输出
的输出频率为最大频率时输出 0-
参数
名称
设定范围
P3-24
Y1 输出有效延时时间（3749 及以上版本支持）
0.0s～3600.0s
P3-25
Y1 输出无效延时时间（3749 及以上版本支持）
0.0s～3600.0s
P3-30
继电器 1 输出有效延时时间（3749 及以上版本支持）
0.0s～3600.0s
P3-31
继电器 1 输出无效延时时间（3749 及以上版本支持）
0.0s～3600.0s
使用 P3-24～P3-31 分开控制端子输出延时有效/延时无效的功能，但要在 P3-06～P3-19 对应端子
的参数数值为 0.0s 时生效。
4-2-5. P4 组 启动制动参数
参数
名称
设定范围
P4-00
启动方式
0：直接启动
1：速度跟踪再启动（交流异步机）
2：预励磁启动（交流异步机）
此参数需要在矢量控制模式下（P0-01=1）修改。
0：直接启动
适用于小惯量负载
