VH1 系列通用变频器用户手册 4. 功能参数
115
递减到 0Hz。
输出
电压
输出
频率
t1
P5-12
t2
P0-19
1：电压减为 0 后频率再减
VF 分离输出电压先按电压下降时间（P5-12）递减到 0V 后，频率再按减速时间（P0-19）递减到
0Hz。
输出
电压
输出
频率
t1
P5-12
t2
P0-19
参数
名称
设定范围
P5-14
VF 控制转差补偿增益
0%～200%
当 P5-14 设为 100%时，表示电机带额定负载时，补偿的转差为电机的额定转差。
当 P5-14 设为 0 时，转差补偿功能无效。
此参数只对异步电机有效，补偿异步电机在负载增加时产生的电机转速偏差，使负载变化时电机
的转速能够基本保持稳定。
当电机实际转速与目标值有偏差时，可以调整该参数。根据电机负载情况调整该参数，100%对应
额定负载，负载越重，该参数越大。每次调整 5%，直到电机实际转速与目标值相符。
VH1 系列通用变频器用户手册 4. 功能参数
116
高动态响应工况建议使用矢量控制模式。
参数
名称
设定范围
P5-15
转差补偿时间常数
0.1～10.0s
转差补偿的响应时间值设定得越小，响应速度越快，但在电机动态的过程中易引发振荡或者不稳
定，此时可以适当增大该参数。
参数
名称
设定范围
P5-16
VF 过励磁增益
0～200
在变频器减速过程中，过励磁增益可以抑制母线电压的上升，但过励磁增益越大会导致输出电流
增大，在有制动电阻或者小惯量不容易产生过压的场合，可以将其设为 0。
参数
名称
设定范围
P5-17
VF 振荡抑制增益
0～100
该增益的选择方法是在有效抑制振荡的前提下尽量取小，以免对 VF 运行产生不利的影响。在电
无振荡现象时请选择该增益为 0。只有在电机明显振荡时，才需适当增加该增益，增益越大，则
对振荡的抑制越明显。
调相振荡抑制模式下（P5-18=1/2），调大 P5-17 会使电机进入过励磁状态，可能会出现发热、噪
声等问题，建议该参数每次调整±5。
调频振荡抑制模式下（P5-18=3/4），P5-17 过大可能会使电机的振荡更加明显，建议该参数每次
调整±2。
使用抑制振荡功能时，要求电机额定电流及空载电流参数要准确，否则 VF 振荡抑制效果不好。
参数
名称
设定范围
P5-18
VF 振荡抑制模式选择
0：振荡抑制关闭
1：调相振荡抑制 1
2：调相振荡抑制 2
3：调频振荡抑制 1
4：调频振荡抑制 2
调相振荡抑制原理为通过调整电机励磁分量，进而调整输出相位，使电机运行状态稳定。调相振
荡抑制 1 启用后一直生效。调相振荡抑制 2 启用后仅在自动转矩提升模式下（P5-07=0）或母线
电压偏高时生效。
调频振荡抑制原理为根据分解的励磁、转矩电流，进而调整输出频率，使电机运行状态稳定。调
频振荡抑制 1 适合一般性的工况，调频振荡抑制 2 更适合抑制更剧烈的振荡。当调频振荡抑制效
果不佳时，可选择调相振荡抑制。
优先选择调频振荡抑制，高频运行开启振荡抑制反而可能会造成振荡。在异步高速主轴电机，可
以选择振荡抑制关闭或者调相振荡抑制 1。
VH1 系列通用变频器用户手册 4. 功能参数
117
参数
名称
设定范围
P5-19
VF 过流失速动作电流
50%～200%
P5-20
VF 过流失速抑制使能
0：无效
1：有效
P5-21
VF 过流失速抑制增益
0～100
P5-22
VF 过流失速动作电流补偿系数
50%～200%
VF 过流失速抑制功能仅在异步机 V/F 模式下生效，只在加减速过程中起作用。同时，过流失速
抑制会导致实际加减速时间与设定不符。
当电机加减速过程中电流超过过流失速动作电流(P5-19)时，变频器将进入过流失速抑制状态，主
动抑制电机的加减速过程，即短暂延长加减速时间，以抑制电流上升。
根据实际负载选取适当的过流失速动作电流，抑制增益越大，电流抑制效果越好，建议单次调整
±5。
在高频区域，电机驱动电流较小，相对于额定频率以下，同样的失速电流，电机的速度跌落很大，
为了改善电机的运行特性，可以降低额定频率以上的失速动作电流，在一些离心机等运行频率较
高，要求几倍弱磁且负载惯量较大的场合，这种方法对加速性能有很好的效果。

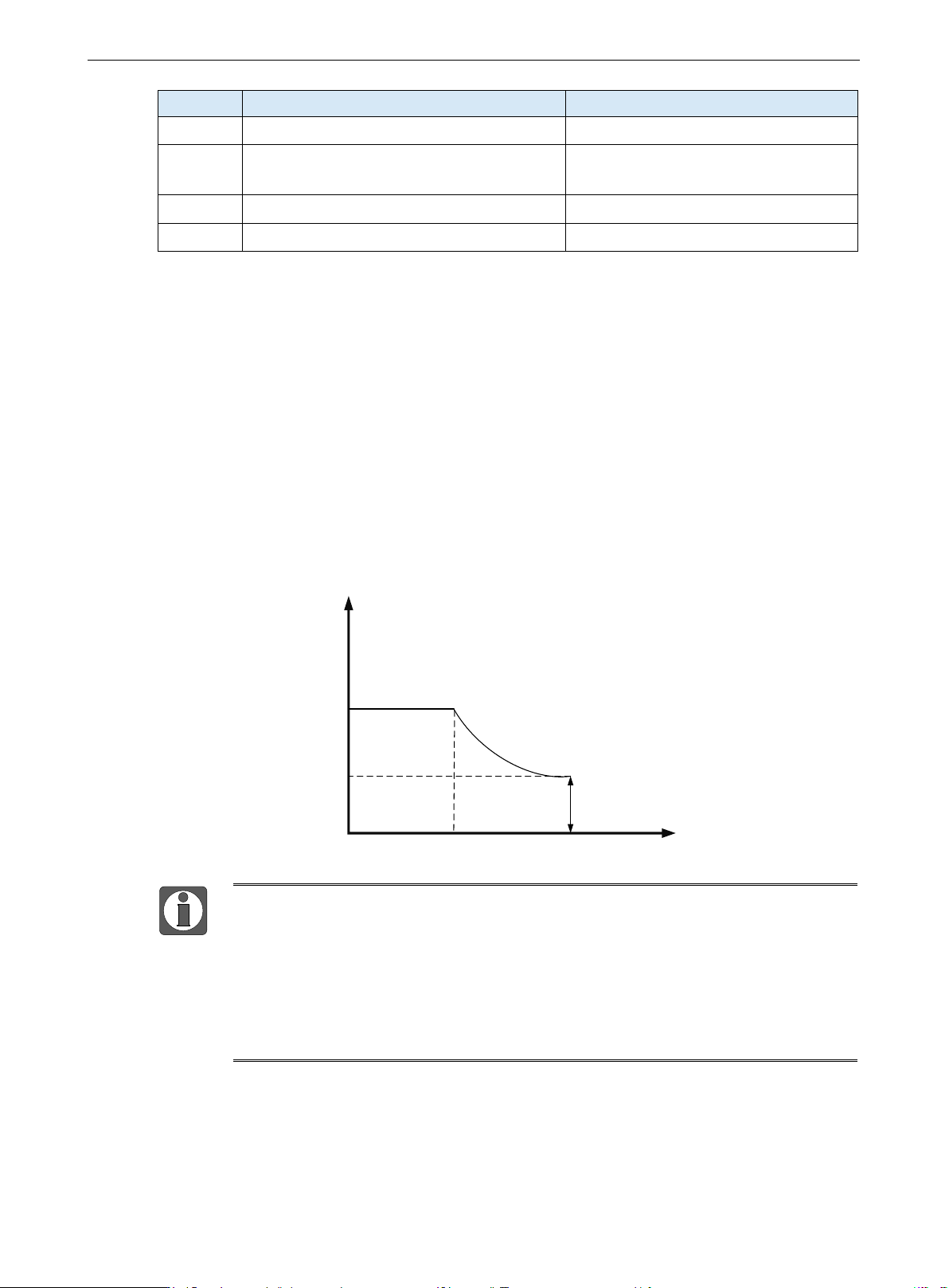

超过额定频率的过渡失速动作电流= (fs/fn) * k * LimitCur；
fs 为运行频率，fn 为电机额定频率，k 为 P5-22“倍速过流失速动作电流补偿系数”，LimitCur
为 P5-19“过流失速动作电流”。
过流失速
动作电流
额定频率
2倍额定频率
⚫ 过流失速动作电流 150%表示变频器额定电流的 1.5 倍；
⚫ 大功率电机，载波频率在 2kHz 以下，由于脉动电流的增加导致逐波限流响应
先于过流失速防止动作启动，而产生转矩不足，这种情况下，请降低过流失速
防止动作电流；
⚫ 请根据负载的情况，合理选取电机的加减速时间，加减速减速过短，可能引起
过压、过流等问题，导致变频器、电机寿命折损。重载下的快速起停工况，请
合理选取更大功率段的变频器。
